PB滚花式卡槽式万向节
PDF下载
产品描述

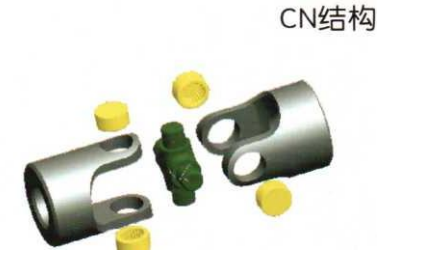

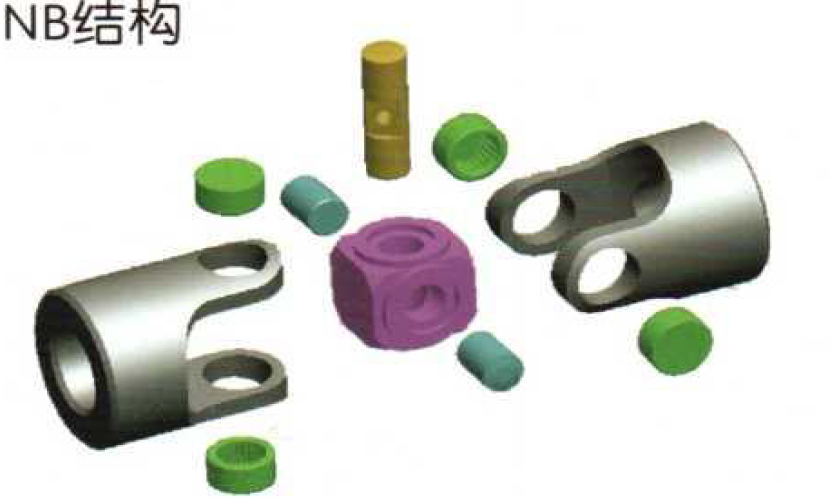

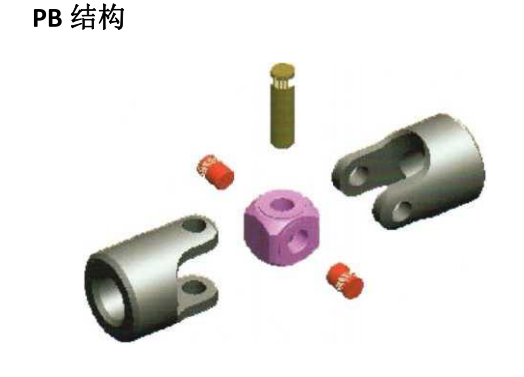

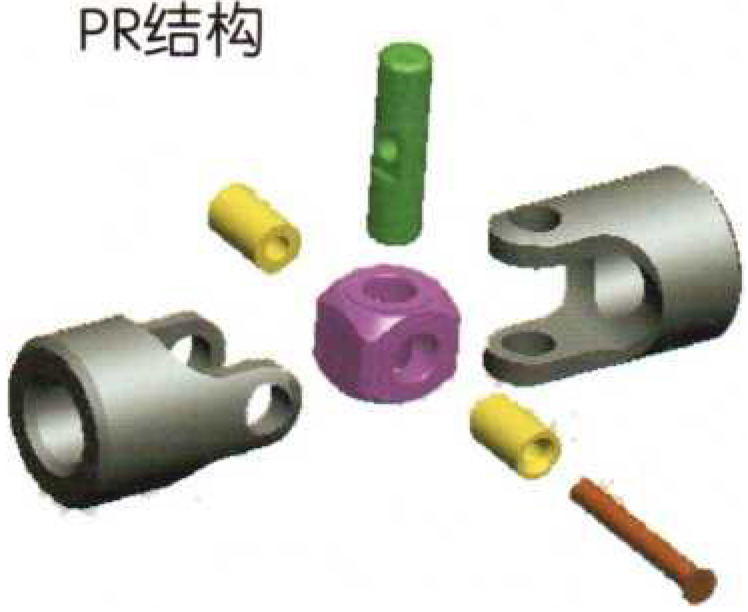

产品结构特性与性能
 |
1.最大转速:≤1000RPM
Max.speed:≤1000RPM
2.最大静扭矩:≤5000N.m
Static breaking torque:≤5000N.m
3.最大工作角45°
Max.working angle 45°
|
|
1.最大转速:≤1300RPM
Max.speed:≤1300RPM
2.最大静扭矩:≤2000N.m
Static breaking torque:≤2000N.m
3.最大工作角45°
Max.working angle 45°
|
 |
 |
1.最大转速:≤2500RPM
Max.speed:≤2500RPM
2.最大静扭矩:≤2000N.m
Static breaking torque:≤2000N.m
3.最大工作角45°
Max.working angle 45°
|
|
1最大转速:≤4000RPM
Max.speed:三4000PM
2.最大静扭矩:≤3000N.m
Static breaking torque:≤3000N.m
3.最大工作角45。
Max.working angle 45°
|
 |
 |
|

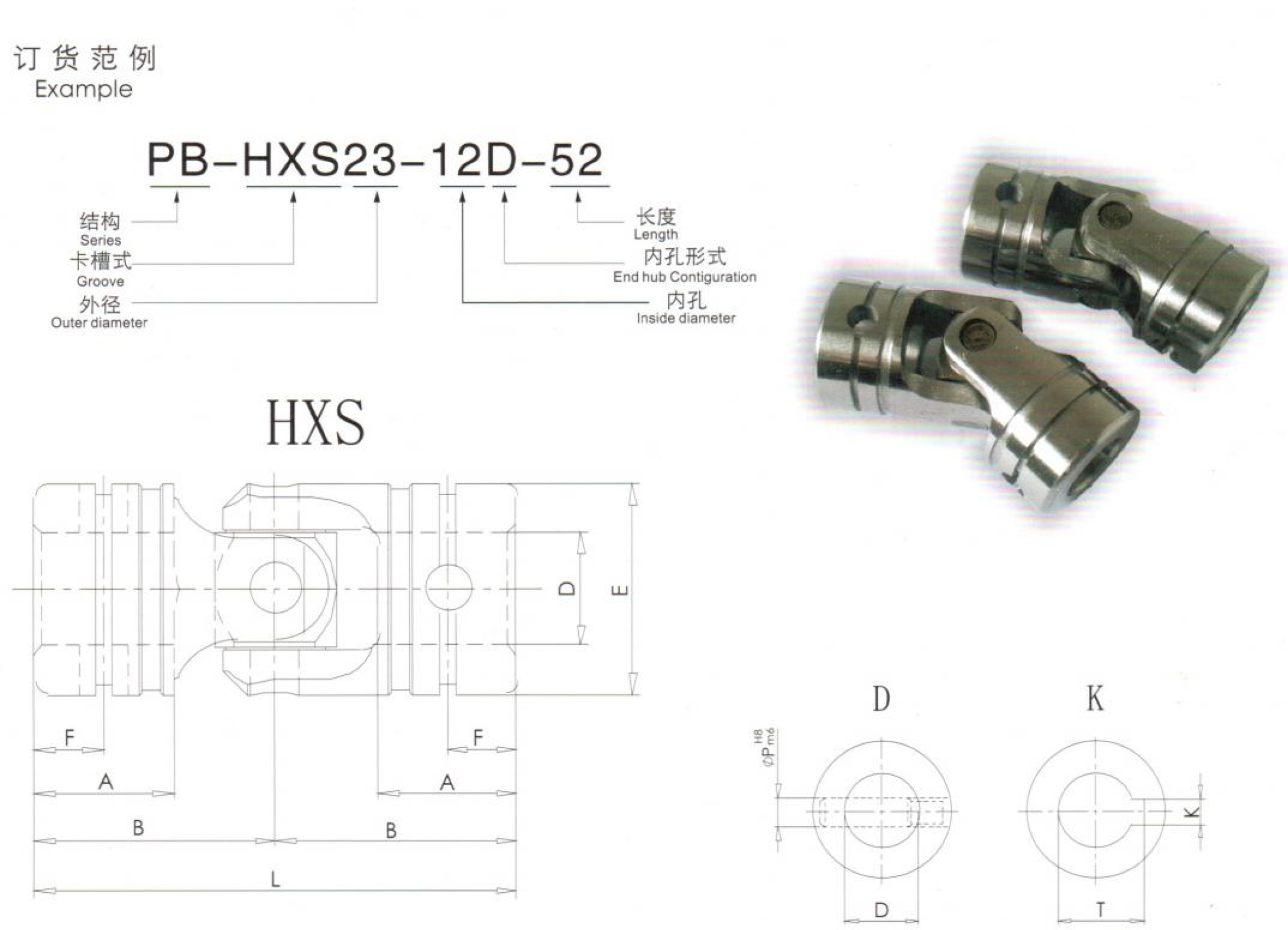

| 尺寸型号规格 | D(H8) | E | L | B | A | F | P (H8) |
K(JS9) | T |
| HXS16 | 8 | 16 | 36 | 18 | 10 | 4.5 | 4 | 2 | 9 |
| HXS20 | 10 | 20 | 42 | 21 | 12 | 5 | 4 | 3 | 11.4 |
| HXS23 | 12 | 23 | 52 | 26 | 15 | 7 | 5 | 4 | 13.8 |
| HXS26 | 14 | 26 | 62 | 31 | 18 | 8.5 | 6 | 5 | 16.3 |
| HXS30 | 16 | 30 | 74 | 37 | 22 | 11 | 6 | 5 | 18.3 |
| HXS36 | 18 | 35 | 87 | 43.5 | 26 | 13 | 8 | 6 | 20.8 |
| HXS40 | 20 | 40 | 94 | 47 | 27 | 13.5 | 8 | 6 | 22.8 |
| HXS45 | 22 | 45 | 104 | 52 | 29 | 14.5 | 10 | 8 | 25.3 |
| HXS50 | 25 | 50 | 122 | 61 | 35 | 17.5 | 10 | 8 | 283 |
