WSP型可伸缩小型十字轴万向联轴器
PDF下载
产品描述
WSP型可伸缩小型十字轴
万向联轴器
万向联轴器
♦结构特点：
■每节最大转动角度为450
■连接更大的轴间距
■成品孔公差为H7,另可根据要求开键槽，六角孔和四方孔
♦安装长度L和X (行程)的计算：行程XW (Lmax・2・L2—B) /2 LminN (Lmax+2• L2+B) /2最小尺寸
Lmin=L2+B+X+L2

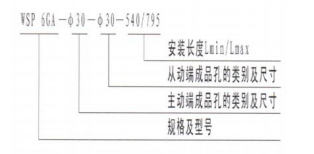

.标记示例
■连接更大的轴间距
■成品孔公差为H7,另可根据要求开键槽，六角孔和四方孔
♦安装长度L和X (行程)的计算：行程XW (Lmax・2・L2—B) /2 LminN (Lmax+2• L2+B) /2最小尺寸
Lmin=L2+B+X+L2
.标记示例
 |
 |
| 规格 | 尺寸Unin/Lmax =标准长度 | ||||||||
| 03 | 140 170 |
160 200 |
180 240 |
230 330 |
|||||
| 04 | 160 190 |
180 225 |
200 270 |
220 300 |
250 355 |
280 420 |
300 450 |
||
| 05 | 170 200 |
180 220 |
200 260 |
220 300 |
250 350 |
280 420 |
300 450 |
350 550 |
400 650 |
| 1 | 190 220 |
210 250 |
240 320 |
250 350 |
275 390 |
300 430 |
380 490 |
400 630 |
|
| 2 | 230 280 |
250 320 |
270 370 |
290 400 |
300 415 |
400 620 |
500 820 |
||
| 3 | 250 300 |
270 340 |
290 380 |
320 440 |
380 560 |
420 640 |
500 800 |
||
| 4 | 250 280 |
270 320 |
290 350 |
330 430 |
350 470 |
470 710 |
|||
| 5 | 295 345 |
310 375 |
350 450 |
380 500 |
420 590 |
460 660 |
500 745 |
||
| 6 | 330 380 |
350 420 |
370 455 |
400 510 |
450 620 |
500 720 |
540 795 |
||
| 型号及规格 | dl, d2 (H7) |
D | L2 | C | Lmin/max | B | b (js9) |
t | W (H8) |
f (H8) |
花键槽 |
| WSP-03GA | 10 | 22 | 48 | 12 | 根据用户要求 定 T |
30 | 3 | 11.4 | 10 | 10 | 11X14-Z6 |
| WSP-04GA | 12 | 25 | 56 | 13 | 40 | 4 | 13.8 | 12 | 12 | 13X16-Z6 | |
| WSP-05GA | 14 | 28 | 60 | 13 | 40 | 5 | 16,3 | 14 | 14 | 13X16-Z6 | |
| WSP-1GA | 16 | 32 | 68 | 16 | 40 | 5 | 18.3 | 16 | 16 | 16X20-Z6 | |
| WSP-2GA | 18 | 36 | 74 | 17 | 40 | 6 | 20.8 | 18 | 18 | 18X22-Z6 | |
| WSP-3GA | 20 | 42 | 82 | 18 | 根据用户要求 定 T |
45 | 6 | 22.8 | 20 | 20 | 21X25-Z6 |
| WSP-4GA | 22 | 45 | 95 | 22 | 50 | 6 | 24,8 | 22 | 22 | 23X28-Z6 | |
| WSP-5GA | 25 | 50 | 108 | 26 | 50 | 8 | 28.3 | 25 | 25 | 26X32-Z6 | |
| WSP-6GA | 30 | 58 | 122 | 29 | 60 | 8 | 33.3 | 30 | 30 | 32X38-Z8 | |
| WSP-7GA | 35 | 70 | 140 | 35 | 70 | 10 | 38.3 | 35 | - | 36X42-Z8 | |
| WSP-8GA | 40 | 80 | 160 | 40 | 80 | 12 | 43.3 | 40 | - | 42X48-Z8 | |
| WSP-9GA | 50 | 95 | 190 | 50 | 90 | 14 | 53.8 | 50 | - | 46X54-Z8 |
