产品描述

WSS型可伸缩小型十字轴
万向联轴器

♦结构特点：
■每节最大转动角度为450
■连接更大的轴间距
■成品孔公差为H7,另可根据要求开键槽，六角孔和四方孔

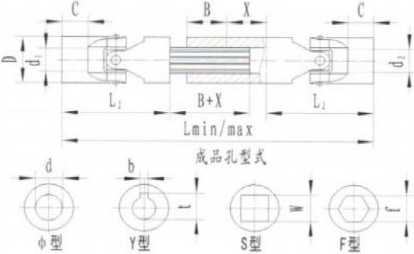

♦安装长度L和X (行程)的计算：行程XW (Lmax・2・L2—B) /2LminN (Lmax+2・L2+B)/2最小尺寸
Lmin=L2+B+X+L2

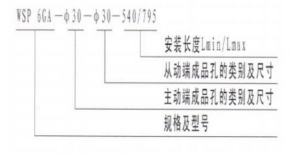

♦标记示例

规格			尺寸 Lmin/Lmax			=标准长度
03	140 170	160 200	180 240	230 330
04	160	180	200	220	250	280	300
04	190	225	270	300	355	420	450
05	170 200	180 220	200 260	220 300	250 350	280 420	300 450	350 550	400 650
	190	210	240	250	275	300	380	400
	220	250	320	350	390	430	490	630
2	230	250	270	290	300	400	500
2	280	320	370	400	415	620	820
3	250	270	290	320	380	420	500
3	300	340	380	440	560	640	800
	250	270	290	330	350	470
	280	320	350	430	470	710
5	295	310	350	380	420	460	500
5	345	375	450	500	590	660	745
6	330	350	370	400	450	500	540
6	380	420	455	510	620	720	795

型号及规格	dl, d2 (H7)	D	L2	C	Lmin/max	B	b (js9)	t	W (H8)	f (H8)	花键槽
WSS-03GA	10	22	48	12	根据用户要求	30	3	11.4	10	10	11X14-Z6
WSS-04GA	12	25	56	13		40	4	13.8	12	12	13X16-Z6
WSS-05GA	14	28	60	13		40	5	16.3	14	14	13X16-Z6
WSS-1GA	16	32	68	16		40	5	18.3	16	16	16X20-Z6
WSS-2GA	18	36	74	17		40	6	20.8	18	18	18X22-Z6
WSS-3GA	20	42	82	18	根据用户要求 T^min/niax	45	6	22.8	20	20	21X25-Z6
WSS-4GA	22	45	95	22		50	6	24.8	22	22	23X28-Z6
WSS-5GA	25	50	108	26		50	8	28.3	25	25	26X32-Z6
WSS-6GA	30	58	122	29		60	8	33.3	30	30	32X38-Z8
WSS-7GA	35	70	140	35		70	10	38.3	35	-	36X42-Z8
WSS-8GA	40	80	160	40		80	12	43.3	40	-	42X48-Z8
WSS-9GA	50	95	190	50		90	14	53.8	50	-	46X54-Z8
