SWC BH型标准伸缩法兰型整体叉头十字轴式
PDF下载
产品描述
万向联轴器
SWCBH型(标准伸缩焊接型)整体叉头十字轴式
万向联轴器(JB/T 5513-1991)
SWC BH型(标准伸缩焊接型)SWCBH型(标准伸缩焊接型)整体叉头十字轴式
万向联轴器(JB/T 5513-1991)
|
♦标记示例：
SWC 350BH型标准伸缩焊接式万向联轴器, L=1410mm SWC 350 BH X1410 联轴器 JB/T 5513-1991 ♦注： 1. Tf-在变负荷下按疲劳强度所允许的转矩。 2. Lmin-缩短后的最小长度。 3. L-安装长度，按需要确定。 |
 |

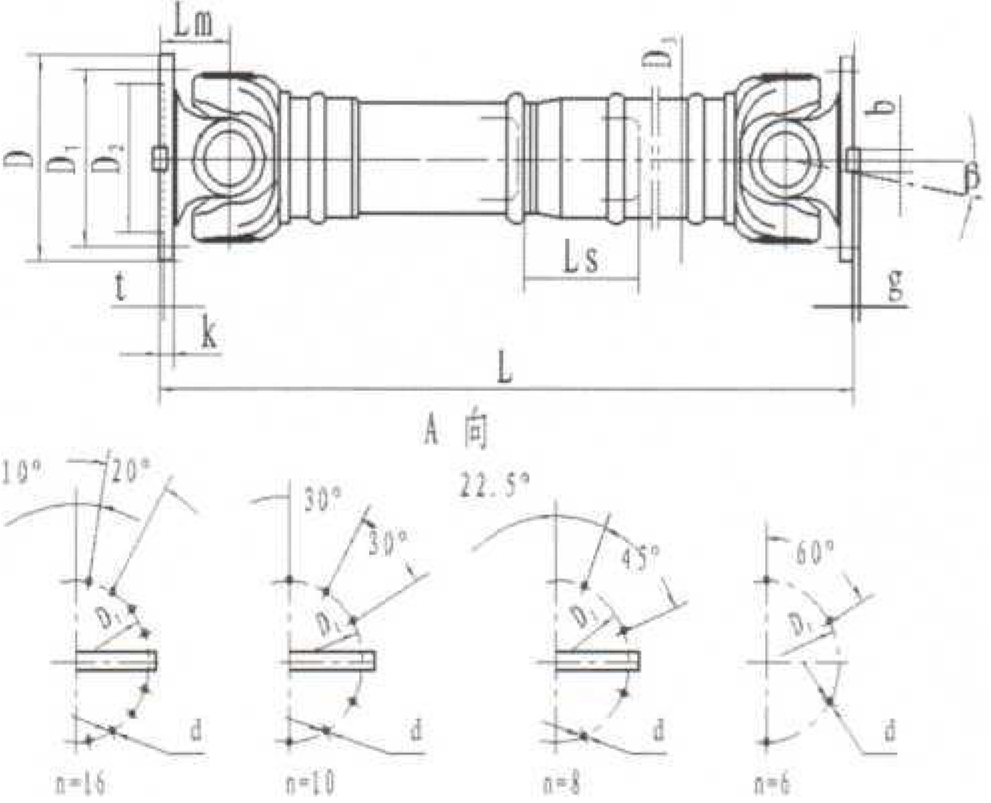

整体叉头十字轴式万向联轴器基本参数和主要尺寸(JB/T 5513-1991)
| 型号 | 回 转 直径 D mm |
额定 转矩 Tn KN・m |
疲劳转 矩 TfKN»m |
轴线 转角 (° ) | 伸 缩 量 LS mm |
Lmin | 尺寸(mm) | 转动惯量 kg*m2 | 质量 kg | ||||||||||
| D1 jsll | D2 H7 |
D3 | Lm | n~d | k | t | b h9 | g | Lmin | 增长 100mm |
Lmin | 増 长 100 mm |
|||||||
| SWC58BH | 58 | 015 | 0.075 | W22 | 35 | 325 | 47 | 30 | 38 | 35 | 4-5 | 3.5 | 1.5 | - | - | - | - | 22 | - |
| SWC65BH | 65 | 0.25 | 0.125 | W22 | 40 | 360 | 52 | 35 | 42 | 40 | 4-6 | 4.5 | 1.7 | - | - | - | - | ao | - |
| SWC75BH | 75 | 0.40 | 0.20 | W22 | 40 | 395 | 62 | 42 | 50 | 45 | 6-6 | 5.5 | 2.0 | - | - | 5.0 | - | ||
| SWC90BH | 90 | 0.75 | 0.375 | W22 | 45 | 435 | 74.5 | 47 | 54 | 50 | 4-8 | 6.0 | 2.5 | - | - | - | - | &6 | - |
| SWC100BH | 100 | 1.25 | 0.63 | W25 | 55 | 390 | 84 | 57 | 60 | 55 | 6-9 | 7 | 2.5 | - | - | 0.0044 | 0.00019 | 6.1 | 035 |
| SWC120BH | 120 | 25 | 1.25 | W25 | 80 | 485 | 102 | 75 | 70 | 65 | 8-11 | 8 | 2.5 | - | - | 0.0109 | 000044 | 10.8 | 0.55 |
| SWC150BH | 150 | 5 | 25 | W25 | 80 | 590 | 130 | 90 | 89 | 80 | 8-13 | 10 | 3.0 | - | - | 0.0423 | 0.00157 | 24.5 | 0.85 |
| SWC180BH | 180 | 125 | 6.3 | W15 | 100 | 810 | 155 | 105 | 114\ | 110 | 8-17 | 17 | 5.0 | - | - | 0.1750 | 0.0070 | 70 | 28 |
| SWC225BH | 225 | 40 | 20 | W15 | 140 | 920 | 196 | 135 | 152 | 120 | 8-17 | 20 | 5.0 | 32 | 9.0 | 0.5380 | 0.0234 | 122 | 4.9 |
| SWC25CBH | 250 | 63 | 31.5 | W15 | 140 | 1035 | 218 | 150 | 168 | 140 | 8-19 | 25 | 6.0 | 40 | 125 | 0.9660 | 0.0277 | 172 | 5.3 |
| SWC285BH | 285 | 90 | 45 | W15 | 140 | 1190 | 245 | 170 | 194 | 160 | 8-21 | 27 | 7.0 | 40 | 15.0 | 20110 | 0.0510 | 263 | 6.3 |
| SWC315BH | 315 | 125 | 63 | W15 | 140 | 1315 | 290 | 185 | 219 | 180 | 10-23 | 32 | 8.0 | 40 | 15.0 | 3.6050 | 00795 | 382 | 8.0 |
| SWC350BH | 350 | 180 | 90 | W15 | 150 | 1410 | 310 | 210 | 267 | 194 | 10-23 | 35 | 8.0 | 50 | 16.0 | 7.0530 | 02219 | 582 | 15.0 |
| SWC390BH | 390 | 250 | 125 | W15 | 170 | 1590 | 345 | 235 | 267 | 215 | 10-25 | 40 | 8.0 | 70 | 18.0 | 12164 | 0.2219 | 738 | 15.0 |
| SWC440BH | 440 | 355 | 180 | W15 | 190 | 1875 | 390 | 255 | 325 | 260 | 16-28 | 42 | 10 | 80 | 20.0 | 21.420 | 0.4744 | 1190 | 21.7 |
| SWD490BH | 490 | 500 | 250 | W15 | 190 | 1965 | 435 | 275 | 325 | 270 | 16-31 | 47 | 12 | 90 | 22.5 | 32.860 | 0.4744 | 1452 | 21.7 |
| SWC550BH | 550 | 710 | 355 | W15 | 240 | 2300 | 492 | 320 | 426 | 305 | 16-31 | 50 | 12 | 100 | 22.5 | 68.920 | 1.3570 | 2380 | 34 |
