SWC DH型 短伸缩焊接型 整体叉头十字轴式
PDF下载
产品描述
SWC DH型(短伸缩焊接型)整体叉头十字轴式
 |
SWCDH型(短伸缩焊接型)

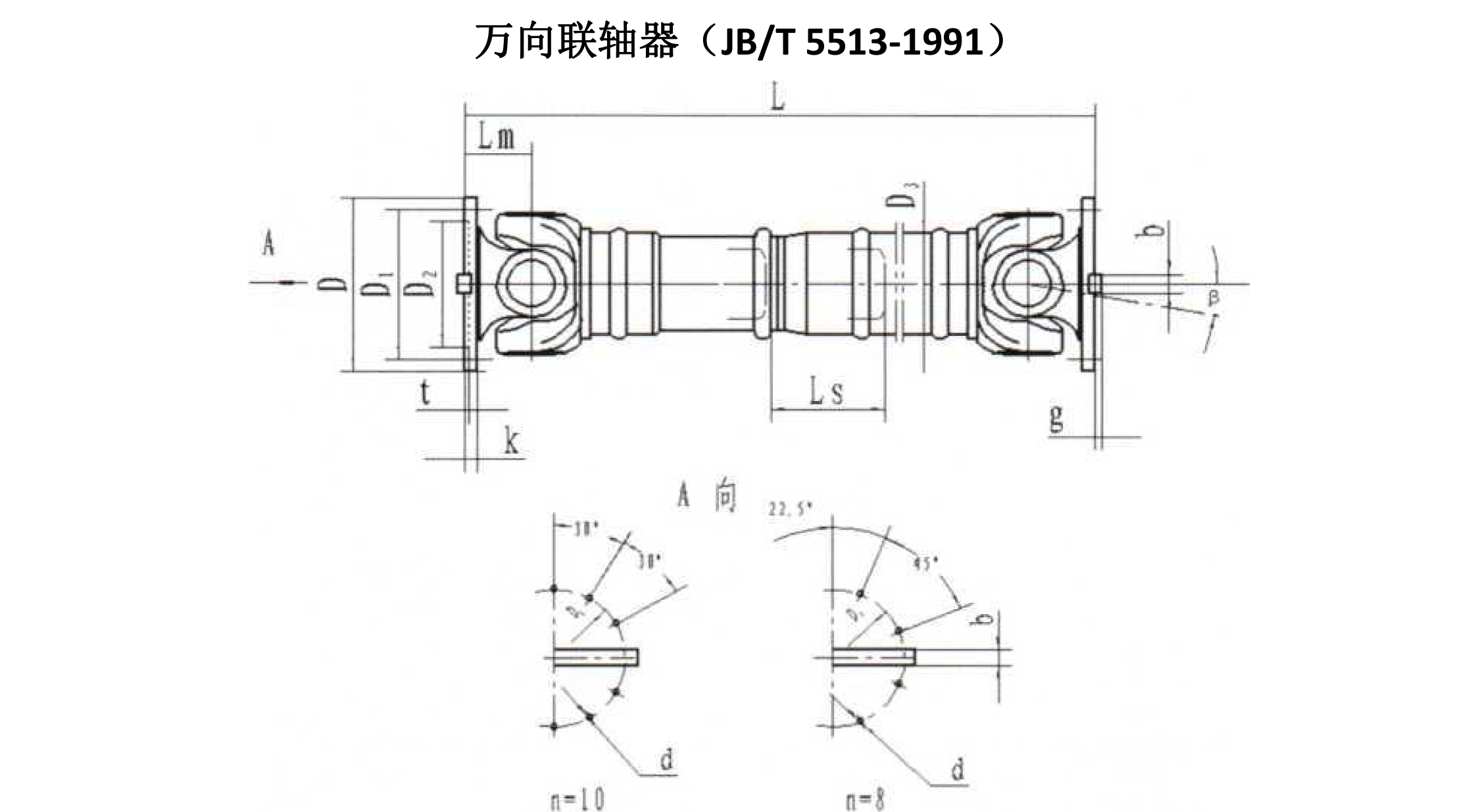

整体叉头十字轴式万向联轴器基本参数和主要尺寸(JB/T 5513-1991)
整体叉头十字轴式万向联轴器基本参数和主要尺寸(JB/T 5513-1991)
| 型号 | 回转 直径 D mm |
额定转 矩Tn kN • m | 疲劳 转矩 TfkN • m |
轴线 折角 B C |
伸缩 量 Ls mm |
尺寸(mm) | 转动惯量 Kg • m2 |
质量 kg |
|||||||||||
| Lmin | DI jsll |
D2 H7 |
)D3 | Lm | n-d | k | t | b h9 |
g | Lmin | 增长 100mm |
Lmin | 增长 100mm |
||||||
| SWC180DH1 | 180 | 12.5 | 6.3 | W15 | 75 | 650 | 155 | 105 | 114 | 110 | 8-17 | 17 | 5 | - | - | 0. 165 | 0. 0070 | 58 | 28 |
| SWC180DH2 | 55 | 600 | 0. 162 | 56 | |||||||||||||||
| SWC180DH3 | 40 | 550 | 0. 160 | 52 | |||||||||||||||
| SWC225DH1 | 225 | 40 | 20 A | W15 | 85 | 710 | 196 | 135 | 152 | 120 | 8-17 | 20 | 5 | 32 | 9.0 | 0.415 | 0. 0234 | 95 | 4.9 |
| SWC225DH2 | 70 | 640 | 0. 397 | 92 | |||||||||||||||
| SWC250DH1 | 250 | 63 | 31.5 | W15 | 100 | 795 | 218 | 150 | 168 | 140 | 8-19 | 25 | 6 | 40 | 12.5 | 0. 900 | 0. 0277 | 148 | 5.3 |
| SWC250DH2 | 70 | 735 | 0. 885 | 136 | |||||||||||||||
| SWC285DH1 | 285 | 90 | 45 | W15 | 120 | 950 | 245 | 170 | 194 | 160 | 8-21 | 27 | 7 | 40 | 15.0 | 1.826 | 0. 0510 | 229 | 6.3 |
| SWC285DH2 | 80 | 880 | 1.801 | 221 | |||||||||||||||
| SWC315DH1 | 315 | 125 | 63 | W15 | 130 | 1070 | 280 | 185 | 219 | 180 | 10-23 | 32 | 8 | 40 | 15.0 | 3. 331 | 0.0795 | 346 | 8.0 |
| SWC315DH2 | 90 | 980 | 3. 163 | 334 | |||||||||||||||
| SWC350DH1 | 350 | 180 | 90 | W15 | 140 | 1170 | 310 | 210 | 267 | 194 | 10-23 | 35 | 8 | 50 | 16.0 | 6.215 | 0. 2219 | 508 | 15.0 |
| SWC350DH2 | 90 | 1070 | 5. 824 | 485 | |||||||||||||||
| SWC390DH1 | 390 | 250 | 125 | W15 | 150 | 1300 | 345 | 235 | 267 | 215 | 10-25 | 40 | 8 | 70 | 18.0 | 11. 125 | 0. 2219 | 655 | 15.0 |
| SWC390DH2 | 90 | 1200 | 10. 763 | 600 | |||||||||||||||
♦注：I.Tf-在变负荷下按疲劳强度所允许的转矩。2.Lmin-缩短后的最小长度。3.L-安装长度，按需要确定
