SWP A型有伸缩长型部分轴承座十字轴式
PDF下载
产品描述

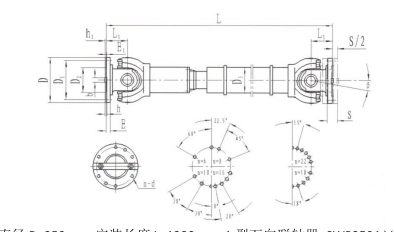

SWPA型(有伸缩长型)剖分轴承座十字轴式
万向联轴器(JB/T 3241-1991)
万向联轴器(JB/T 3241-1991)
 |
| ♦标记示例:回转直径D=350mm,安装长度L=1380mm, A型万向联轴器:SWP350AX1380联轴器JB/T 3241-1991 |
SWPA型(有伸缩长型)
剖分轴承座十字轴式向联轴器基本参数和主要尺寸(JB/T 3241-1991)
剖分轴承座十字轴式向联轴器基本参数和主要尺寸(JB/T 3241-1991)
| 型号 | 回转 直径 D mm |
额定 转矩 Tn kN*m |
疲劳 转矩 Tf kN*m |
轴线折 角 (° ) |
伸缩 量 S (mm) |
尺寸(mm) | 转动 惯量 I kg. m2 |
质量 m kg |
|||||||||||
| Lmin | DI jsll |
D2 H7 |
D3 | E | El | bXh | Hl | LI | n-d | ||||||||||
| Lmin | 増长 100 |
Lmin | 増长100 | ||||||||||||||||
| SWP160A | 160 | 16 | 8 | W10 | 50 | 660 | 140 | 95 | 114 | 15 | 4 | 20X12 | 6 | 85 | 6-13 | 0. 13 | 0. 0059 | 47 | 2.1 |
| SWP180A | 180 | 20 | 10 | W10 | 60 | 752 | 155 | 105 | 121 | 15 | 4 | 24X14 | 7 | 95 | 6-15 | 0. 22 | 0. 0072 | 60 | 2.3 |
| SWP200A | 200 | 31.5 | 16 | W10 | 70 | 823 | 175 | 125 | 127 | 17 | 5 | 28X16 | 8 | 110 | 8-15 | 0. 37 | 0.0114 | 81 | 3.4 |
| SWP225A | 225 | 40 | 20 | W10 | 76 | 933 | 196 | 135 | 152 | 20 | 5 | 32X18 | 9 | 130 | 8-17 | 0. 63 | 0. 0290 | 109 | 6.6 |
| SWP250A | 250 | 63 | 31.5 | W10 | 80 | 978 | 218 | 150 | 168 | 25 | 5 | 40X25 | 125 | 135 | 8-19 | 1.02 | 0. 0407 | 147 | 7.3 |
| SWP285A | 285 | 90 | 45 | W10 | 100 | 1133 | 245 | 170 | 194 | 27 | 7 | 40X30 | 15 | 150 | 8-21 | 217 | 0. 0702 | 241 | 9.4 |
| SWP315A | 315 | 140 | 63 | 《10 | 110 | 1250 | 280 | 185 | 219 | 32 | 7 | 40X30 | 15 | 170 | 10-23 | 3. 86 | 0.1144 | 322 | 12.0 |
| SWP350A | 350 | 180 | 90 | W10 | 120 | 1380 | 310 | 210 | 245 | 35 | 8 | 50X32 | 16 | 185 | 10-23 | 6. 66 | 0.1663 | 428 | 13.6 |
| SWP390A | 390 | 250 | 112 | W10 | 120 | 1495 | 345 | 235 | 273 | 40 | 3 | 70X36 | 18 | 205 | 10-25 | 11.53 | 0. 2695 | 566 | 18.0 |
| SWP435A | 435 | 355 | 160 | <10 | 150 | 1710 | 385 | 255 | 299 | 42 | 10 | 80X40 | 20 | 235 | 16-28 | 21.81 | 0. 3645 | 932 | 20.0 |
| SWP480A | 480 | 450 | 224 | W10 | 170 | 1910 | 425 | 275 | 351 | 47 | 12 | 90X45 | 225 | 265 | 16-31 | 38. 04 | 0. 7028 | 1294 | 28.0 |
| SWP550A | 550 | 710 | 315 | W10 | 190 | 2135 | 492 | 320 | 402 | 50 | 12 | 100X45 | 225 | 290 | 16-31 | 61.28 | 1.1842 | 1744 | 357 |
| SWP600A | 600 | 1000 | 500 | W10 | 210 | 2580 | 544 | 380 | 450 | 55 | 15 | 90X55 | 27.5 | 360 | 22-34 | 98. 63 | 1.7159 | 2330 | 40.5 |
| SWP640A | 640 | 1250 | 630 | W10 | 230 | 2685 | 575 | 385 | 480 | 60 | 15 | 100X60 | 30 | 385 | 18-38 | 167. 67 | 2. 3080 | 3153 | 48.3 |
