产品描述
SWPC型(无伸缩短型)剖分轴承座十字轴式
万向联轴器(JB/T 3241-1991)
万向联轴器(JB/T 3241-1991)
 |
SWPC型(无伸缩短型)

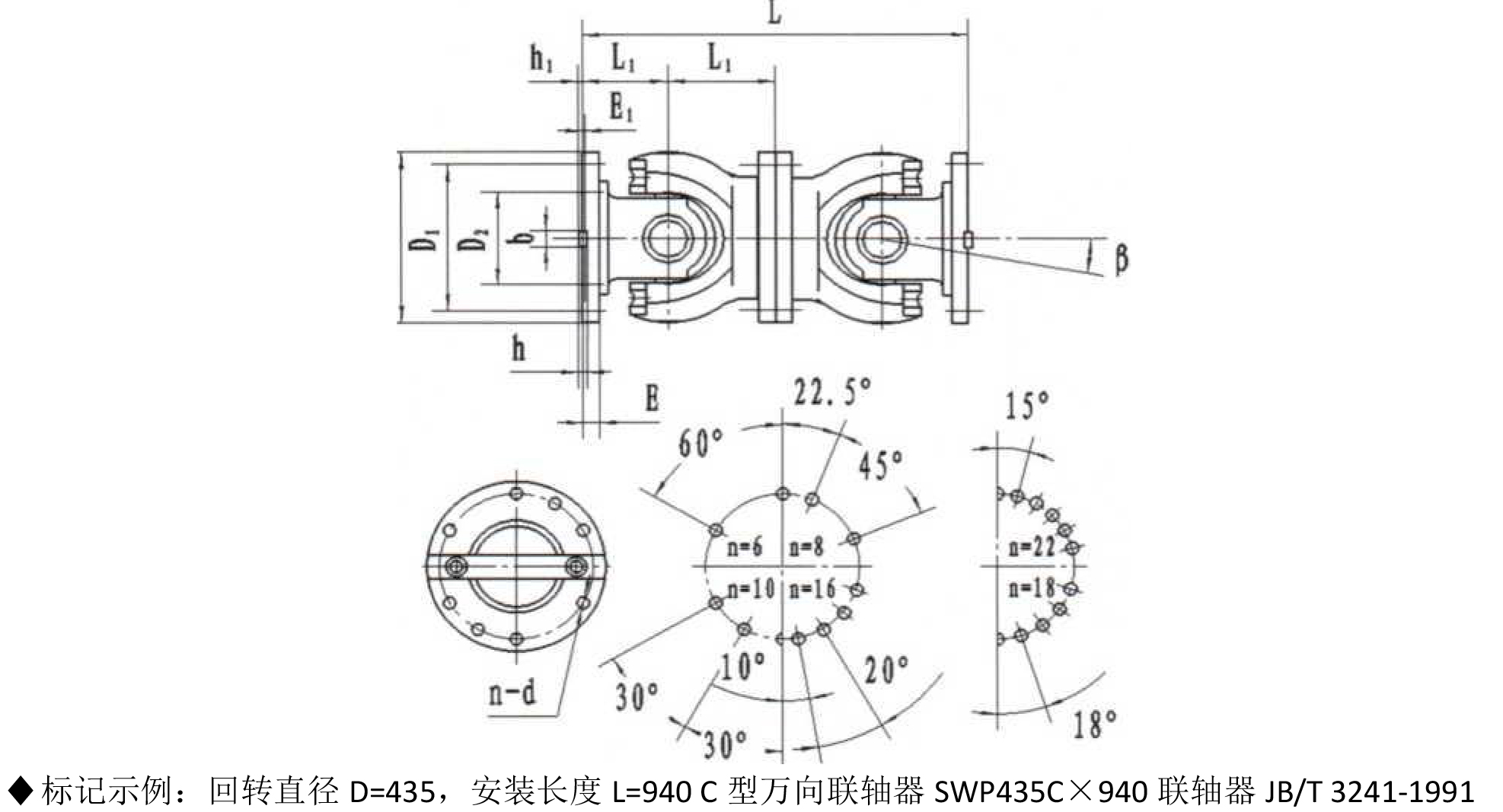

剖分轴承座十字轴式万向联轴器基本参数和主要尺寸(JB/T 3241-1991)
剖分轴承座十字轴式万向联轴器基本参数和主要尺寸(JB/T 3241-1991)
| 型号 | 回转 直径 D mm |
额定转 矩 TnkN・m |
疲劳转 矩 Tf kN*m |
轴线折 角 B (° ) |
尺 寸(mm) | 转动惯 量 kgm2 | 质量 m kg |
||||||||
| L | D1 (jsll) |
D2 (H7) |
E | El | bXh | hi | LI | n-d | |||||||
| SWP160C | 160 | 16 | 8 | W10 | 340 | 140 | 95 | 15 | 4 | 20X12 | 6 | 85 | 6-13 | 0. 11 | 31 |
| SWP180C | 180 | 20 | 10 | W10 | 380 | 155 | 105 | 15 | 4 | 24X14 | 7 | 95 | 6-15 | 0. 17 | 42 |
| SWP200C | 200 | 31.5 | 16 | W10 | 440 | 175 | 125 | 17 | 5 | 28X16 | 8 | 110 | 8-15 | 0. 29 | 59 |
| SWP225C | 225 | 40 | 20 | W10 | 520 | 196 | 135 | 20 | 5 | 32X18 | 9 | 130 | 8-17 | 0.51 | 80 |
| SWP250C | 250 | 63 | 31.5 | W10 | 540 | 218 | 150 | 25 | 5 | 40X25 | 12.5 | 135 | 8-19 | 0. 93 | 119 |
| SWP285C | 285 | 90 | 45 | W10 | 600 | 245 | 170 | 27 | 7 | 40X30 | 15 | 150 | 8-21 | 1.88 | 179 |
| SWP315C | 315 | 140 | 63 | W10 | 680 | 280 | 185 | 32 | 7 | 40X30 | 15 | 170 | 10-23 | 2. 88 | 232 |
| SWP350C | 350 | 180 | 90 | W10 | 740 | 310 | 210 | 35 | 8 | 50X32 | 16 | 185 | 10-23 | 4. 59 | 300 |
| SWP390C | 390 | 250 | 112 | W10 | 820 | 345 | 235 | 40 | 8 | 70X36 | 18 | 205 | 10-25 | 8. 64 | 432 |
| SWP435C | 435 | 355 | 160 | W10 | 940 | 385 | 255 | 42 | 10 | 80X40 | 20 | 235 | 16-28 | 17.41 | 688 |
| SWP480C | 480 | 450 | 224 | W10 | 1060 | 425 | 275 | 47 | 12 | 90X45 | 22.5 | 265 | 16-31 | 28.25 | 904 |
| SWP550C | 550 | 710 | 315 | W10 | 1160 | 492 | 320 | 50 | 12 | 100X45 | 22.5 | 290 | 16-31 | 49. 49 | 1309 |
| SWP600C | 600 | 1000 | 500 | W10 | 1440 | 544 | 380 | 55 | 15 | 90X55 | 27.5 | 360 | 22-34 | 87. 17 | 1377 |
| SWP640C | 640 | 1250 | 630 | W10 | 1540 | 575 | 385 | 60 | 15 | 100X60 | 30 | 385 | 18-38 | 15276 | 2635 |
