SWP D型无伸缩长型部分轴承座十字轴式
PDF下载
产品描述
SWPD型(无伸缩长型)剖分轴承座十字轴式
万向联轴器(JB/T 3241-1991)
万向联轴器(JB/T 3241-1991)
 |

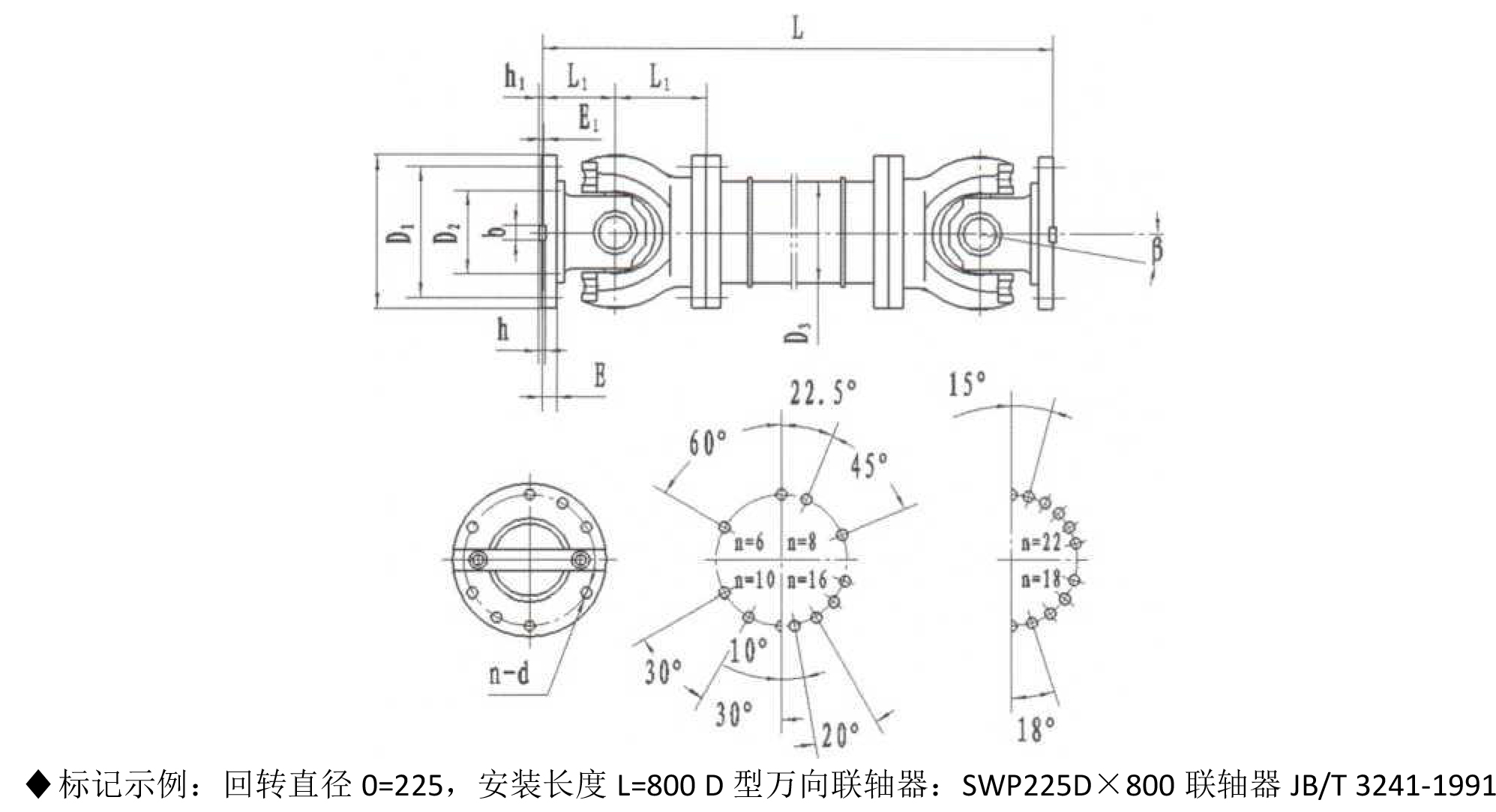

| ♦标记示例：回转直径0=225,安装长度L=800D型万向联轴器：SWP225DX800联轴器JB/T 3241-1991 |
SWPD型(无伸缩长型)
剖分轴承座十字轴式万向联轴器基本参数和主要尺寸(JB/T 3241-1991)
剖分轴承座十字轴式万向联轴器基本参数和主要尺寸(JB/T 3241-1991)
| 型号 | 回 转 直 径 D mm |
额定 转 矩 Tn kN, m |
疲劳转 矩 TfkN«m |
轴线折 角 B (° ) |
尺寸mm | 转动 惯量 I kg*m2 |
质量mkg | |||||||||||
| Lmin | DI jsll | D2y H7, |
D3 | E | El | bXh | hl | LI | n-d | |||||||||
| Lmin | 増长 100 |
Lmin | 增长 100 |
|||||||||||||||
| SWP160D | 160 | 16 | 8 | W10 | 430 | 140 | 95 | 114 | 15 | 4 | 20X12 | 6 | 85 | 6-13 | 0. 09 | 0. 0059 | 35 | 2. 1 |
| SWP180D | 180 | 20 | 10 | W10 | 474 | 155 | 105 | 121 | 15 | 4 | 24X14 | 7 | 95 | 6-15 | 0. 16 | 0. 0072 | 47 | 2.3 |
| SWP200D | 200 | 31.5 | 16 | W10 | 544 | 175 | 125 | 127 | 17 | 5 | 28X16 | 8 | 110 | 8-15 | 0. 28 | 0. 0114 | 67 | 3.4 |
| SWP225D | 225 | 40 | 20 | W10 | 636 | 196 | 135 | 152 | 20 | 5 | 32X18 | 9 | 130 | 8-17 | 0. 53 | 0. 0290 | 94 | 6.6 |
| SWP250D | 250 | 63 | 31.5 | W10 | 690 | 218 | 150 | 168 | 25 | 5 | 40X25 | 12.5 | 135 | 8-19 | 0.91 | 0. 0407 | 140 | 7.3 |
| SWP285D | 285 | 90 | 45 | W10 | 760 | 245 | 170 | 194 | 27 | 7 | 40X30 | 15 | 150 | 8-21 | 1.91 | 0. 0702 | 206 | 9.4 |
| SWP315D | 315 | 140 | 63 | W10 | 860 | 280 | 185 | 219 | 32 | 7 | 40X30 | 15 | 170 | 10-23 | 3. 39 | 0. 1144 | 271 | 12.0 |
| SWP350D | 350 | 180 | 90 | W10 | 940 | 310 | 210 | 245 | 35 | 8 | 50X32 | 16 | 185 | 10-23 | 5. 35 | 0. 1663 | 355 | 13.6 |
| SWP390D | 390 | 250 | 112 | W10 | 1060 | 345 | 235 | 273 | 40 | 8 | 70X36 | 18 | 205 | 10-25 | 10. 54 | 0. 2695 | 501 | 18.0 |
| SWP435D | 435 | 355 | 160 | W10 | 1180 | 385 | 255 | 299 | 42 | 10 | 80X40 | 20 | 235 | 16-28 | 18. 56 | 0. 3645 | 825 | 20.0 |
| SWP480D | 480 | 450 | 224 | W10 | 1360 | 425 | 275 | 351 | 47 | 12 | 90X45 | 22.5 | 265 | 16-31 | 31.69 | 0. 7028 | 1144 | 28.0 |
| SWP550D | 550 | 710 | 315 | W10 | 1460 | 492 | 320 | 402 | 50 | 12 | 100X45 | 22.5 | 290 | 16-31 | 51.45 | 1. 1842 | 1589 | 35.7 |
| SWP600D | 600 | 1000 | 500 | W10 | 1840 | 544 | 380 | 450 | 55 | 15 | 90X55 | 27.5 | 360 | 22-34 | 83. 53 | 1.7159 | 2243 | 40.5 |
| SWP640D | 640 | 1250 | 630 | W10 | 1980 | 575 | 385 | 480 | 60 | 15 | 100X60 | 30 | 385 | 18-38 | 135. 60 | 2. 3080 | 3140 | 48.3 |
