首页>>产品中心 > 万向联轴器

SWP E型有伸缩双法兰长型部分轴承座十字轴式

PDF下载

产品描述

SWPE型(有伸缩双法兰长型)剖分轴承座十字轴式
万向联轴器(JB/T 3241-1991)

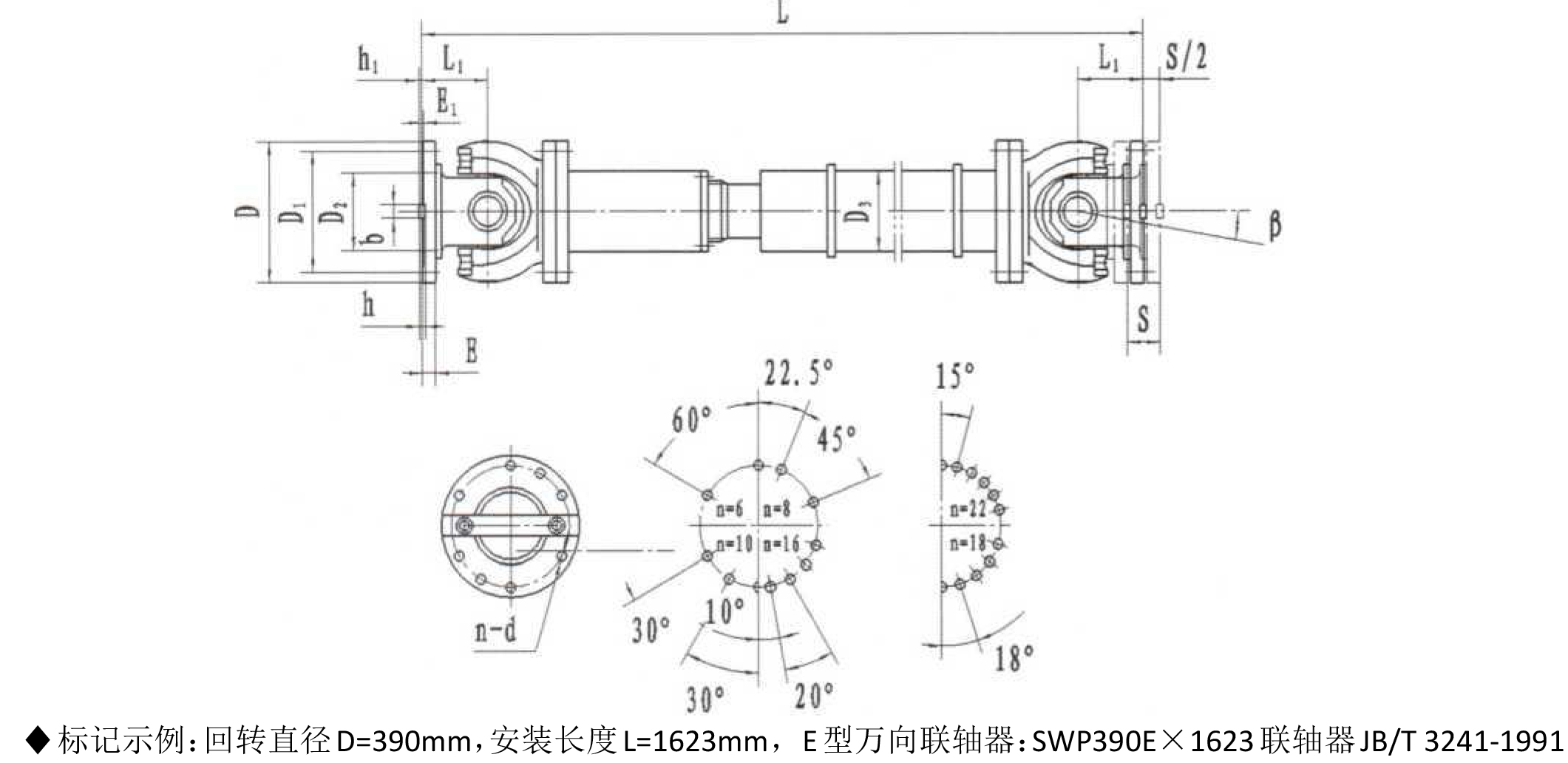

♦标记示例：回转直径D=390mm,安装长度L=1623mm, E型万向联轴器:SWP390E X1623联轴器JB/T 3241-1991
SWPE型(有伸缩双法兰长型)
剖分轴承座十字轴式万向联轴器基本参数和主要尺寸(JB/T 3241-1991)
型号 回转 直径
D
mm		 额定 转矩
Tn
kN・m		 疲劳 转矩
Tf kN・m		 轴线折 角
(° )		 伸缩 量
S
mm		 尺寸mm 转动惯量 kg-m2 质量
kg
Lmin Dijsll D2
H7		 D3 E El bxh hl Li n-d
Lmin 增长
100		 Lmin 增长
100
SWP160E 160 16 8 W10 50 715 140 95 114 15 4 20x12 6 85 6-13 0.15 0.0059 49 2.1
SWP180E 180 20 10 W10 60 800 155 105 121 15 4 24x14 7 95 6-15 0.25 0.0072 69 2.3
SWP200E 200 31.5 16 <10 70 880 175 125 127 17 5 28x16 8 110 8-15 0.42 0.0114 81 3.4
SWP225E 225 40 20 W10 76 1000 196 135 152 20 5 32x18 9 130 8-17 0.75 0.0290 108 6.6
SWP250E 250 63 31.5 W10 80 1055 218 150 168 25 5 40x25 12.5 135 8-19 1.26 0.0407 179 7.3
SWP285E 285 90 45 W10 100 1210 245 170 194 27 7 40x30 15 150 8-21 2.67 0.0702 285 9.4
SWP315E 315 140 63 <10 110 1345 280 185 219 32 7 40x30 15 170 10-23 4.38 0.1144 375 12.0
SWP350E 350 180 90 <10 120 1480 310 210 245 35 8 50x32 16 185 10-23 7.42 0.1663 488 13.6
SWP390E 390 250 112 W10 120 1623 345 235 273 40 8 70x36 18 205 10-25 13.27 0.2695 662 18.0
SWP435E 435 355 160 W10 150 1860 385 255 299 42 10 80x40 20 235 16-28 24.62 0.3645 1107 20.0
SWP480E 480 450 224 <10 170 2122 425 275 351 47 12 90x45 22.5 265 16-31 42.81 0.7028 1302 28.0
SWP550E 550 710 315 <10 190 2338 492 320 402 50 12 100x45 22.5 290 16-31 68.81 1.1842 2140 35.7
SWP600E 600 1000 500 W10 210 2930 544 380 450 55 15 90x55 27.5 360 22-34 110.60 1.7159 2703 40.5
SWP640E 640 1250 630 W10 230 3170 575 385 480 60 15 100x60 30 385 18-38 177.77 2.3080 3719 48.3
