SWP F型有伸缩长型部分轴承座十字轴式
PDF下载
产品描述
SWPF型(有伸缩长型)剖分轴承座十字轴式
万向联轴器(JB/B 3241-1991)
万向联轴器(JB/B 3241-1991)
 |

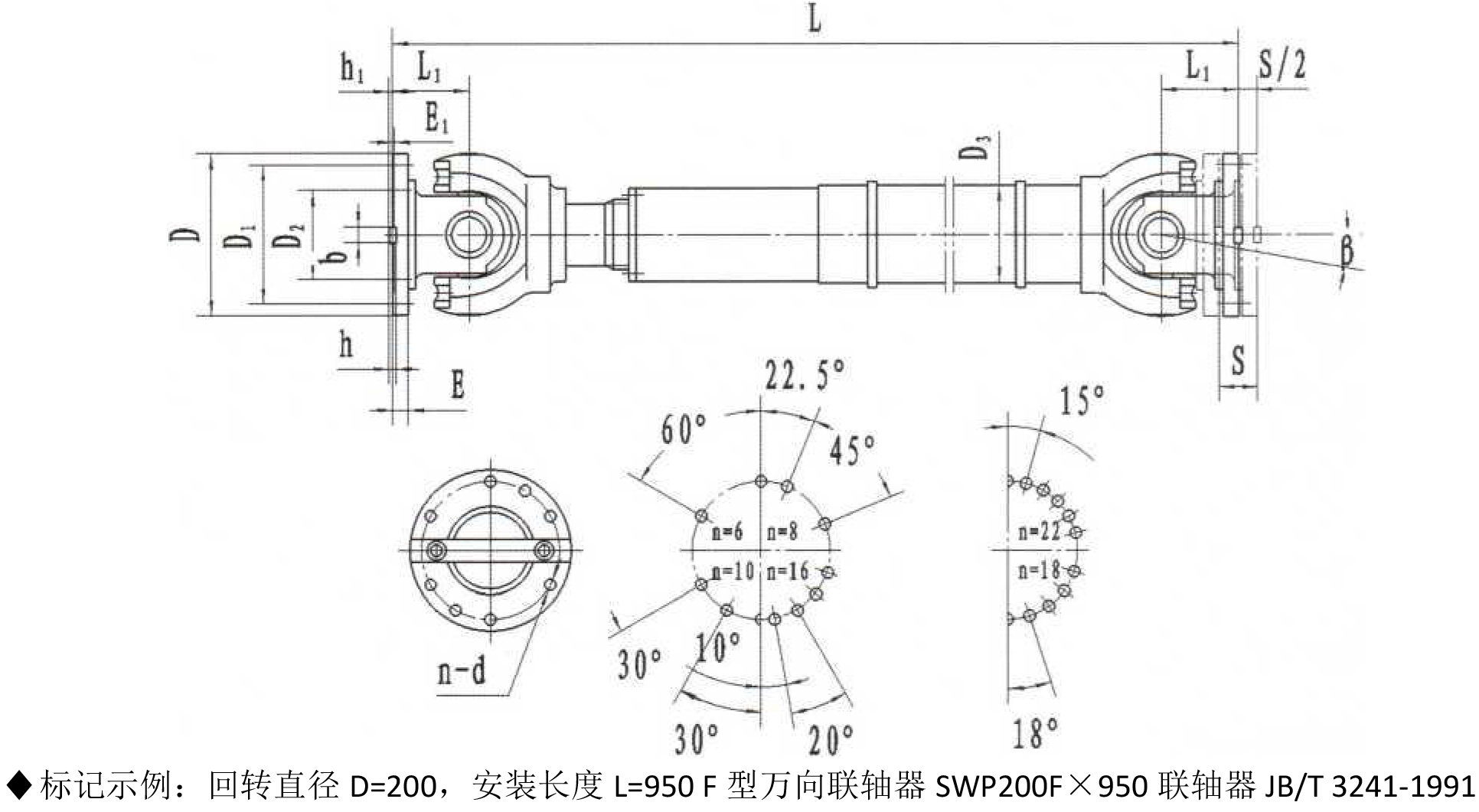

| ♦标记示例：回转直径D=200,安装长度L=950 F型万向联轴器SWP200FX950联轴器JB/T 3241-1991 |
SWPF型(有伸缩长型)
剖分轴承座十字轴式万向联轴器基本参数和主要尺寸(JB/T 3241-1991)
剖分轴承座十字轴式万向联轴器基本参数和主要尺寸(JB/T 3241-1991)
| 型号 | 回转 直径 D |
额定 转矩 TkN, m |
疲劳 转矩 Tf kN・m |
轴线 折角 P (°) |
伸缩 量 Smm |
尺寸(mm) | 转动惯量 kg-m2 | 质量 kg |
|||||||||||
| Lmin | DI (jsll) |
D2 (H7) |
D3 | E | El | bxh | hi | Lm | n-d | ||||||||||
| Lmin | 增长 100 |
Lmin | 增长 100 |
||||||||||||||||
| SWP160F | 160 | 16 | 8 | W10 | 150 | 770 | 140 | 95 | 114 | 15 | 4 | 20x12 | 6 | 85 | 6-13 | 0.14 | 0.0059 | 51 | 21 |
| SWP180F | 180 | 20 | 10 | W10 | 170 | 830 | 155 | 105 | 121 | 15 | 4 | 24x14 | 7 | 95 | 6-15 | 0.23 | 0.0072 | 64 | 23 |
| SWP200F | 200 | 31.5 | 16 | W10 | 190 | 950 | 175 | 125 | 127 | 17 | 5 | 28x16 | 8 | 110 | 8-15 | 0.40 | 00114 | 88 | 3.4 |
| SWP225F | 225 | 40 | 20 | W10 | 210 | 1070 | 196 | 135 | 152 | 20 | 5 | 32x18 | 9 | 130 | 8-17 | 0.66 | 0.0290 | 120 | 6.6 |
| SWP230F | 250 | 63 | 31.5 | W10 | 220 | 1110 | 218 | 150 | 168 | 25 | 5 | 40x25 | 125 | 135 | 8-19 | 1.06 | 0.W07 | 158 | 7.3 |
| SWP285F | 285 | 90 | 45 | W10 | 240 | 1270 | 245 | 170 | 194 | 27 | 7 | 40x30 | 15 | 150 | 8-21 | 224 | 0.0702 | 255 | 9.4 |
| SWP315F | 315 | 140 | 63 | W10 | 270 | 1410 | 280 | 185 | 219 | 32 | 7 | 40x30 | 15 | 170 | 10-23 | 3.99 | 0.1144 | 344 | 120 |
| SWF350F | 350 | 180 | 90 | W10 | 290 | 1540 | 310 | 210 | 245 | 35 | 8 | 50x32 | 16 | 185 | 10-23 | 6.90 | 0.1663 | 460 | 13.6 |
| SWF390F | 390 | 250 | 112 | W10 | 315 | 1680 | 345 | 235 | 273 | 40 | 8 | 70x36 | 18 | 205 | 10-25 | 11.90 | 0.2695 | 600 | 18.0 |
| SWP435F | 435 | 355 | 160 | W10 | 335 | 1880 | 385 | 255 | 299 | 42 | 10 | 80x40 | 20 | 235 | 16-28 | 2241 | 0.3645 | 985 | 20.0 |
| SWP480F | 480 | 450 | 224 | W10 | 350 | 2080 | 425 | 275 | 351 | 47 | 12 | 90x45 | 22.5 | 265 | 16-31 | 39.09 | 0.7028 | 1365 | 28.0 |
| SWP550F | 550 | 710 | 315 | W10 | 360 | 2230 | 492 | 320 | 402 | 50 | 12 | 100x45 | 22.5 | 290 | 16-31 | 62.12 | 1.1842 | 1785 | 35.7 |
| SWP600F | 600 | 1000 | 500 | W10 | 370 | 2800 | 544 | 380 | 450 | 55 | 15 | 90x55 | 27.5 | 360 | 22-34 | 100.48 | 1.7159 | 2403 | 40.5 |
| SWP640F | 640 | 1250 | 630 | W10 | 380 | 2920 | 575 | 385 | 480 | 60 | 15 | 100x60 | 30 | 385 | 18-38 | 168.28 | 23080 | 3207 | 48.3 |
