SWP G型有伸缩超短型部分轴承座十字轴式
PDF下载
产品描述
SWPG型(有伸缩超短型)剖分轴承座十字轴式
万向联轴器(JB/T 3241-1991)
万向联轴器(JB/T 3241-1991)
 |
SWPG型(有伸缩超短型)

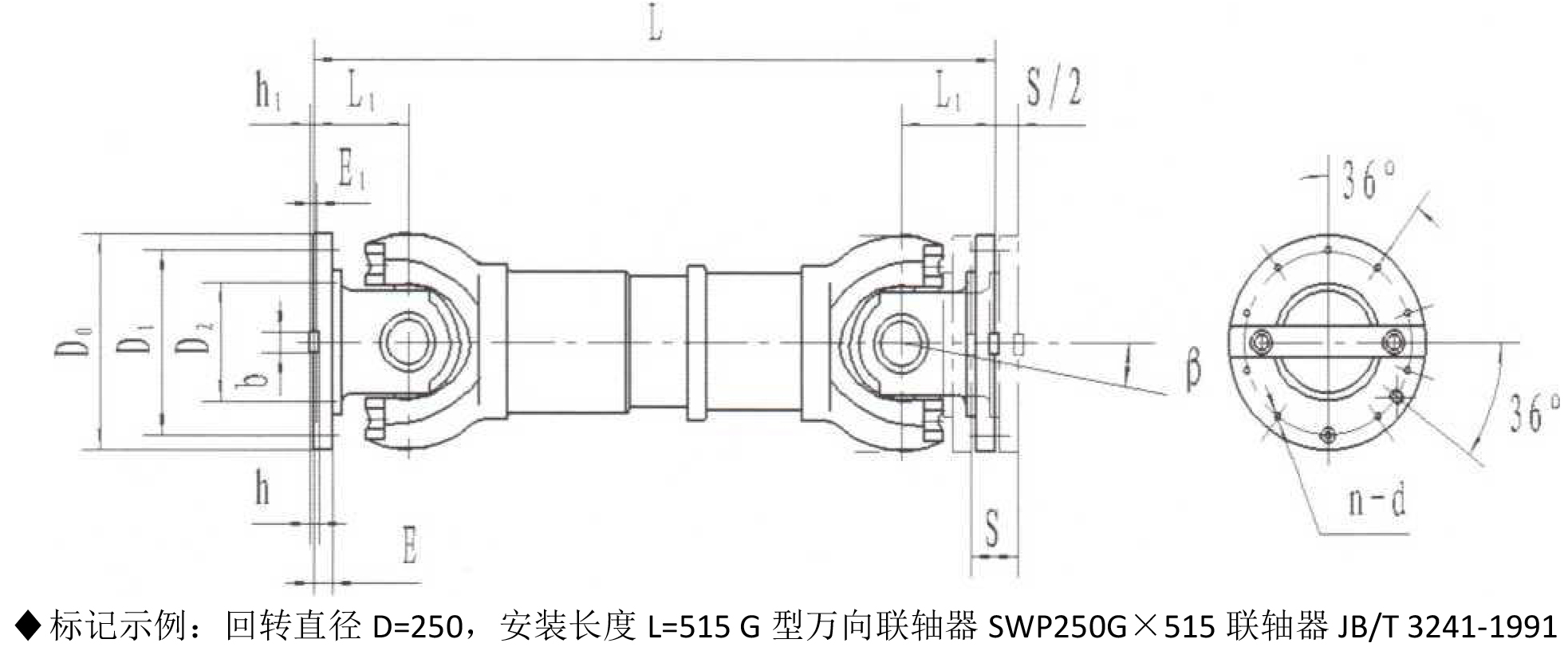

剖分轴承座十字轴式万向联轴器基本参数和主要尺寸(JB/T 3241-1991)
剖分轴承座十字轴式万向联轴器基本参数和主要尺寸(JB/T 3241-1991)
| 型号 | 回转 直径 D mm |
额定转 矩Tn kN • m |
疲劳转 矩 Tf kN*m |
轴线折 角 8 (° ) |
伸 缩 量 S mm |
尺寸(mm) | 转动惯 量 kg. m2 | 质量 kg |
|||||||||
| Lmin | DO | DI Jsll |
D2 H7 |
E | El | 1 bXh | Hl | LI | n-d | ||||||||
| SWP225G | 225 | 18 | 8 | W5 | 40 | 435 | 2 75 |
248 | 135 | 15 | 5 | 32X18 | 9 | 68 | 10-15 | 0. 331 | 60 |
| SWP250G | 250 | 25 | 11.2 | 邓 | 40 | 515 | 305 | 275 | 150 | 15 | 5 | 40X25 | 12.5 | 80 | 10-17 | 0. 624 | 97 |
| SWP285G | 285 | 35.5 | 16 | W5 | 40 | 565 | 348 | 314 | 170 | 18 | 7 | 40X30 | 15 | 90 | 10-19 | 1. 182 | 120 |
| SWP315G | 315 | 50 | 25 | W5 | 40 | 620 | 360 | 328 | 185 | 18 | 7 | 40X30 | 15 | 100 | 10-19 | 2. 290 | 170 |
| SWP350G | 350 | 71 | 35.5 | W5 | 55 | 715 | 405 | 370 | 210 | 22 | 8 | 50X32 | 16 | 108 | 10-21 | 3. 793 | 256 |
