2B夹紧螺纹联轴器
PDF下载
产品描述

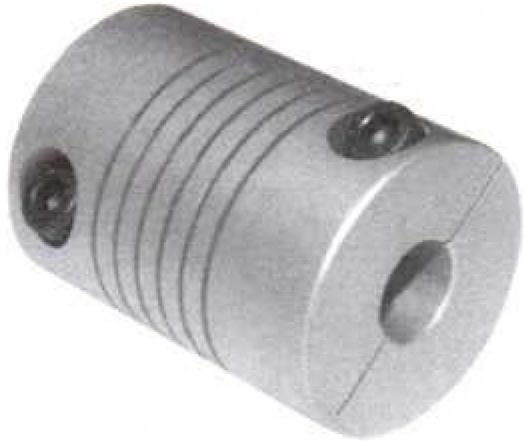

KM2B夹紧螺纹联轴器
| ☆特点： •无间隙，同步运转； •有良好的柔性； •高强度铝合金，低惯量； •保养容易，无需润滑油及其它维修服务; •螺丝夹紧固定。 ☆定货举例 例 KM2B-19-04-05 KM2B：螺旋夹紧型材料铝合金 19：外径尺寸 04： dl轴径为4mm 05： d2轴径为5mm ☆型号表示： KM2B—□-□-口 外径dl d2 |
 |

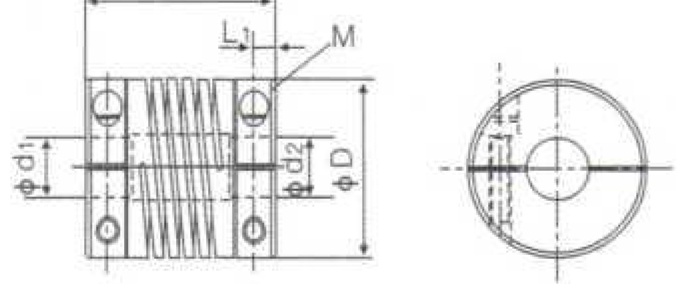

| ☆外形图KM2B系列 |  |
选型尺寸表
| 型号 | D | L | di、d2轴径 | Li | M | 拧紧力矩 (N.m) |
| KM2B-19 | 19 | 23 | 3 4 5 6 6. 35 | 3 | M2. 5 | 1.0 |
| KM2B-25. 4 | 25.4 | 31.8 | 4 5 6 6. 35 8 10 | 3 | M3 | 1.5 |
| KM2B-28. 6 | 28.6 | 38. 1 | 6 6. 35 8 10 12 12. 7 | 2.5 | M4 | 2.0 |
| KM2B-32 | 32 | 40 | 6. 35 8 10 12 12.7 15 | 3 | M4 | 4.0 |
| KM2B-38. 1 | 38. 1 | 41.3 | 8 10 12 12.7 14 15 19 | 3.8 | M5 | 4.5 |
| KM2B-42 | 42 | 50 | 10 12 14 15 18 19 20 21 | 4 | M6 | 6.8 |
| KM2B-50. 8 | 50.8 | 50.8 | 12 14 15 16 18 1921 25 | 5 | M6 | 7.5 |
技术参数
| 型号 | 额定扭矩 (N.m) |
最大扭矩 (N.m) |
最大转速 (min-1) | 惯性力矩 (kg. m2) | 静态扭矩刚性 (N. m/rad) |
径向偏差 (mm) | 角向偏 差(° ) (° ) |
轴向偏差 (mm) |
| KM2B-19 | 0.5 | 1 | 9500 | 3.4X10" | 120 | 0. 10 | 2 | ±0.4 |
| KM2B-25. 4 | 1.2 | 2.4 | 6100 | 2. 5X10-7 | 130 | 0. 15 | 2 | ±0. 5 |
| KM2B-28. 6 | 1.6 | 3.2 | 5500 | 2. 6X10" | 170 | 0. 15 | 2 | ±0.5 |
| KM2B-32 | 2 | 4 | 4800 | 9. 7X10-6 | 260 | 0. 15 | 2 | ±0. 5 |
| KM2B-38. 1 | 4.2 | 8.4 | 4500 | 3X10-6 | 330 | 0. 20 | 2 | ±0. 5 |
| KM2B-42 | 8.4 | 16.8 | 4000 | 3. 5X10-6 | 480 | 0. 20 | 2 | ±0. 5 |
| KM2B-50. 8 | 10 | 20 | 3100 | 1. 0X10-4 | 560 | 0. 20 | 2 | ±0. 5 |
