3A定位梅花联轴器
PDF下载
产品描述
KM3A定位梅花联轴器

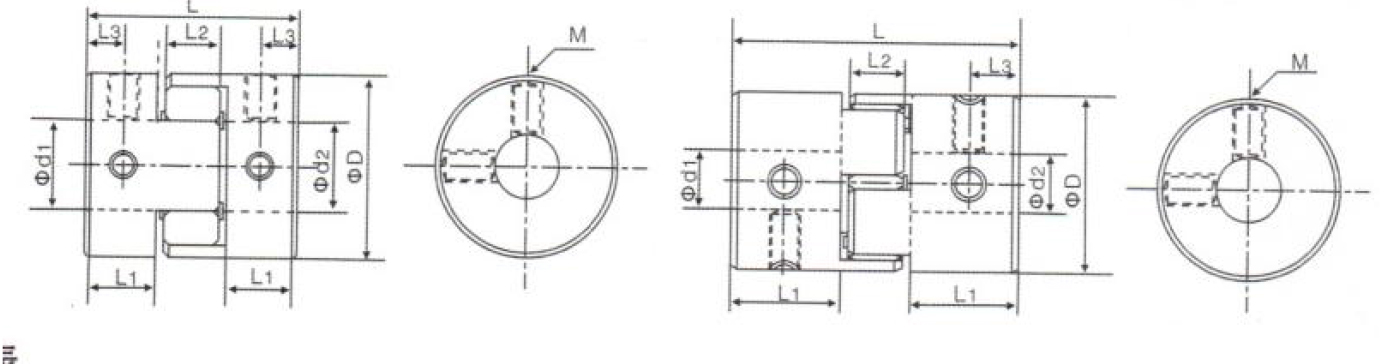

| ☆特点: •同步运转； •高钢性、高强度； •寿命长，拆装方便； •采用高强度铝合金、聚胺脂缓冲垫组合制成; •定位螺丝固定。 ☆外形图KM3A系列 ☆型号表示： KM3A-□-□-口 外径dl d2 |
 |
 |
|
选型尺寸表
| 型号Type | D | L | dl、d2轴径 | LI | L2 | L卜 | M | 拧紧力矩 (N.m) |
| KM3A-20 | 20 | 30 | 4 5 6 6. 35 7 8 9 10 | 10 | 8 | 5 | M4 | 1.7 |
| KM3A-25 | 25 | 30 | 6 6. 35 8 9 10 12 | 11 | 10 | 5.5 | M4 | 2. 1 |
| KM3A-30 | 30 | 35 | 8 9 10 12 14 | 11 | 10 | 5.5 | M4 | 2. 1 |
| KM3A-40 | 40 | 50 | 8 9 10 12 14 15 18 19 | 17 | 12 | 8.5 | M5 | 4 |
| KM3A-40A | 40 | 66 | 8 9 10 12 14 15 18 19 | 25 | 12 | 12.5 | M5 | 5.5 |
| KM3A-55 | 55 | 78 | 14 15 19 20 22 25 26 | 30 | 14 | 15 | M6 | 7 |
| KM3A-65 | 65 | 90 | 15 19 20 22 25 28 30 | 35 | 15 | 17.5 | M8 | 15 |
| KM3A-80 | 80 | 114 | 20 22 25 28 30 35 38 | 46 | 18 | 23 | M8 | 25 |
技术参数
| 型号Type | 额定扭矩 (N. m) |
扭矩 (N. m) | 转速 (min-1) | 惯性力矩 (kg. m2) |
静态扭矩刚性 (N. m/rad) |
径向偏差 (mm) | 角向偏 差(° ) (° ) |
轴向偏差 (mm) |
| KM3A-20 | 5 | 10 | 9500 | 6. 3X10-4 | 55 | 0. 10 | 1 | ±0.8 |
| KM3A-30 | 12.5 | 25 | 6100 | 8. 5X10-4 | 130 | 0. 10 | 1 | ±1.0 |
| KM3A-40 | 17 | 34 | 5500 | 9. 8X10-4 | 1200 | 0. 10 | 1 | ±1.2 |
| KM3A-40A | 19 | 38 | 4800 | 1. 2X10-3 | 1800 | 0. 10 | 1 | ±1.3 |
| KM3A-55 | 60 | 120 | 4500 | 4. 5X10-3 | 2600 | 0. 10 | 1 | ±1.4 |
| KM3A-65 | 160 | 320 | 4000 | 9. 2X10-3 | 4900 | 0. 10 | 1 | ±1. 5 |
| KM3A-80 | 280 | 560 | 3100 | 1X10-2 | 8000 | 0. 10 | 1 | ±2.0 |
