4A单膜片联轴器
PDF下载
产品描述
KM4A单膜片联轴器
|
☆特点:
•无间隙的轴和轴套连接；

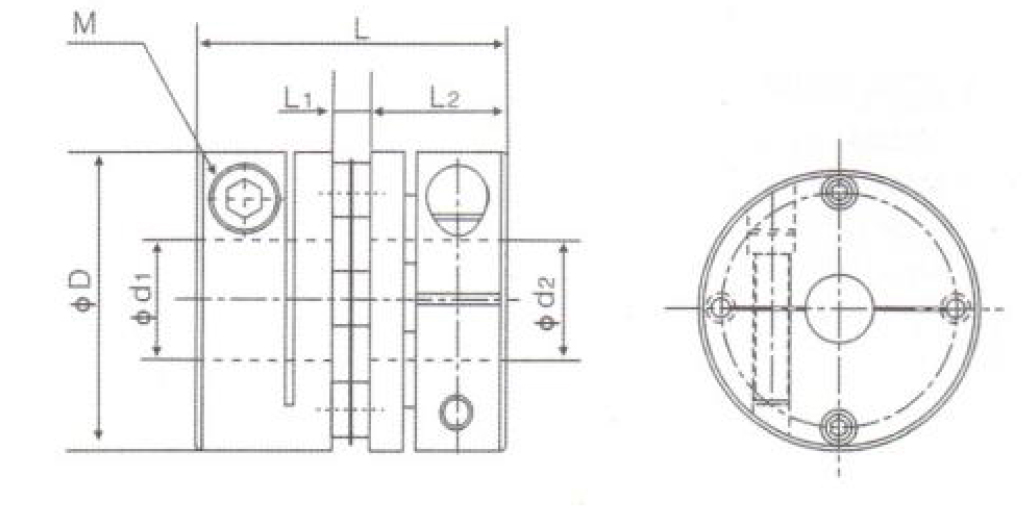

•容易安装、结构紧凑； •低惯量、适合于高速旋转； •采用高强度铝合金、不锈钢膜片组合制成； •专业为伺服、步进电机设计。 ☆定货举例 例 KM4A-26-06-08 KM4A：单膜片夹紧型材料铝合金 26：外径尺寸 06： dl轴径为6mm 08： d2轴径为8mm ☆外形图KM3B系列 ☆型号表示： KM4A-□-□-口 外径dl d2 |
 |
 |
|
| 型号 | D | L | dl d2轴径 | Li | L2 | M | 拧紧力矩 (N. m) |
| KM4A-26 | 26 | 24 | 5 6 6. 35 7 8 9 10 | 2.7 | 10. 65 | M2. 5 | 1.2 |
| KM4A-34 | 34 | 28 | 7 8 9 10 11 12 14 | 3.6 | 12.2 | M3 | 1.7 |
| KM4A-39 | 39 | 33.5 | 8 10 11 12 14 15 16 | 4.5 | 14.5 | M4 | 2.5 |
| KM4A-44 | 44 | 33.5 | 11 12 14 15 16 18 19 20 | 4.5 | 14.5 | M4 | 5.5 |
| KM4A-56 | 56 | 45 | 14 15 16 18 19 20 22 24 | 5.2 | 19.9 | M5 | 8.6 |
| KM4A-68 | 68 | 54 | 19 20 22 24 30 35 | .5.8 | 24. 1 | M6 | 15 |
技术参数
| 型号 | 额定扭矩 | 最大扭矩 P(N.tri) |
最大转速 (min-1) | 惯性力矩 (kg. m2) |
静态扭矩刚性 (N. m/rad) | 径向偏差 (mm) |
角向偏 差(° ) (° ) |
轴向偏差 (mm) |
| KM4A-26 | 1.4 | 2.8- | 9500 | 2. 7X10-6 | 690 | 0. 015 | 1 | ±0.2 |
| KM4A-34 | 2.8 | 5.6 | 6100 | 9. 8X10-6 | 1700 | 0. 015 | 1 | ±0.2 |
| KM4A-39 | 5.8 | 11.6 | 5500 | 1.9X10* | 2500 | 0. 015 | 1 | ±0.2 |
| KM4A-44 | 8.7 | 17.4 | 4800 | 5. 4X10-6 | 2950 | 0.015 | 1 | ±0.2 |
| KM4A-56 | 25 | 50 | 4500 | 1, 2X10-4 | 8000 | 0.015 | 1 | ±0.2 |
| KM4A-68 | 55 | 110 | 4000 | 2. 1X10-4 | 10500 | 0. 015 | 1 | ±0.2 |
