4B双膜片联轴器
PDF下载
产品描述

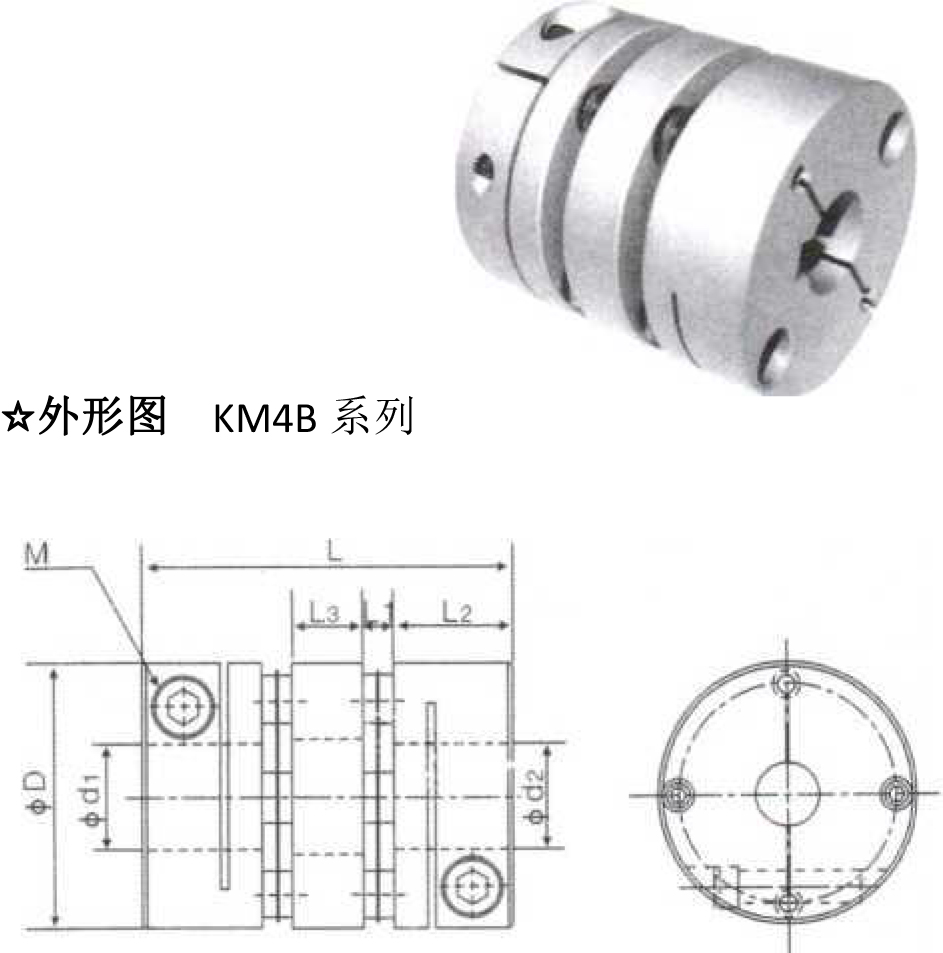

KM4B双膜片联軸器
| ☆特点： •无间隙的轴和轴套连接 •容易安装、结构紧凑 •低惯量、适合于高速旋转 •釆用高强度铝合金、不锈钢膜片组合制成; •专业为伺服、步进电机设计。 ☆定货举例 例 KM4B-26-06-08 KM4B：双膜片夹紧型材料铝合金 26：外径尺寸 06： dl轴径为6mm 08： d2轴径为8mm ☆型号表示： KM4B-□-□-口 外径dl d2 |
 |
选型尺寸表
| 型号Type | D | L | dl, d2轴径 | LI | L2 | L3 | M | 拧紧力矩 (N.m) |
| KM4B-26 | 26 | 33 | 5 6 6. 35 7 8 9 10 | 2.7 | 10. 65 | 6.3 | M2. 5 | 1.2 |
| KM4B-34 | 34 | 41 | 7 8 9 10 11 12 14 | 3.6 | 12.2 | 9.4 | M3 | 17 |
| KM4B-39 | 39 | 49 | 8 10 11 12 14 15 16 | 4.5 | 14.5 | 11 | M4 | 2.5 |
| KM4B-44 | 44 | 49 | 11 12 14 15 16 18 19 20 | 4.5 | 14.5 | 11 | M4 | 5.5 |
| KM4B-56 | 56 | 63 | 14 15 16 18 19 20 22 24 | 5.2 | 19.9 | 12.8 | M5 | 8.6 |
| KM48-68 | 68 | 74 | 1 920 22 24 30 35 | 5.8 | 24. 1 | 14.2 | M6 | 15 |
技术参数
| 型号 Type |
D | L | dl, d2轴径 | LI | L2 | L3 | M | 拧紧力矩 (N.m) |
| KM4B-26 | 26 | 33 | 5 6 6. 35 7 8 9 10 | 2.7 | 10. 65 | 6.3 | M2. 5 | 1.2 |
| KM4B-34 | 34 | 41 | 7 8 9 10 11 12 14 | 3.6 | 12.2 | 9.4 | M3 | 17 |
| KM4B-39 | 39 | 49 | 8 10 11 12 14 15 16 | 4.5 | 14.5 | 11 | M4 | 2.5 |
| KM4B-44 | 44 | 49 | 11 12 14 15 16 18 19 20 | 4.5 | 14.5 | 11 | M4 | 5.5 |
| KM4B-56 | 56 | 63 | 14 15 16 18 19 20 22 24 | 5.2 | 19.9 | 12.8 | M5 | 8.6 |
| KM48-68 | 68 | 74 | 1 920 22 24 30 35 | 5.8 | 24. 1 | 14.2 | M6 | 15 |
