5A台阶式单膜片联轴器
PDF下载
产品描述

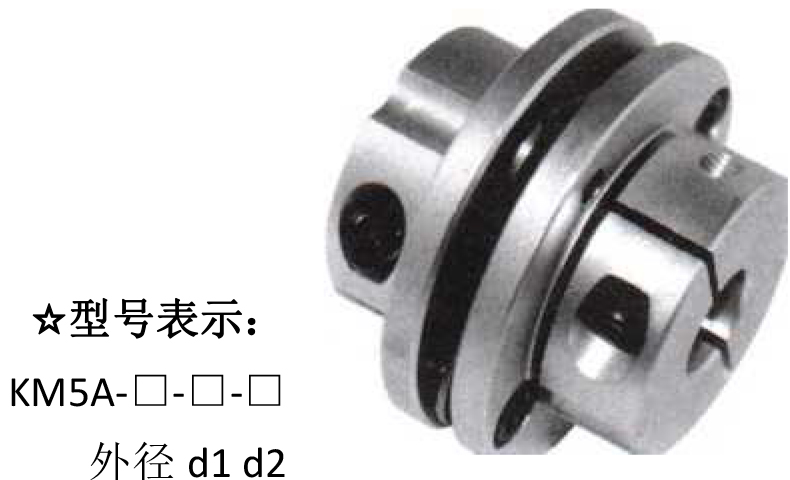

KM5A台阶式单膜片联轴器

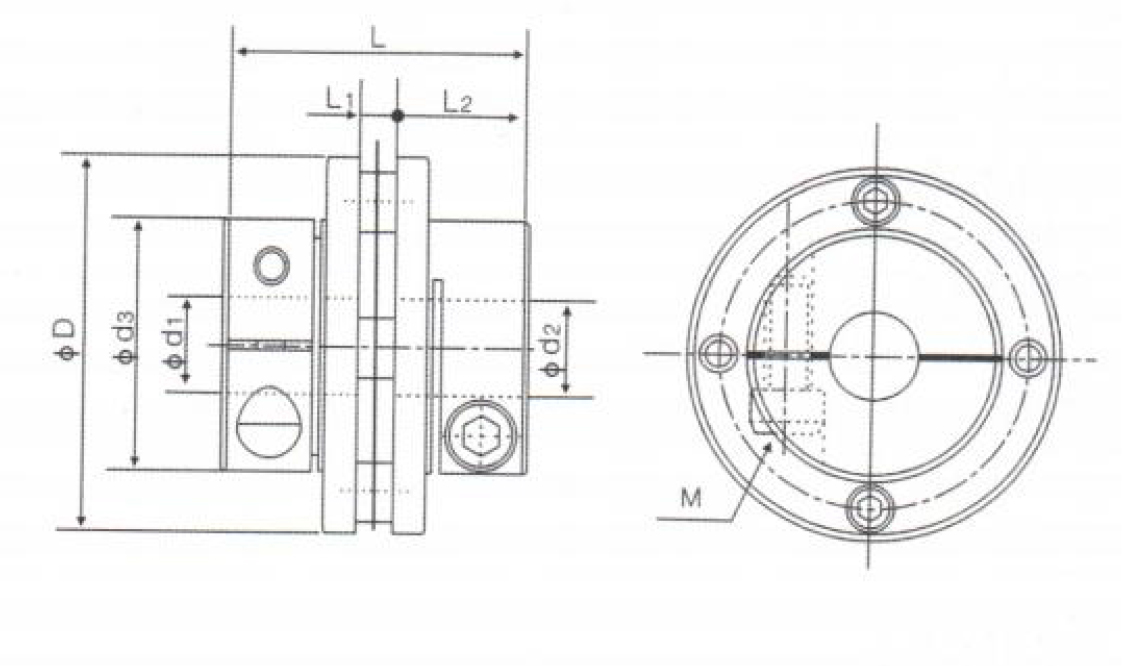

| ☆特点： •无间隙的轴和轴套连接； •容易安装、结构紧凑； •低惯量、适合于高速旋转； •采用高强度铝合金、不锈钢膜片组合制成 •专业为伺服、步进电机设计。 ☆定货举例 ☆外形图KM5A 例 KM5A-34-06-08 KM5A：台阶单膜片夹紧型材料铝合金 34：外径尺寸 06： dl轴径为6mm 08： d2轴径为8mm |
 |
 |
|
选型尺寸表
| 型号 Type |
D | L | d］、d2轴径 | D3 | LI | L2 | M | 拧紧力矩 (N. m) |
| KM5A-34 | 34 | 28 | 6 6. 35 7 8 9 10 | 21.6 | 3.6 | 12.2 | M3 | 1.0 |
| KM5A-39 | 39 | 34 | 8 10 11 12 14 | 24 | 4.5 | 14. 75 | M4 | 2.5 |
| KM5A-44 | 44 | 34 | 8 10 11 12 12.7 14 | 29.6 | 4.5 | 14. 75 | M4 | 4 |
| KM5A-56 | 56 | 45 | 12 14 15 16 19 20 | 38 | 5.2 | 19.9 | M5 | 6 |
| KM5A-68 | 68 | 54 | 15 16 19 20 22 24 25 | 46 | 5.8 | 24. 1 | M6 | 8 |
技术参数
| 型号Type | 额定扭矩 (N.m) |
嗑大扭矩 (N.m) |
最大转速 (min-1) |
惯性力矩 (kg. m2) |
静态扭矩刚性 (N. m/rad) | 径向偏差 (mm) |
角向偏 差 (° ) |
轴向偏差 (mm) |
| KM5A-34 | 3.8 | 7.6 | 9500 | 3.8X10-6 | 1500 | 0.015 | 1 | ±0.2 |
| KM5A-39 | 7.5 | 15 | 6100 | 12X10-6 | 2650 | 0.015 | 1 | ±0.2 |
| KM5A-44 | 9.7 | 19.4 | 5500 | 1.8X10-5 | 3200 | 0.015 | 1 | ±0.2 |
| KM5A-56 | 24 | 48 | 4800 | 4. 8X10-6 | 4200 | 0.015 | 1 | ±0.2 |
| KM5A-68 | 42 | 84 | 4500 | 9. 2X10-6 | 6000 | 0.015 | 1 | ±0.2 |
