5B台阶式双膜片联轴器
PDF下载
产品描述
KM5B台阶式双膜片联轴器
| ☆特点 •无间隙的轴和轴套连接； •容易安装、结构紧凑； •低惯量、适合于高速旋转； •采用高强度铝合金、不锈钢膜片蛆合制成; •专业为伺服、步进电机设计。 ☆型号表示： KM5B-□-□-口 外径dl d2 ☆定货举例 例 KM5B-34-06-6.35 KM5B：台阶双膜片夹紧型材料铝合金 34：外径尺寸 06： dl轴径为6mm 6.35： d2 轴径为 6.35mm |
 |

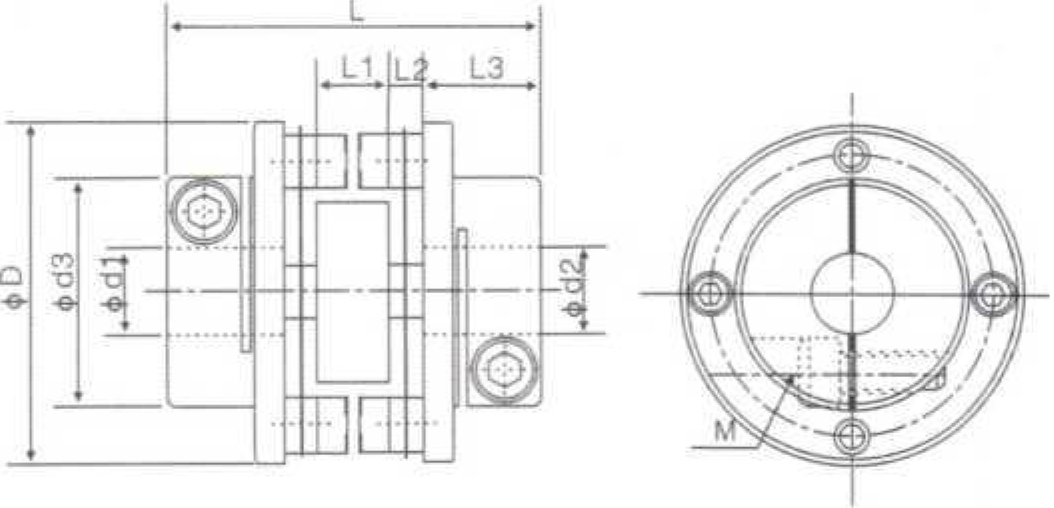

| ☆外形图KM5B系列 |  |
选型尺寸表
| 型号 Type |
D | L | dl、d2轴径 | D3 | LI | L2 | L3 | M | 拧紧力矩 (N.m) |
| KM5B-34 | 34 | 37 | 6 6. 35 7 8 9 10 | 21.6 | 7 | 3.6 | 12.2 | M3 | 1.7 |
| KM5B-39 | 39 | 48 | 8 10 11 12 14 | 24 | 10 | 4.5 | 14. 75 | M4 | 2.4 |
| KM5B-44 | 44 | 48 | 8 10 11 12 12.7 14 | 29.6 | 10 | 4.5 | 14. 75 | M4 | 3.2 |
| KM5B-56 | 56 | 61 | 12 14 15 16 19 20 | 38 | 11 | 5.2 | 19.9 | M5 | 8.8 |
| KM5B-68 | 68 | 74 | 15 16 19 20 22 24 25 | 46 | 14 | 5.8 | 24. 1 | M6 | 15 |
技术参数
| 型号 Type |
额定扭矩 (N. m) |
最大扭矩 (N. m) | 最大转速 (min-1) | 惯性力矩 (kg. m2) | 静态扭矩刚性 (N. m/rad) | 径向偏差 (mm) | 角向偏 差 |
轴向偏差 (mm) |
| KM5B-34 | 3.8 | 7.6 | 9500 | 7.8X10* | 1200 | 0. 15 | 2 | ±0.4 |
| KM5B-39 | 7.5 | 15 | 6100 | 1. 2X10-5 | 1450 | 0. 20 | 2 | ±0.4 |
| KM5B-44 | 9.7 | 19.4 | 5500 | 2. 1X10-6 | 1800 | 0. 20 | 2 | ±0.5 |
| KM5B-56 | 24 | 48 | 4800 | 6. 5X10" | 2500 | 0. 20 | 2 | ±0. 6 |
| KM5B-68 | 42 | 84 | 4500 | 1. 7X10-5 | 3200 | 0. 30 | 2 | ±0.8 |
