6A定位滑块联轴器
PDF下载
产品描述

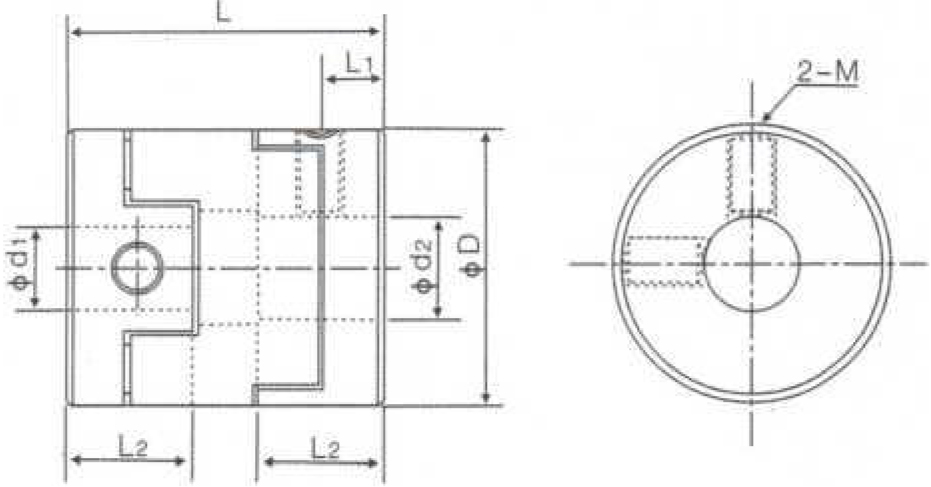

| ☆特点: •十字滑块弹性联轴器； .轴套和中间件之间的滑动能容许大的径向和角向偏差； •高扭矩钢性和灵敏度，结构简单，易安装； •超强抗油腐蚀和电气绝缘； •使偏差引起的轴心负荷降至最低。 ☆外形图KM6A系列 ☆定货举例 例 KM6A-16-04-05 KM6A：十字滑块定位型材料铝合金 16：外径尺寸 04： dl轴径为4mm 05： d2轴径为5mm ☆型号表示： KM6A-LI—□-口 外径dl d2 |
 |
 |
|
选型尺寸表
| 型号Type | D | L | dl d2轴径 | L1 | L2 | M | 拧紧力矩 (N. m) |
| KM6A-16 | 16 | 18 | 4 5 6 | 3.5 | 7 | M3 | 0.7 |
| KM6A-20 | 20 | 23 | 6 6. 35 8 | 4.5 | 9 | M4 | 1.7 |
| KM6A-25 | 25 | 28 | 6 6. 35 8 9 10 | 5.5 | 11 | M5 | 4.0 |
| KM6A-32 | 32 | 33 | 8 9 10 12 14 | 6.5 | 13 | M6 | 7.0 |
| KM6A-40 | 40 | 35 | 12 14 15 16 | 7 | 14 | M6 | 7.0 |
| KM6A-50 | 50 | 50 | 12 14 15 16 18 20 | 8.5 | 17 | M8 | 14 |
| 型号Type | 额定扭矩 (N.m) |
最大扭矩 会nJ) |
最大转速 (min-1) | 惯性力矩 (kg. m2) | 静态扭矩刚性 (N. m/rad) |
径向偏差(mm) | 角向偏差 (° ) |
| KM6A-16 | 0.8 | 1.6 | 9000 | 3.0X10- | 30 | 1.0 | 3.0 |
| KM6A-20 | 1.6 | 3.2 | 7500 | 8. 9X10-7 | 60 | 1.4 | 3.0 |
| KM6A-25 | 3.0 | 6.0 | 5600 | 2.8X10* | 128 | 1.9 | 3.0 |
| KM6A-32 | 5.5 | 11 | 4800 | 8.8X10, | 260 | 2.4 | 3.0 |
| KM6A-40 | 9.2 | 18.4 | 3600 | 2. 5X10-5 | 505 | 2.8 | 3.0 |
| KM6A-50 | 20 | 40 | 3200 | 6.0X10「4 | 780 | 3.5 | 3.0 |
