6B夹紧滑块联轴器
PDF下载
产品描述
KM6B夹紧滑块联轴器
| ☆特点: •十字滑块弹性联轴器； .轴套和中间件之间的滑动能容许大的径向和角向偏差; •高扭矩钢性和灵敏度，结构简单，易安装； •超强抗油腐蚀和电气绝缘； •使偏差引起的轴心负荷降至最低。 ☆定货举例 例 KM6B-16-04-05 KM6B：十字滑块夹紧型材料铝合金 16：外径尺寸 04： dl轴径为4mm 05： d2轴径为5mm ☆型号表示：KM6B-□-□-口 外径dl d2 |
 |
|

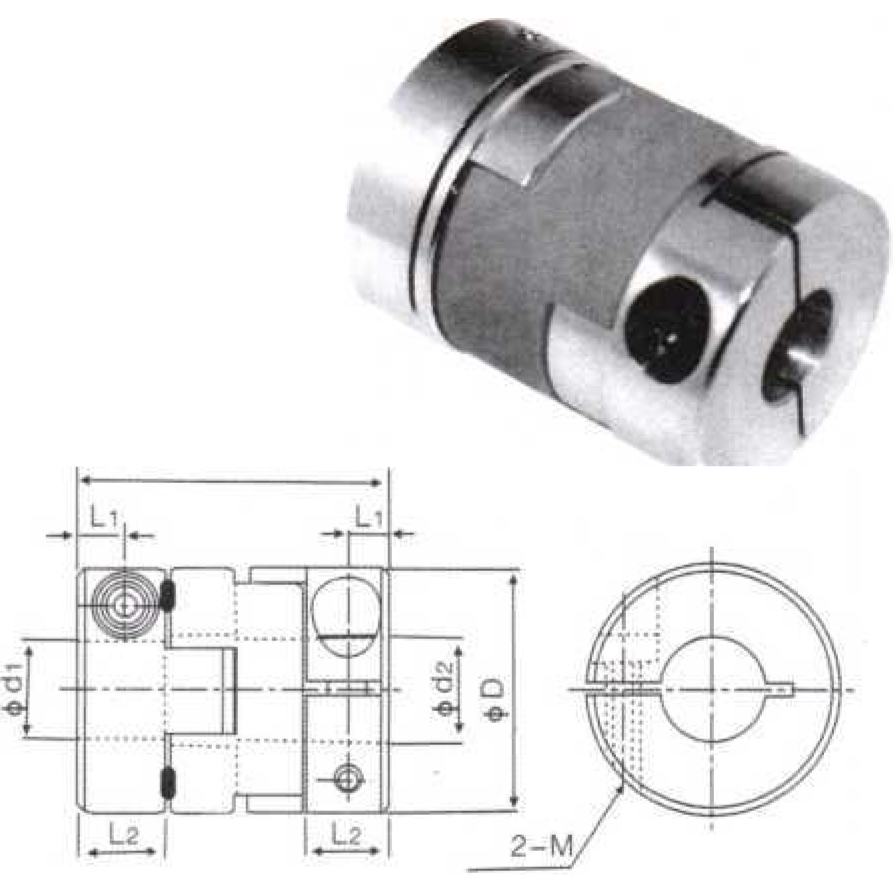

☆外形图KM6B系列 |
|
选型尺寸表
| 型号 Type |
D | L | dl d2轴径 | L1 | L2 | M | 拧紧力矩 (N.m) |
| KM6B-16 | 16 | 30 | 4 5 6 | 3 | 13 | M3 | 0.7 |
| KM6B-20 | 20 | 33 | 6 6. 35 8 | 3 | 14 | M4 | 1.7 |
| KM6B-25 | 25 | 39 | 6 6. 3589 10 | 3.8 | 17 | M5 | 4.0 |
| KM6B-32 | 32 | 45 | 89 10 12 14 | 4.5 | 19 | M6 | 7.0 |
| KM6B-40 | 40 | 50 | 12 14 15 16 | 7.0 | 23 | M6 | 7.0 |
| KM6B-50 | 50 | 58 | 12 14 15 16 19 20 | 8.0 | 27 | M8 | 14 |
技术参数
| 型号 Type |
额定扭矩 (N. m) |
最大扭矩 PtN./i) |
最大转速 (min-1) |
惯性力矩 (kg. m2) |
静态扭矩刚性 (N. m/rad) | 径向偏差 (mm) |
角向偏差 (° ) |
| KM6B-16 | 0.8 | 1.6 | 9000 | 5.0X10" | 30 | 1.0 | 3.0 |
| KM6B-20 | 1.6 | 3.2 | 7500 | 1. 5X10-7 | 60 | 1.4 | 3.0 |
| KM6B-25 | 3.0 | 6.0 | 5600 | 4.2X10* | 128 | 1.9 | 3.0 |
| KM6B-32 | 5.5 | 11 | 4800 | 1. 5X10-5 | 260 | 2.4 | 3.0 |
| KM6B-40 | 9.2 | 18.4 | 3600 | 4. 1X10-4 | 505 | 2.8 | 3.0 |
| KM6B-50 | 20 | 40 | 3200 | 1.2X10-4 | 780 | 3.5 | 3.0 |
