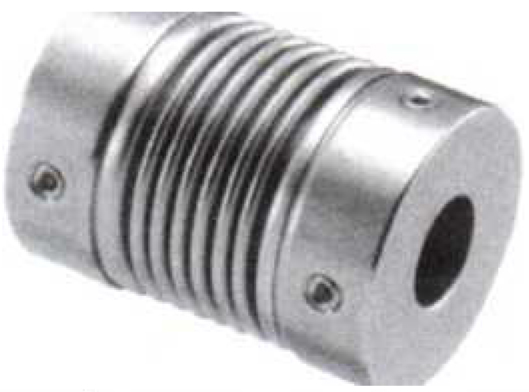

7A定位波纹管联轴器
PDF下载
产品描述

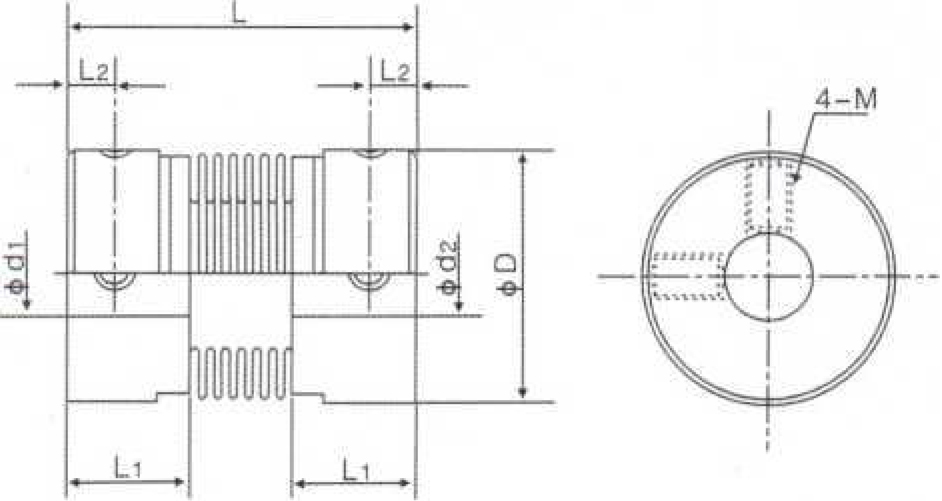

| ☆特点： •无间隙，同步运转，偏差存在的情况下也可保持等速作动; •高扭矩钢性和灵敏度，可补偿径向、角向、轴向的偏差； 顺时针和逆时针回转特性完全相同免维护， 超强抗油和耐腐蚀性; 波纹管的材料为全不锈钢，轴套为铝合金。 ☆定货举例 例 KM7A-16-04-05 KM7A：波纹管定位型材料铝合金 16:外径尺寸 04： dl轴径为4mm 05： d2轴径为5mm ☆型号表示：KM7A 外径dl d2 ☆外形图KM7A系列 一 |
 |
 |
|
选型尺寸表
KM7A定位波纹管联轴器
| 型号Type | D | L | dl d2轴径 | LI | M | 拧紧力矩 (N. m) |
|
| KM7A-16 | 16 | 27 | 4 5 6 6. 35 8 | 8.5 | 3 | M3 | 1.0 |
| KM7A-20 | 20 | 29 | 6 6. 35 8 10 12 | 8.5 | 3 | M3 | 1.0 |
| KM7A-25 | 25 | 34 | 6 6. 35 8 9 10 12 | 10.5 | 4 | M4 | 1.8 |
| KM7A-32 | 32 | 38 | 8 9 10 12 14 | 11.5 | 4 | M4 | 2.0 |
| KM7A-40 | 40 | 51 | 10 11 12 14 15 16 | 12.5 | 4.5 | M5 | 4.0 |
| KM7A-55 | 55 | 57 | 12 14 15 16 19 | 13.5 | 5 | M6 | 7.0 |
| 型号Type | 额定扭矩 (N. m) |
最大扭矩 (N. m) |
最大转速 (min-1) | 惯性力矩 (kg. m2) |
静态扭矩刚性 (N. m/rad) |
径向偏差. (mm) | 角向偏 差 | 轴向偏差 (mm) |
| KM7A-16 | 0.8 | 1.6 | 20000 | 3. 4X10-7 | 100 | 0. 10 | 1.5 | ±0.3 |
| KM7A-20 | 1.6 | 3.2 | 15000 | 8. 9X10-7 | 160 | 0. 10 | 1.5 | ±0. 5 |
| KM7A-25 | 2.2 | 4.4 | 13000 | 2. 8X10-6 | 230 | 0. 15 | 2.0 | ±0.4 |
| KM7A-32 | 2.8 | 5.6 | 11000 | 8. 8X10-6 | 320 | 0. 20 | 2.0 | ±0.7 |
| KM7A-40 | 6 | 12 | 9000 | 2. 5X10-5 | 530 | 0. 20 | 2.0 | ±0.8 |
| KM7A-55 | 9 | 18 | 7500 | 2. 5X10-5 | 880 | 0. 20 | 2.0 | ±1.2 |
