产品描述

Z14B type locking assemblies

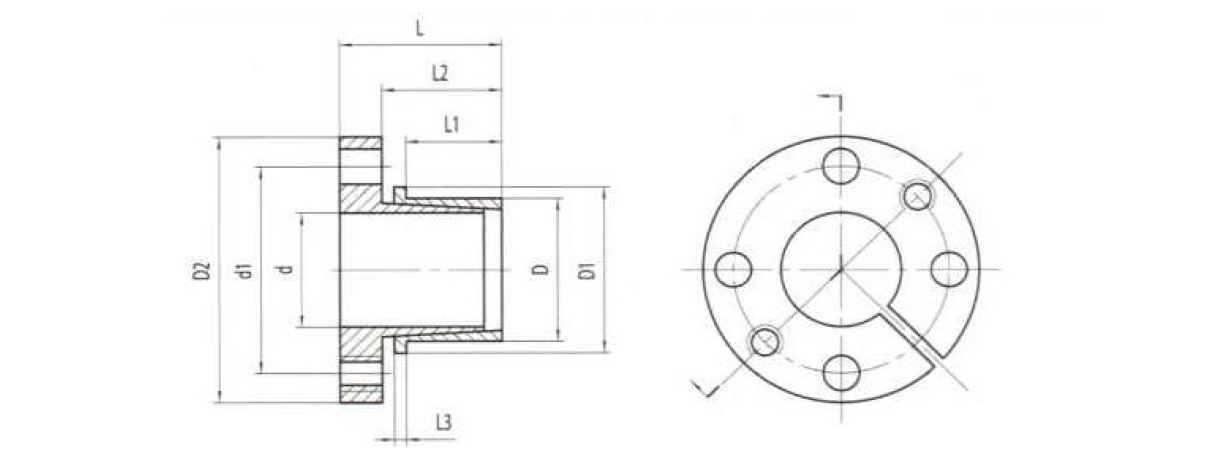

基本尺寸和参数 Basic dimensions and parameters of the locking assemblies,type Z14B

规格sizes dXD	基本尺寸 Basicdimensions							内六角螺钉InheX agonscrews			额定负荷 Ratedload		Pt N/mm²	G (kg)
	ch	L	Li	L2	L3	Di	D2	内六角螺钉InheX agonscrews			额定负荷 Ratedload
	ch	L	Li	L2	L3	Di	D2	规格di	数量n	Ma	Ft	Mt
	mm							sizes	QTY	N.m	KN	N.m
9X12	21	20	12	15	1.5	15	29	M4	3	4.00	7.79	39	224	0.04
10X13	22	20	12	15	1.5	16	30	M4	3	4.00	7.79	39	224	0.04
11X14	23	20	12	15	1.5	17	31	M4	3	4.00	7.79	43	209	0.04
12X15	24	20	12	15	1.5	18	32	M4	3	4.00	7.79	47	195	0.04
14X18	27	26	16.	20	2.0	22	35	M4	4	4.00	10.4	73	163	0.06
15X19	28	26	16.	20	2.0	23	36	M4	4	4.00	10.4	78	154	0.07
16X20	29	27	16.	20	2.0	24	37	M4	6	4.00	15.6	124	219	0.08
17X21	30	27	16.	20	2.0	25	38	M4	6	4.00	15.6	132	209	0.10
18X22	33	27	16.	20	2.0	26	43	M5	4	8.30	17.1	154	218	0.11
19X24	35	27	16.	20	2.0	28	45	M5	4	8.30	17.1	163	200	0.12
20X25	36	27	16.	20	2.0	29	46	M5	4	8.50	17.1	171	192	0.12
22X26	38	27	16.	20	2.0	30	48	M5	4	8.50	17.1	186	184	0.16
24X28	40	27	16.	20	2.0	32	50	M5	4	8.50	17.1	206	172	0.16
25X30	42	27	16.	20	2.0	34	52	M5	4	8.50	17.1	216	160	0.19
28X32	44	30	16.	21	2.0	36	54	M5	6	8.50	25.6	353	224	0.20
30X35	47	30	16.	21	2.0	39	57	M5	6	8.50	25.6	382	206	0.23
32X36	49	30	16.	21	2.5	41	59	M5	6	8.50	25.6	412	200	0.33
35X40	53	33	17.	23	2.5	45	63	M5	6	8.50	25.6	451	157	0.33
38X44	58	33	17.	23	2.5	49	70	M6	6	17.0	36.1	686	200	0.40
40X45	59	36.	20.	26	2.5	50	71	M6	6	17.0	36.1	725	161	0.65
42X48	62	36.	20.	26	2.5	53	74	M6	8	17.0	48.0	1010	201	0.68
45X52	69	44.	25.	32	3.0	58	84	M8	6	34.3	66.3	1490	211	0.69
48X55	72	44.	25.	32	3.0	61	87	M8	6	34.3	66.3	1600	199	0.74
50X57	74	44.	25.	32	3.0	63	89	M8	6	34.3	66.3	1660	192	0.86
55X62	79	44.	25.	32	3.0	68	94	M8	6	34.3	66.3	1820	176	1.10
60X68	86	47	27.	34	3.5	75	10	M8	6	34.3	66.3	1990	144	1.20
65X73	91	57	27.	34	3.5	80	10	M8	8	34.3	88.5	2870	179	1.30
70X79	97	61	31.	38	3.5	86	11	M8	8	34.3	88.5	3100	158	1.70
75X84	10	62.	31.	39	3.5	91	11	M8	10	34.3	111	4150	185	2.20
80X91	11	67	34.	42	4.0	99	12	M8	10	34.3	111	4420	155	2.30
注: Z14B 型胀紧联结套螺钉的机械性能等级为8.8级。
