产品描述

Z14A type locking assemblies

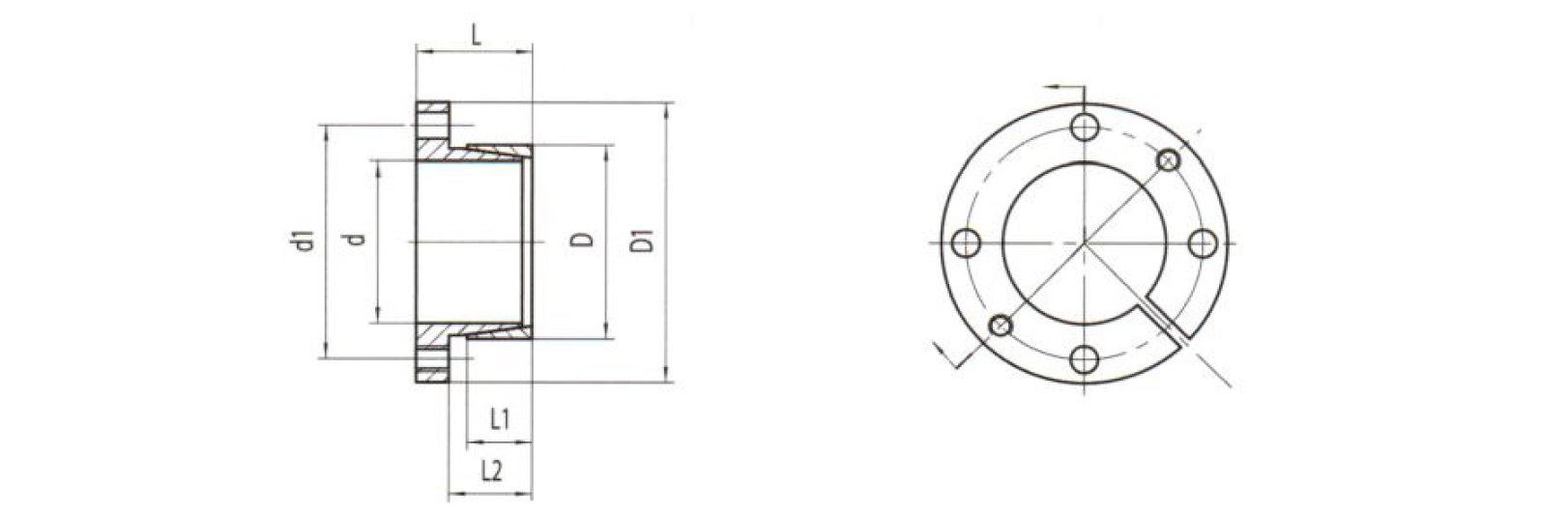

基本尺寸和参数 Basic dimensions and parameters of the locking assemblies,type Z14A

规格sizesd XD	di	基本尺寸 Basicdimensions Di L Li mm			12	内六角螺钉InheX agonscrews 规格数量n 戳 _QTY 3m			额定负荷 Ratedload Mt Ft KN.m KN		Pf Pf N/mmyJ/mm²		G(kg)
14X25	33	42	26	16	20	M4	4	2.9	64	9	109	61	0.09
16X25	33	42	26	16	20	M4	4	2.9	73	9	96	61	0.08
18X25	33	42	26	16	20	M4	4	2.9	82	9	85	61	0.07
19X25	33	42	26	16	20	M4	4	2.9	87	9	81	61	0.07
20X30	39	50	26	16	20	M5	4	6	152	15	127	65	0.11
22X30	39	50	26	16	20	M5	4	6	167	15	116	65	0.11
24X30	39	50	26	16	20	M5	4	6	182	15	106	65	0.09
25X36	45	55	26	16	20	M5	4	6	190	15	102	57	0.15
28X36	45	55	26	16	20	M5	4	6	213	15	91	57	0.12
30X36	45	55	26	16	20	M5	4	6	228	15	85	57	0.11
32X42	51	62	28	16	20	M5	4	6	243	15	80	50	0.20
35X42	51	62	28	16	20	M5	4	6	266	15	73	50	0.17
36X42	51	62	²⁸	16	20	M5	4	6	274	15	71	50	0.16
38X44	54	66 28		16	20	M6	4	10	400	21.2	93	65	0.18
40X48	58	70	28	16	20	M6	4	10	421	21.2	88	61	0.22
42X48	58	70	28	16	20	M6	4	10	442	21.2	84	61	0.19
45X55	67	82	35	20	25	M8	4	25	890	40	118	79	0.40
48X55	67	82	35	20	25	M8	4	25	949	40	110	79	0.35
50X62	74	89	35	20	25	M8	4	25	989	40	106	72	0.50
55X62	74	89	35	20	25	M8	4	25	1088	40	96	72	0.41
60X72	81	99	35	20	25	M8	4	25	1187	40	80	63	0.58
65X72	81	99	35	20	25	M8	4	25	1286	40	82	63	0.46
注：Z14A胀紧联结套螺钉的机械性能等级为8.8级。
