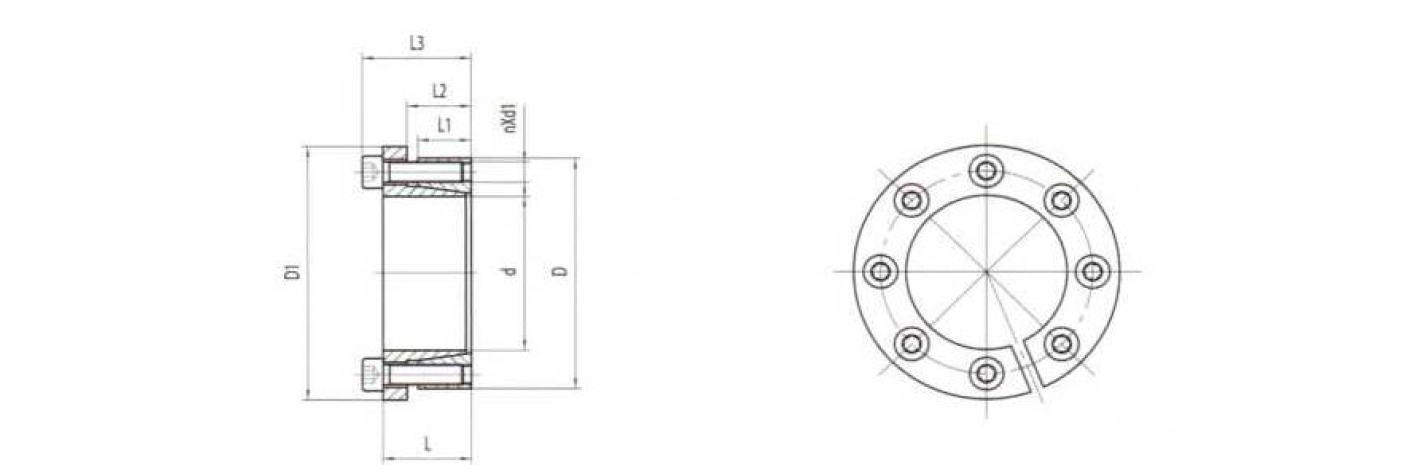

Z13C type locking assemblies

规格基本尺寸Basicdimensions								内六	角	螺钉额定负帛			Pf	Pf	g(i4/
sizesdxD								Inhexagonscrew			Rated load		N/mm2 N/mm2		F
	d	D	L	Li	12	13	Di	规格数量n		MaN.m	FtKN	Mt
	mm							chsizes	QTY			KN.m
20x47	20	47	42	26	29	48	53	M6	7	14	54	0.54	276	117	0.51
22x47	22	47	42	26	29	48	53	M6	7	14	54	0.60	253	118	0.53
24x50	24	50	42	26	29	48	56	M6	7	14	54	0.65	230	110	0.55
25x50	25	50	42	26	29	48	56	M6	7	14	54	0.68	222	111	0.65
28x55	28	55	42	26	29	48	61	M6	7	14	54	0.76	198	100	0.62
30x55	30	55	42	26	29	48	61	M6	7	14	54	0.82	186	101	0.80
32x60	32	60	42	26	29	48	66	M6	11	14	82	1.31	261	139	0.70
35x60	35	60	42	26	29	48	66	M6	11	14	82	1.44	240	140	0.81
38x65	38	65	42	26	29	48	71	M6	11	14	82	1.56	220	129	0.77
40x65	40	65	42	26	29	48	71	M6	11	14	82	1.64	209	129	1.33
42x75	42	75	51	30	35	59	81	M8	6	41	101	2.13	213	119	1.24
45x75	45	75	51	30	35	59	81	M8	6	41	101	2.28	199	119	1.44
48x80	48	80	51	30	35	59	86	M8	6	41	101	2.43	186	112	1.41
50x80	50	80	51	30	35	59	86	M8	6	41	101	2.53	179	112	1.35
55x85	55	85	51	30	35	59	91	M8	9	41	152	4.18	244	158	1.45
60x90	60	90	51	30	35	59	96	M8	9	41	152	4.56	224	149	1.55
65x95	65	95	51	30	35	59	102	M8	9	41	152	4.94	206	141	1.67
70x110	70	110	56	40	45	66	117	MIO	7	83	186	6.5	176	112	2.61
75x115	75	115	56	40	45	66	122	MIO	7	83	186	7.0	165	107	2.75
80x120	80	120	56	40	45	66	127	M10	7	83	186	7.4	153	102	2.89
85x125	85	125	56	40	45	66	132	M10	8	83	213	9.0	165	112	3.04
90x130	90	130	56	40	45	66	137	MIO	8	83	213	9.6	157	109	3.18
95x135	95	135	56	40	45	66	142	MIO	10	83	267	12.6	185	130	3.33
100x145	100	145	65	46	52	77	153	M12	7	145	270	13.3	153	105	4.62
110x155	110	155	65	46	52	77	163	M12	7	145	270	14.7	140	99	5.00
120x165	120	165	65	46	52	77	173	M12	8	145	309	18.4	147	107	5.37
130x180	130	180	66	46	52	77	188	M12	10	145	388	25.1	171	124	6.46
140x190	140	190	74	51	59	88	199	M14	11	230	586	40.15	213	157	7.73
150x200	150	200	74	51	59	88	209	M14	12	230	639	47	217	163	8.21
160x210	160	210	74	51	59	88	219	M14	13	230	692	54.3	220	167	8.64
170x225	170	225	74	51	59	88	234	M14	14	230	746	63	226	171	10.14
180x235	180	235	74	51	59	88	244	M14	14	230	746	66	212	162	10.66

注:1.Z13C型胀紧联结套螺钉的机械性能等级为12.9级
