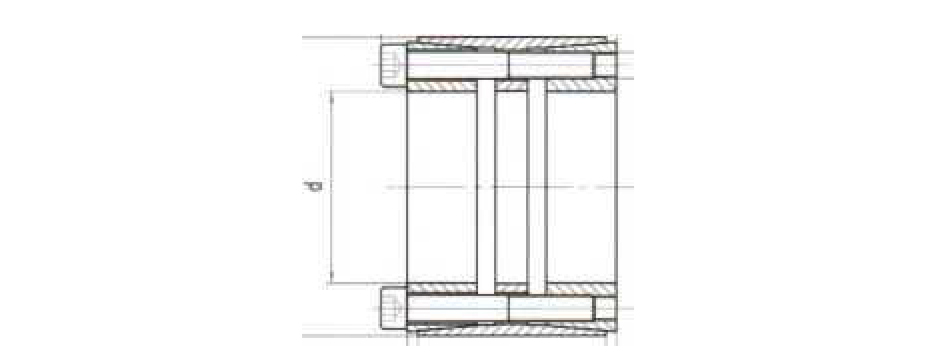

Z12A type locking assemblies

基本尺寸和参数 Basic dimensions and parameters of the locking assemblies,type Z12A

规格 sizesdXD	基本尺寸 Basicdimensions					内六角螺钉 Inhe X agonscrews			额定负荷 Ratedload		Pf N/mm²	P，％G(k£
	基本尺寸 Basicdimensions					内六角螺钉 Inhe X agonscrews			额定负荷 Ratedload			N/mm²
	d	D	I	L	LI	规格 chsizes	数量n QTY	MAN.m	FtKN	MtKN.m		N/mm²
	mm					规格 chsizes	数量n QTY	MAN.m	FtKN	MtKN.m
25x55	25	55	32	40	46	M6	6	17	67	0.84	297	101	0.47
28x55	28	55	32	40	46	M6	6	17	67	0.94	265	101	0.44
30x55	30	55	32	40	46	M6	6	17	67	1.0	248	101	0.42
35x60	35	60	44	54	60	M6	7	17	74	1.3	165	87	1.0
40x65	40	65	44	54	62	M8	7	41	145	2.9	282	116	1.1
45x75	45	75	44	54	62	M8	7	41	145	3.26	251	116	1.2
50x80	50	80	56	64	72	M8	8	41	165	4.15	200	98	1.4
55x85	55	85	56	64	72	M8	9	41	186	5.15	205	104	1.6
60x90	60	90	56	64	72	M8	10	41	207	6.2	202	106	1.7
65x95	65	95	56	64	72	M8	10	41	207	6.75	187	100	1.9
70x110	70	110	70	78	88	M10	10	83	329	11.5	223	114	3.1
80x120	80	120	70	78	88	M10	11	83	362	14.5	215	115	3.5
90x130	90	130	70	78	88	M10	12	83	390	17.8	208	115	3.8
100x145	100	145	90	100	112	M12	14	145	527	26.3	200	107	6.1
110x155	110	155	90	100	112	M12	17	145	575	31.8	198	110	6.6
120x165	120	165	90	100	112	M12	18	145	670	40.4	212	120	7.2
130x180	130	180	104	116	130	M14	16	230	759	49	180	112	11.1
140x190	140	190	104	116	130	M14	18	230	842.8	59	186	124	11.8
150x200	150	200	104	116	130	M14	19	230	896.6	67	185	127	12.6
160x210	160	210	104	116	130	M14	20	230	950	76	183	128	13.4
170x225	170	225	134	146	162	M16	19	355	1223.5	104	172	113	19.6
180x235	180	235	134	146	162	M16	20	355	1288.8	116	172	115	20.6
190x250	190	250	134	146	162	M16	21	355	1363	129.5	172	116	23.8
200x260	200	260	134	146	162	M16	22	355	1437.5	143.7	172	112	24.9
220x285	220	285	134	146	162	M16	24	355	1581.8	174	172	115	29.6
240x305	240	305	134	146	162	M16	26	355	1725	207	172	119	31.9
260x325	260	325	134	146	162	M16	28	355	1846	240	170	117	34.3
280x335	280	355	165	177	197	M20	24	690	2428.5	340	168	117	52
300x375	300	375	165	177	197	M20	25	690	2540	381	161	123	55.3
320x405	320	405	165	177	197	M20	28	690	2881	461	175	119	67.3
340x425	340	425	165	177	197	M20	29	690	2994	509	171	119	71
360x455	360	455	190	202	224	M22	28	930	3588.8	646	169	115	96.5
380x475	380	475	190	202	224	M22	30	930	3821	726	170	115	101.2
400x495	400	495	190	202	224	M22	31	930	3960	792	168	120	106
420x515	420	515	190	202	224	M22	32	930	4100	861	165	116	110.7
440x535	440	535	190	202	224	M22	24	930	4260	937	165	112	110
460x555	460	555	190	202	224	M22	24	930	4260	980	158	107	113
480x575	480	575	190	202	224	M22	28	930	5000	1200	176	121	118
500x595	500	595	190	202	224	M22	28	930	5000	1240	169	117	122
520x615	520	615	190	202	224	M22	30	930	5330	1390	174	121	126
540x635	540	635	190	202	224	M22	30	930	5330	1440	168	117	131
560x655	560	655	190	202	224	M22	32	930	5680	1590	172	121	135
580x675	580	675	190	202	224	M22	33	930	5860	1705	172	121	140
600x695	600	695	190	202	224	M22	33	930	5860	1760	166	118	144

注：Z12A型胀紧联结套螺钉的机械性能等级为12.9级。
