产品描述

Z11A/B TYPE Locking assemblies

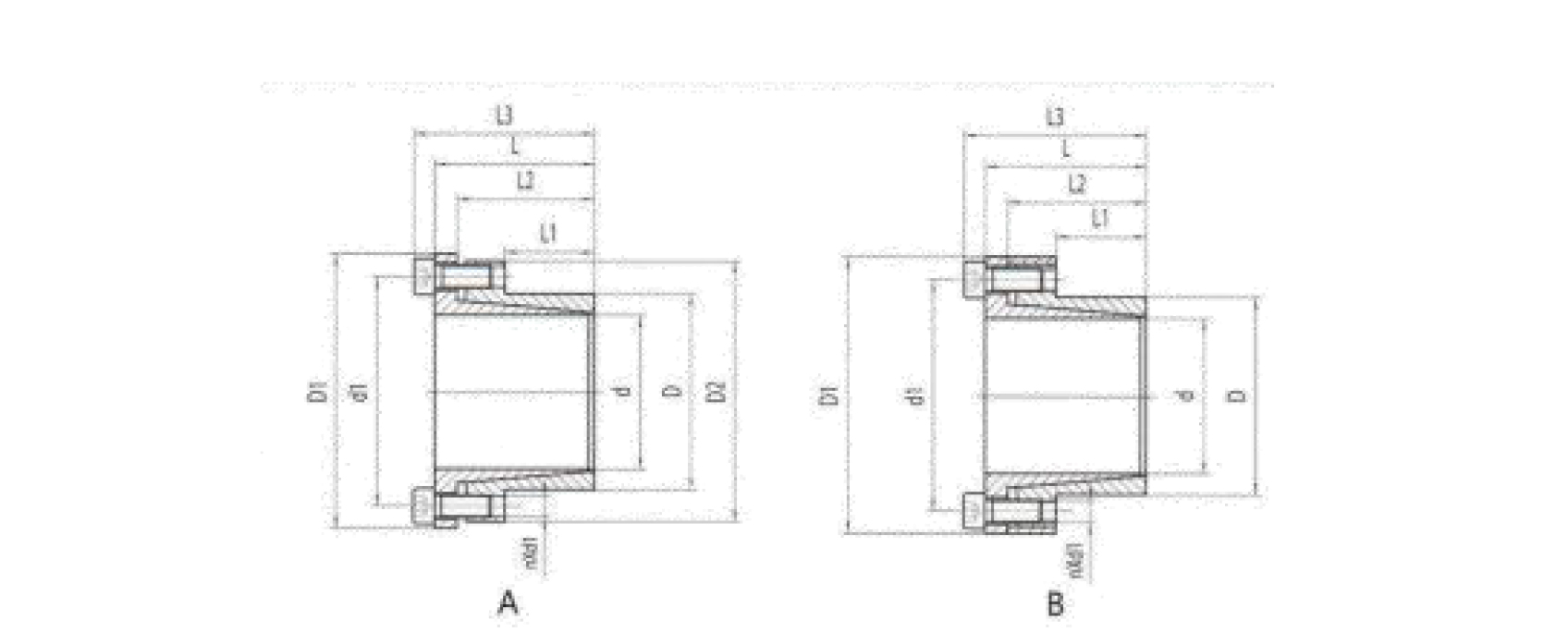

基本尺寸和参数 Basic dimensions and parameters of the locking assemblies,type Z11A/B

规格 sizes	基本尺寸 Basicdimensions								内六角螺钉InheX agonscrews			额定负荷Ratedload 1 q						Pf		G
规格 sizes	d	D	IL	LI	L2\|L3ID1			D2	规格di\|数量n		Ma	Ft		LaJ	/It	z/mrir		N/mm,		(kg)
dXD	mm								sizes	QTY	N.m	KN		N.m		T				Q
			装配		形式			■				A	B	A	B	A	B	A	B
6X14	6	14	21	10	18.5	24	25	23	M3	4	2	4	4.2	20	13	297	186	127	80	0.08
7X15	7	15	25	12	22	29	27	25	M4	3	5	7	7.3	20	29	297	186	127	80	0.08
8X15	8	15	25	12	22	29	27	25	M4	3	5	7	7.3	46	29	321	202	171	107	0.10
9X16	9	16	26	14	23	30	28	26	M4	4	5	10	7.3	50	32	243	153	138	87	0.12
10X16	10	16	26	14	23	30	28	26	M4	4	5	11.6	9.7	57	36	220	138	138	87	0.12
11X18	11	18	26	14	23	30	32	30	M4	4	5	11.6	9.7	85	53	267	167	163	102	0.14
12X18	12	18	26	14	23	30	32	30	M4	4	5	11.6	9.7	85	58	245	154	163	102	0.14
13X23	13	23	26	14	23	30	38	33	M4	4	5	15.5	9.7	93	63	210	140	128	80	0.15
14X23	14	23	26	14	23	30	38	33	M4	4	5	15.5	9.7	108	68	210	132	128	80	0.15
15X24	15	24	36	16	29	42	45	40	M6	4	17	35.5	22.4	285	179	307	193	219	138	0.26
16X24	16	24	36	16	29	42	45	40	M6	4	17	35.5	22.4	285	179	328	206	219	138	0.25
18X26	18	26	41	18	34	47	47	42	M6	4	17	35.5	22.4	320	200	290	184	202	127	0.27
19X27	19	27	41	18	34	47	49	43	M6	4	17	35.5	22.4	335	212	276	174	195	122	030
20X28	20	28	41	18	34	47	50	44	M6	4	17	35.5	22.4	350	224	262	165	187	118	030
22X32	22	32	48	25	41	54	54	48	M6	4	17	35.5	22.4	353	231	155	101	106	69	038
24X34	24	34	48	25	41	54	56	50	M6	6	17	53.4	33.6	636	400	237	149	167	105	0.40
25X34	25	34	48	25	41	54	56	50	M6	6	17	53.4	33.6	665	420	228	143	167	105	0.39
28X39	28	39	48	25	41	54	61	55	M6	6	17	53.4	33.6	745	470	204	128	146	92	0.47
30X41	30	41	48	25	41	54	62	57	M6	6	17	53.4	33.6	795	500	189	119	139	87	0.48
32X43	32	43	48	25	41	54	65	59	M6	8	17	713	44.8	1136	715	237	149	177	111	0.52
35X47	35	47	52	32	45	58	69	62	M6	8	17	713	44.8	1160	735	152	99	114	74	0.63
38X50	38	50	52	32	45	58	72	66	M6	8	17	71.3	44.8	1223	797	140	92	106	70	0.67
40X53	40	53	52	32	45	58	75	69	M6	8	17	71.3	44.8	1287	840	133	87	100	66	0.74
42X55	42	55	52	32	45	58	78	71	M6	8	17	713	44.8	1352	881	127	82	102	66	0.78
45X59	45	59	72	45	64	80	86	80	M8	8	41	119	77.6	2677	1745	155	102	119	78	1.23
48X62	48	62	72	45	64	80	87	81	M8	8	41	119	77.6	2855	1860	145	95	113	74	1.24
50X65	50	65	72	45	64	80	92	86	M8	8	41	119	77.6	2975	1940	140	92	108	70	1.40
55X71	55	71	82	55	74	90	98	92	M8	9	41	133	87.2	3680	2400	117	77	91	60	1.70
60X77	60	77	82	55	74	90	104	98	M8	9	41	133	87.2	4015	2620	107	70	84	55	1.90
65X84	65	84	82	55	74	90	111	105	M8	9	41	133	87.2	4350	2840	100	65	77	55	2.20
70X90	70	90	97	65	87	107	119	113	M10	9	83	212	139	7440	4850	123	81	96	63	3.05
75X95	75	95	97	65	87	107	126	119	M10	9	83	212	139	7970	5200	114	75	91	59	3.32
80X100	80	100	97	65	87	107	131	125	M10	12	83	283	184	1133 *	7390	144	94	15	75	3.50
85X106	85	106	97	65	87	107	137	131	M10	12	83	283	184	1204(	7850	135	88	108	71	3.81
90X112	90	112	97	65	87	107	144	137	M10	12	83	283	184	1275(	8320	128	83	102	67	4.20
注: Z11A/B型胀紧联结套螺钉的机械性能等级为12.9级。
