Z5 type locking assemblies

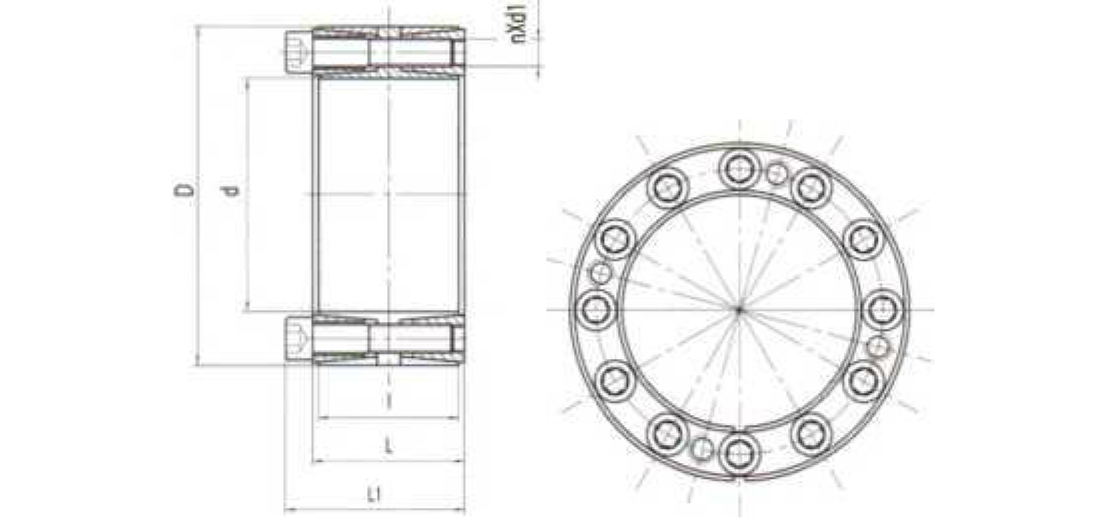

基本尺寸和参数 Basic dimensions and parameters of the locking assemblies,type Z5

规格sizesd XD		基本尺寸 Bas icdimens ions				内六角螺钉 InheXagonscrews			额定负荷 Ratedload		Pt N/mm²		G (kg)
		基本尺寸 Bas icdimens ions				内六角螺钉 InheXagonscrews			额定负荷 Ratedload			Pf
	d	D	I	L	LI	规格 disiz es	数量 n QTY	Man. m	FtKN	Mt KN.m
			mm			规格 disiz es	数量 n QTY	Man. m	FtKN	Mt KN.m
100X145	100	145	60	65	77	M12	10	145	288	14.4	192	132	4.1
110X155	110	155	60	65	77	M12	10	145	288	15.8	175	123	4.4
120X165	120	165	60	65	77	M12	12	145	346	20.8	192	139	4.8
130X180	130	180	68	74	86	M12	15	145	433	28. 1	193	139	6.5
140X190	140	190	68	74	86	M12	18	145	519	36.3	214	157	7.0
150X200	150	200	68	74	86	M12	18	145	519	39.0	200	150	7.4
160X210	160	210	68	74	86	M12	21	145	606	48.5	219	167	7.8
170X225	170	225	75	81	95	M14	18	230	712	60.6	215	162	10.0
180X235	180	235	75	81	95	M14	18	230	712	64. 1	203	155	10.6
190X250	190	250	88	94	108	M14	20	230	792	75.2	178	135	14.3
200X260	200	260	88	94	108	M14	24	230	950	95.0	203	156	15.0
210X275	210	275	98	104	120	M16	24	355	970	102.0	187	142	17.5
220X285	220	285	98	104	120	M16	18	355	990	109.0	183	141	19.8
240X305	240	305	98	104	120	M16	24	355	1318	158.0	222	176	21.4
250X315	250	315	98	104	120	M16	24	355	1340	167.5	215	170	22.0
260X325	260	325	98	104	120	M16	25	355	1370	178.0	215	172	23.0
280X355	280	355	120	126	144	M18	24	485	1590	222.5	188	149	35.2
300X375	300	375	120	126	144	M18	25	485	1650	248.0	183	146	37.4
320X405	320	405	135	142	162	M20	25	690	2140	344.0	192	152	51.3
340X425	340	425	135	142	162	M20	25	690	2140	365.0	181	144	54.1
360X455	360	455	158	165	187	M22	25	930	2670	480.0	176	139	75.4
380X475	380	475	158	165	187	M22	25	930	2670	508.0	166	133	79.0
400X495	400	495	158	165	187	M22	25	930	2670	535.0	158	128	82.8
420X515	420	515	158	165	187	M22	30	930	3200	673.0	181	147	86.5
450X555	450	555	172	180	204	M24	30	1200	3700	832.5	175	142	112.0
480X585	480	585	172	180	204	M24	32	1200	3950	948.0	175	143	119.0
500X605	500	605	172	180	204	M24	32	1200	3950	988.0	168	139	123.0
530X640	530	640	190	200	227	M27	30	1600	4320	1145.0	157	130	15L0
560X670	560	670	190	200	227	M27	30	1600	4320	1210.0	148	124	160.0
600X710	600	710	190	200	227	M27	32	1600	4610	1380.0	147	124	170.0
注：Z5型胀紧联结套螺钉的机械性能等级为12.9级.
