产品描述

TLC扭矩限制型联轴器（链轮摩擦式安全联轴器）

★结构特点 •结构：此联轴器是有随意性元件挠性安全联轴器的一种形式，由双排滚子链联接两半联轴节，调节螺母，便摩擦片与链轮之间压紧产生一定的摩擦力矩, 当过载时，链轮与摩擦片之间可产生相对滑动，起安全保护作用。扭力范围可按碟形弹簧的压缩量调整。载荷正常进即恢复正常使用。（参照JB/ZQ4007） •特点：（1）具有少量减振、缓冲和补偿性能。（2）对电机和其他零件起保护作用。（3）工作可靠，作用寿命长，装拆维修方便。（4）可应用于潮湿、多尘等恶劣环境。 •标注示例：扭矩限制型联轴器 TLC500-1 dl=30, d2=55 记为：TLC500-1-30/55

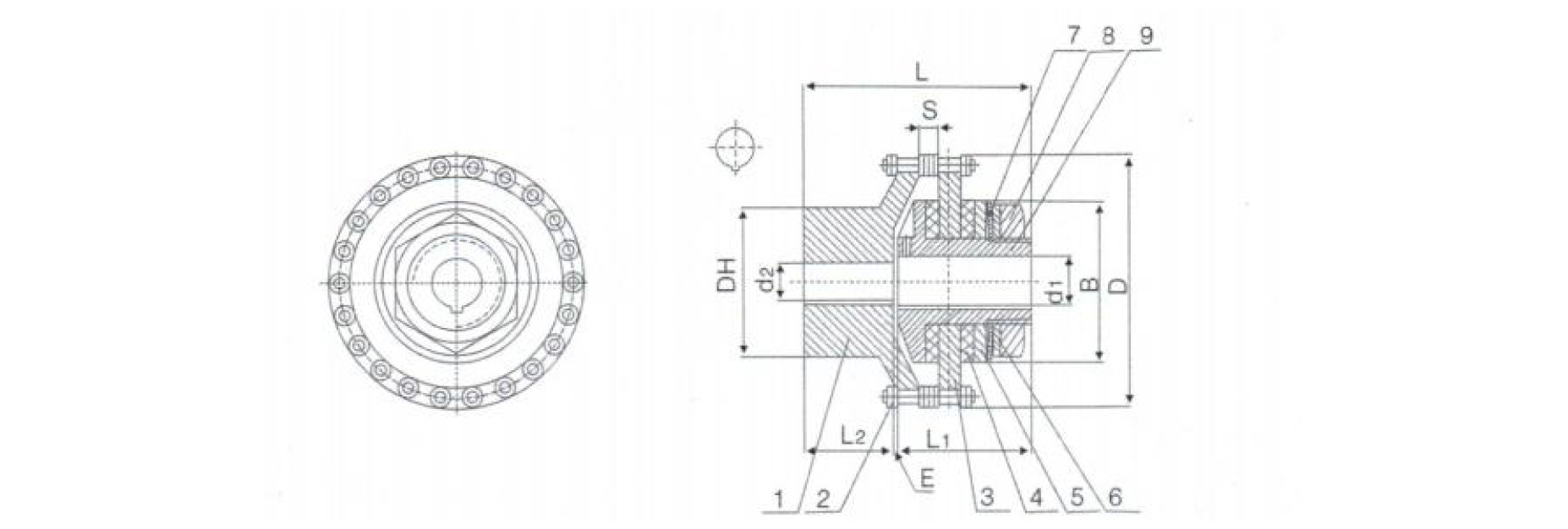

1.带链轮半联轴节2.双排滚子链3.链轮4.摩擦片5.挡板6.压板7.碟形弹簧8.调节螺母9.半联轴节

TLC型扭矩限制型联轴器基本参数和主要尺寸

型号	扭矩范围（kgf・m）		许用转速（rpm）	链伦节田		巨及齿数	D	DH	L1	L2	L	S	0dl (H7)	0d2 (H7)	重量 (kg)
				节距
TLC200-1	3-10		1200	12.7		16	76	50	29	24	55	7.5	6-14	8-32	1.0
TLC200-2	6. 36-20
TLC250-1	6. 3-28		1000	12.7		22	102	56	48	25	76	7.4	8-22	13-38	1.9
TLC250-2	14-56
TLC350-1	20-80		800	15. 875		24/26	137	70	62	37	103	9.7	10-25	13-45	4. 2/4. 5
TLC350-2	40-140
TLC500-1	48-224		500	19. 05		28	188	105	76	40	120	11.6	12-42	18-65	10
TLC500-2	90-400
TLC700-1	125-560		400	25.4		28	251	150	98	66	168	15.3	15-64	23-90	26
TLC700-2	224-1120
TLC100-1	400-1300		300	44.45		22	355	137	115	71	189	26.2	20-72	33-95	66
TLC100-2	600-1900
TLC140-1	900-2720		200	50.8		26	470	167	150	80	235	30. 1	30-100	38-115	140
TLC140-2	2000-4000
TLC240-1	2500-5000		140	50.8		36	631	237	175	120	300	30. 1	40-130	43-150	285
TLC240-2	4700-9500
0订货描述示例： Order form：		TLC350			022/040				022/CP4O 键槽(P22/(P40keyway
		规格与型号 Size/type of joint			链轮孔径/扭力限制器f 孔径 Sprocket H7/TLCH7				贲品孔径(H7 )键槽按GB/T3852-1997 (JS9)标准 Finish bore (H7) Keyway to GB/T3852 SHEET 1997 (JS9)

TLC扭矩限制型联轴器

•轴与轴连接 Shaft-to-shaft-connection
•扭向弹性力矩限制器 Torsionally flexible safety clutch
•轴向插入，安装方便Axial plug-in
•能补偿安装偏差 Able to compensate for misalignment
•可装载设备上调节打滑力矩Torque can be set while in place
•成品孔径公差按照ISO标准为H7,键槽宽公差按照标准为JS9 Finish
bore according to ISO fit H7, feather keyway according to DIN 6885 sheetl-JS9

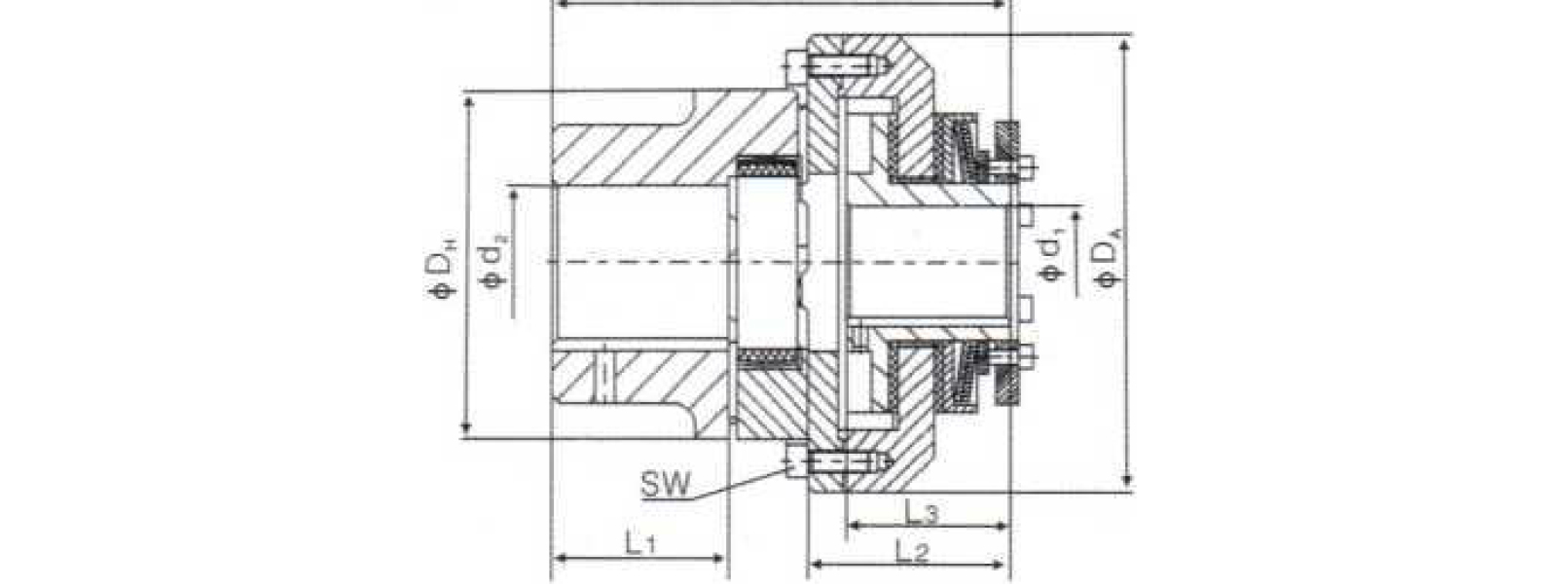

扭力限制型联轴器的尺寸 Capacity and Dimension of Torque Limiter Couplin

型号Model	扭矩范围 Torque Range (Nm)	最高转速 Max. speed unbalancde rpm	dl	d2	Da	Dh	L	LI	12	L3	SW
TLX 200-1	2. 9-9. 8	1800	8-14	6-19	70	40	77	25	36	29	6-M4
TLX 200-2	6. 9-20
TLX 250-1	6. 9-27	1800	10-22	8-24	87	55	106	30	58	48	6-M5
TLX 250-2	14-54
TLX 350-1	20-74	1800	17-25	10-28	118	65	129	35	74	62	6-M6
TLX 350-2	34-149
TLX 500-1	47-210	1800	20-42	14-42	158	95	166	50	90	76	8-M8
TLX 500-2	88-420
TLX 700-1	116-569	1400	30-64	22-65	216	135	225	75	115	98	8-M10
TLX 700-2	223-1080
TLX 10-16	400-1240	1400	30-72	40-90	300	200	284	100	139	115	8-M12
TLX 10-24	590-1860

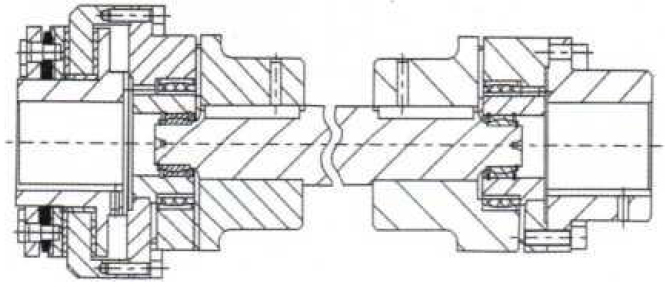

•带中间轴联轴器
as intemediate shaft doupling
•适合较大的轴间距离
for large shaft distance dimensions
•可和钢膜片联轴器组装
available in combination with or steel lamina couplings

。订货描述示

TLX 350-2	020/024 020/024 键槽Ct>28/e40keyway
规格与型号 Size/type of joint	联轴器孔径/扭力限制器孔径 Coupling H7/BWTLH7	成品孔径(H7 )键槽按 GB/T3852-1997 ( JS9 )标准 Finish bore (H7) Keyway to GB/T3852 sheet 1997 (JS9)
