产品描述

(JB/T 8854.3-2001 替代 JB/T 8854.2-1999)

♦标记示例：
♦ GICL5型鼓形齿式联轴器
主动端：Y型轴孔,A型键槽di=60, L=142 从动端：Ji型轴孔，
型键槽d₂=65, L=107 GW联轴器辫
JB/T 8854.3-2001

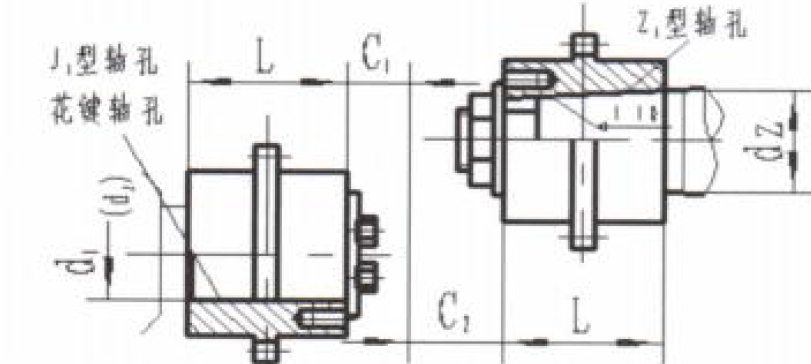

联轴器的主要尺寸和参数(JB/T 8854.3-2001)

型号	额定转矩 kN・m	许用转速 rpm	轴孔直径 dl、 d2、	轴孔长度		D	D1	D2	B	A	C	Cl	C2	e	转动惯量 kg»m²	质量 kg
				Y	Z1
				L
			mm
GIGL1	0.8	7100	16、18、19	42	一	125	95	60	115	75	20	-	-	30	0.009	5.9
			20、22、24	52	38						10	-	24
			25、28	62	44						2.5	一	19
			30、32、35、38	82	60							15	22
GIGL2	1.4	6300	25、28	62	44	144	120	75	135	88	10.5	-	29	30	0.02	9.7
			30、32、35、38	82	60						2.5	12.5	30
			40、42、45、48	112	84							13.5	28
GIGL3	2.8	5900	30、32、35、38	82	60	174	140	95	155	106	3	24.5	25	30	0.047	17.2
			40、42、45、48、 50、 55、 56	112	84							17	28
			60	142	107								35
GIGL4	5.0	5400	32、 35、 38	82	60	196	165	115	178	125	14	37	32	30	0.091	24.9
			40、42、45、48、 50、 55、 56	112	84						3	17	28
			60、63、65、70	142	107								35

GICL型鼓形齿式
联轴器的主要尺寸和参数(JB/T 8854.3-2001)

型号	额定转矩kN・m	许用转速 rpm	轴孔直径 dl、d2	轴孔长度		D	DI	D2	B	A	C	Cl	C2	e	*转动惯量 kgm²**	质量 kg
				Y Ji、 Z1
				L
			mm
GICL5	8.0	5000	40, 42, 45, 48, 50, 55, 56	112	84	224	183	130	198	122	3	25	28	30	0. 167	38
			60, 63, 65, 70, 71, 75	142	107							20	35
			80	172	132							22	43
GICL6	11.2	4800	48, 50, 55, 56	112	84	241	200	145	218	160	6	35	35	30	0. 267	48.2
			60, 63, 65, 70, 71, 75	142	107						4	20	35
			80, 85, 90	172	132							22	43
GICL7	15.0	4500	60, 63, 65, 70, 71, 75	142	107	260	230	160	244	180	4	35	35	30	0. 453	68.9
			80, 85, 90, 95	172	132							22	43
			100	212	167								48
GICL8	21.2	4000	65, 70, 71, 75	142	107	282	245	175	264	193	5	35	35	30	0. 646	83.3
			80, 85, 90, 95	172	132							22	43
			100, 110	212	167								48
GICL9	26.5	3500	70, 71, 75	142	107	314	270	200	284	208	10	45	45	30	1.036	110
			80, 85, 90, 95	172	132						5	22	43
			100, 110, 120, 125	212	167								49
GICL10	42.5	3200	80, 85, 90, 95	172	132	346	300	220	330	249	5	43	43	30	1.88	157
			100, 110, 120	212	167							22	49
			130, 140	252	202							29	54
GICL11	60.0	3000	100, 110, 120, 125	212	167	380	330	260	360	267	6	29	49	40	3. 28	217
			130, 140, 150	252	202								54
			160	302	242								64
GICL12	80.0	2600	120	212	167	442	380	290	416	313	6	57	57	40	5. 08	305
			130, 140, 150	252	202							29	55
			160, 170, 180	302	242								68
GICL13	112	2300	140, 150	252	202	482	420	320	476	364	7	54	57	40	10. 06	416
			160, 170, 180	302	242							32	70
			190, 200	352	282								80
GICL14	160	2100	160, 170, 180	302	242	520	465	360	532	415	8	42	70	40	16. 774	594
			190, 200, 220	352	282							32	80
GICL15	224	1900	190, 200, 220	352	282	580	510	400	556	429	10	34	80	40	26. 55	783
			240, 250	410	330							38	-
GICL16	355	1600	200, 220	352	282	680	595	465	640	501	10	58	80	50	52. 22	1134
			240, 250, 260	410	330							38	-
			280	470	380							38	-
GICL17	400	1500	220	352	282	720	645	495	672	512	10	74	-	50	69	1305
			240, 250, 260	410	330							39
			280, 300	470	380							39
GICL18	500	1400	240, 250, 260	410	330	775	675	520	702	524	10	46	-	50	96. 16	1626
			280, 300, 320	470	380							41
GICL19	630	1300	260	410	330	815	715	560	744	560	10	67	-	50	115.6	1773
			280, 300, 320	470	380							41
			340	550	450

♦注：1.联轴器质量和转动惯量是按轴孔直径和长度计算的近似值。
2. D2N465mm,其密封圈釆用圆形断面橡皮条粘结而成。
3. J1型轴孔根据需要，也可以不使用轴端挡圈。
4. 允许角向补偿量1° 30，。
5. 允许径向补偿量列干下表。

型号	GICL1	GICL2	GICL3	GICL4	GICL5	GICL6	G1CL7	GICL8	GICL9	GICLIO
AY	1.96	2. 36	2. 75	3.27	3.8	4.3	4.7	5. 24	5. 63	6.81
型号	GICLI1	GICLI2	GICLI3	GICLI4	GICLI5	GICLI6	GICLI7	GICLI8	GICLI9	GICL20
AY	7. 46	8. 77	10. 08	11. 15	11.36	13.3	13.87	14. 53	15.71	16. 49
型号	GICL21	GICL22	GICL23	GICI24	GICL25	GICL26	GICL27	GICL28	GICL29	GICL30
AY	17. 02	17. 28	18. 06	18.6	19.4	19.9	19.92	21.2	21. 1	21.7
