GIICLZ型鼓形齿式联轴器

PDF下载

产品描述

GIICLZ型鼓形齿式联轴器
主要尺寸和参数(JB/T 8854.2-2001 替代 JB/T8854.3-1999)

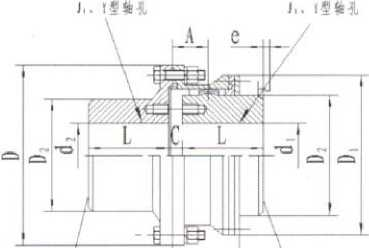

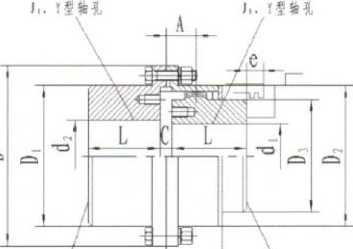

A 型(适用于GIICLZ1GIICLZ13) B 型(适用于 GIICLZ14-GIICLZ25)
联轴器的主要尺寸和参数(JB/T 8854.2-2001)

型号 额定转矩
kN*m		 许用转速
rpm		 轴孔直径 轴孔长度L D D1 D2 D3 C H A B e 转动 惯量 kg.m2 质量
kg
dl、d2 Y型|J1型
mm
GIICLZ1 0. 40 4000 16, 18, 19 42 — 103 71 71 50 8 2 18 38 38 0. 004 3.5
20, 22, 24 52 38 0. 00375 3.3
25, 28 62 44 0. 004 3.5
30, 32, 35, 38* 82 60 0. 005 4.1
40*, 42*. 45*, 48*, 50* 112 84 0. 007 5.7
GIICLZ2 0.71 4000 20, 22, 24 52 38 115 83 83 60 8 2 21 44 42 0. 00675 5.3
25, 28 62 44 0. 00625 4.8
30, 32, 35, 38 82 60 0. 007 5.7
40, 42, 45, 48*, 50*, 55*,
56*		 112 84 0. 008 7.2
60* 142 107 0.01 9.2
GIICLZ3 1. 12 4000 22, 24 52 38 127 95 95 75 8 2 22 45 42 0. 009 3.8
25, 28 62 44 0.011 7.8
30, 32, 35, 38 82 60 0.011 7.6
0.01325 9.8
40, 42, 45, 48, 50, 55,
56		 112 84
60*. 63*. 65*, 70* 142 107 0.01675 12,5
GIICLZ4 1.8 4000 38 82 60 149 116 116 90 8 2 24.5 49 42 0. 02125 10.5
40, 42, 45, 48, 50, 55,
56		 112 84 0. 0255 13.5
0. 039 16.5
60, 63, 65, 70*. 71*,
75*		 142 107
80* 172 132 0. 04875 19,4
GIICLZ5 3. 15 4000 40, 42, 45, 48, 50, 55,
56		 112 84 167 134 134 105 10 2.5 27,5 54 42 0. 044 18. 1
0. 05175 23. 1
60, 63, 65, 70, 71, 75 142 107
80*. 85*. 90* 172 132 0. 0625 28.5
GIICLZ6 5. 00 4000 45, 48, 50, 55, 56 112 84 187 153 153 125 10 2.5 28 55 42 0. 075 23.9
60, 63, 65, 70, 71, 75 142 107 0. 089 29.3
0. 10425 35.4
80, 85, 90, 95* 172 132
100*, (105) * 212 167 0.1065 36.2
