首页>>产品中心 > 联轴器

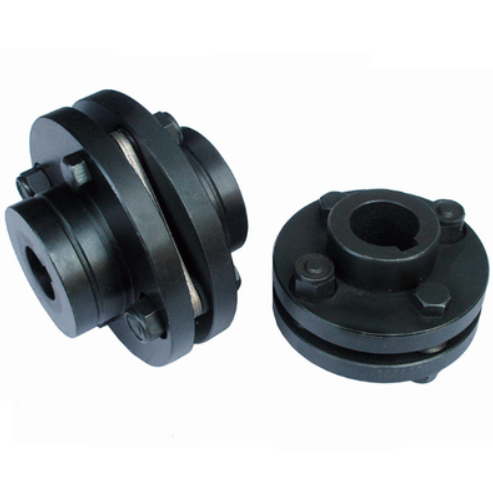

JM型弹性膜片联轴器

PDF下载

产品描述

JM.JMJ型弹性膜片
联轴器（JB/T 9147-1999）
结构特性:
■按传递转矩及挠性大小分四、六、八等分连杆形式
■承载能力大，适用范围大，寿命长，传递公称转矩为25~
1000000N • m
■工作温度-40。~+250。，且无需润滑，可在腐蚀介质中工作。
■与齿式联轴器比较，结构简单，易加工、维修，振动小，无噪声, 适合高转速下使用。
■装拆、检査方便，拆卸时传动系统主从动部分可不轴向移位而脱 开。
■广泛应用于冶金、轧钢、矿山、化工、造船、泵、风机等行业。

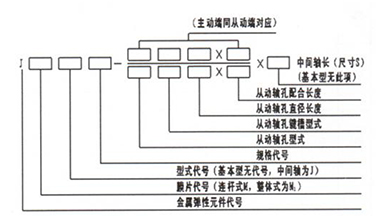

♦标记示例：
型式与标记,轴孔和键槽型式按GB/T 3852的规定轴孔长度优选L推荐值。
1、JM5膜片联轴器
主动端: v型轴孔，A型键槽，d=50mm，L= 84mm
从动端:z型轴孔，c型键槽，d=55mm，L=84mm(不含沉孔长度)
联轴器︰JM550×84/ZC55×84
JB/T9147-1999

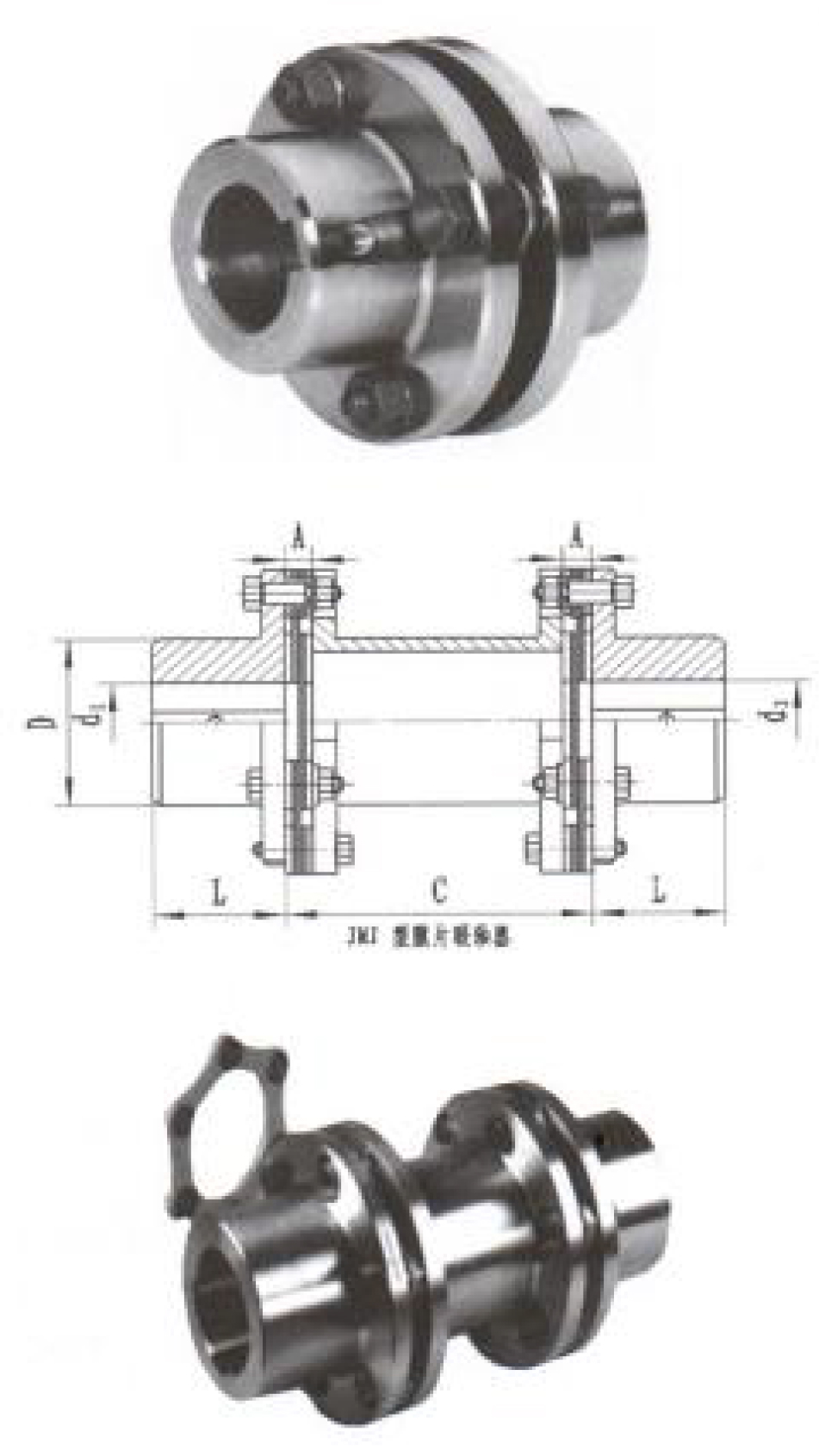

2、JMJ6型整体式接中间轴型膜片联轴器主动端∶Y型轴孔，A型键槽，d=65mm，L=142mm从动端︰型轴孔，B型键槽，d=70mm，L=107mm整体式膜片中间轴C=100
联轴器∶JMJ6,65×142/YB70×107
JB/T 9147-1999

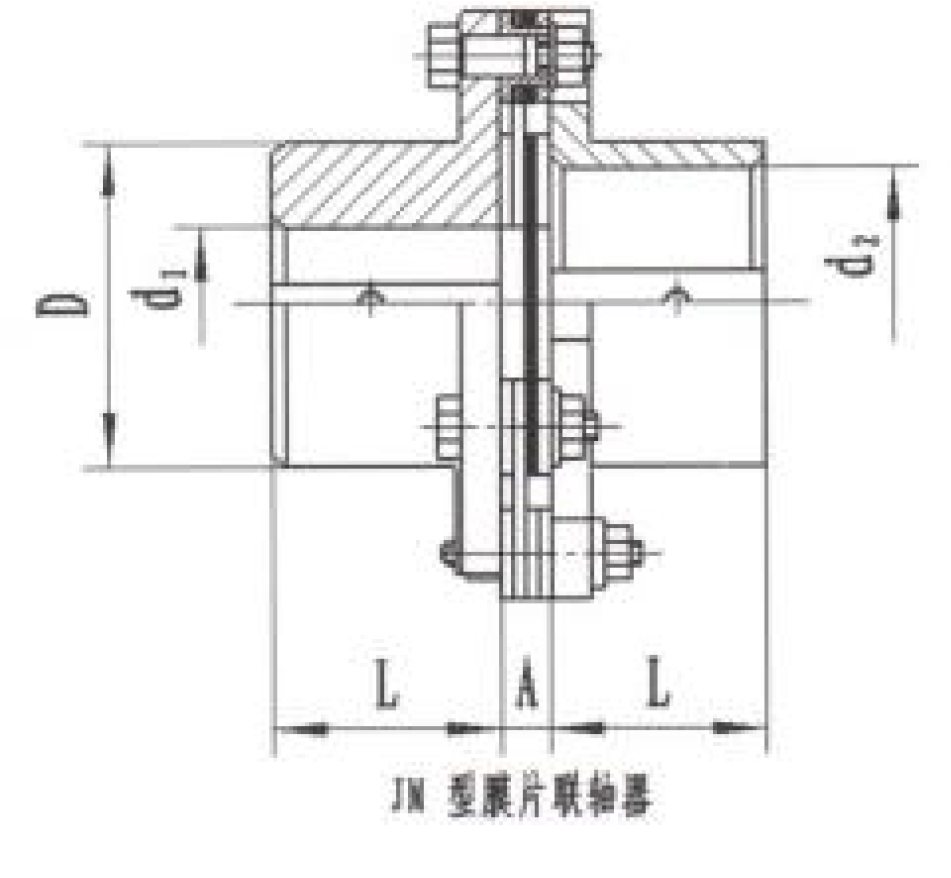

Jm型弹性膜片联轴器的
基本参数和主要尺寸(JB/T 9147-1999)
型号 公称 转矩
N*m		 瞬时最 大转矩
N・m		 最大转 速rpm 轴孔直径
dl、d2		 轴孔长度mm D
mm		 许用补偿量 重量
kg		 转动惯 量 kg*m2
J1 型 Y型 L 推荐 轴向
AX
mm		 角向
L L
JM1 40 63 10700 14 27 32 35 80 1 1 0.9 0.0005
16, 18, 19 30 42
20, 22, 24 38 52
25, 28 44 62
JM2 63 100 9300 20, 22, 24 38 52 40 92 1.4 0.0011
25, 28 44 62
30, 32, 35, 38 60 82
JM3 100 200 8400 25, 28 44 62 45 102 2.1 0.002
30, 32, 35, 38 60 82
40, 42, 45 84 112
JM4 250 400 6700 30, 32, 35, 38 60 82 55 128 4.2 0.006
40, 42, 45, 48, 50,
55		 84
JM5 500 800 5900 35, 38 60 82 65 145 6.4 0.012
40, 42, 45, 48, 50,
55, 56		 84 112
60, 63, 65 107 142
JM6 800 1250 5100 40, 42, 45, 48, 50,
55, 56		 84 112 75 168 9.6 0.024
60, 63, 65, 70, 71,
75		 107 142
JM7 1000 2000 4750 45, 48, 50, 55, 56 84 112 80 180 12.5 0.0365
60, 63, 65, 70, 71,
75		 107 142
80 132 172
JM8 1600 3150 4300 50, 55, 56 84 112 200 15.5 0.057
60, 63, 65, 70, 71,
75		 107 142
80, 85 132 172
JM9 2500 4000 4200 55, 56 84 112 80 205 2.5 1 16.5 0.065
60, 63, 65, 70, 71,
75		 107 142
80, 85 132 172
JM型弹性膜片联轴器
基本参数与主要尺寸(JB/T 9147-1999)
型号 公称转 矩
N・m		 瞬时最 大转矩
N・m		 最大转 速
rpm		 轴孔直径
dl、d2		 轴孔长度mm D
mm		 A mm 许用补偿 量 重量
kg		 转动 惯量
Kg ■ m2
J1型 Y型 L推>
<荐		 轴 向
AX
mm		 角向
O
L L
JM10 3150 5000 4000 55, 56 84 112 90 215 20+0.4 2.5 1 19.5 0. 083
60, 63, 65, 70, 71,
75		 107 142
80, 85, 90 132 172
JM11 4000 6300 3650 60, 63, 65, 70, 71,
75		 107 142 100 235 23 + 0.5 25 0. 131
80, 85, 90, 95 132 172
JM12 5000 8000 3400 60, 63, 65, 70, 71,
75		 107 142 250 30 0. 174
80, 85, 90, 95 132 172
100 167 212
JM13 6300 10000 3200 63, 65, 70, 71, 75 107 142 110 270 36 0. 239
80, 85, 90, 95 132 172
100, 110 167 212
JM14 8000 12500 2850 65, 70, 71, 75 107 142 115 300 27 + 0.6 45 0. 38
80, 85, 90, 95 132 172
100, 110 167 212
JM15 10000 16000 2700 70, 71, 75 107 142 125 320 55 0.5
80, 85, 90, 95 132 172
100, 110, 120, 125 167 212
JM16 12500 20000 2450 75 107 142 140 350 32 + 0.7 75 0. 85
80, 85, 90, 95 132 172
100, 110, 120, 125 167 212
130 202 252
JM17 16000 25000 2300 80, 85, 90, 95 132 172 145 370 85 1. 1
100, 110, 120, 125 167 212
130, 140 202 252
JM18 20000 31500 2150 90, 95 132 172 165 400 4 1 115 1.65
100, 110, 120, 125 167 212
130, 140, 150 202 252
160 242 302
JM19 25000 40000 1950 100, 110, 120, 125     175 440 38±0.9 150 2. 69
130, 140, 150
160, 170
JM型弹性膜片联轴器
基本参数与主要尺寸(JB/T 9147-1999)
型 号 公称转 矩
N・m		 瞬时最 大转矩
N・m		 最大 转速
rpm		 轴孔直径
dl、d2		 轴孔长度mm D
mm		 A
mm		 许用* '偿量 重量 kg 转动惯量 Kg・m2
J1型 Y型 L推>
{荐		 轴向
  ΔX
mm		 角向
O
L L
JM20 31500 50000 1850 110, 120, 125 167 212 185 460 38 + 0.9 4 1 17qZ 3. 28
130, 140, 150 202 252
160, 170, 180 242 302
JM21 35500 56000 1800 120, 125 167 212 200 480 200 4. 28
130, 140, 150 202 252
160, 170, 180 242 302
190, 200 282 352
JM22 40000 63000 1700 130, 140, 150 202 252 210 500 230 5. 18
160, 170, 180 242 302
190, 200 282 352
JM23 50000 80000 1600 140, 150 202 252 220 540 44±1 275 7.7
160, 170, 180 242 302
190, 200, 220 282 352
JM24 63000 100000 1450 150 202 252 240 600 50+1.2 380 9.3
160, 170, 180 242 302
190, 200, 220 282 352
240 330 410
JM25 80000 125000 1400 160, 170, 180 242 302 255 620 410 15.3
190, 200, 220 282 352
240, 250 330 410
JM26 90000 140000 1300 180 242 302 275 660 510 20.9
190, 200, 220 282 352
240, 250, 260 330 410
JM27 112000 180000 1200 190, 200, 220 282 352 295 720 60±1.4 6 620 32.4
240, 250, 260 330 410
280 380 470
JM28 140000 200000 1150 220 282 352 300 740 680 36
240, 250, 260 330 410
280, 300 380 470
JM29 160000 224000 1100 240, 250, 260 330 410 320 770 780 43.9
280, 300, 320 380 470
JM30 180000 280000 1050 250, 260 330 410 350 820 950 60.5
280, 300, 320 380 470
340 450 550
