JSB垂直方向安装蛇形弹簧联轴器

PDF下载

产品描述

JSB型垂直方向安装罩壳蛇形弹簧
联轴器(JB/T 8869-2000)

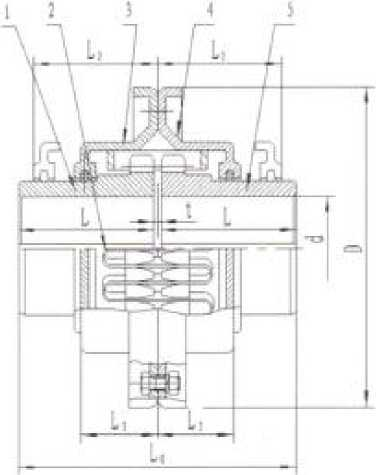

1、 5—华联釉器;
2— 润滑孔；
3— 罩売；
4一蛇形弹簧.



JSB型垂直方向安装罩壳蛇形弹簧联轴器
基本参数和主要尺寸(JB/T 8869-2000)
型号 公称转矩
Tn
N*m		 许用转速
M
rpm		 轴孔直径d L L0 L2 L3 D 间隙
t		 质量m (无 孔)kg 润滑油
kg
JSB1 45 5000 18, 19 47 97 48 24 112 3 L95 0.0272
20, 22, 24
25, 28
JSB2 140 22, 24 25 122 2.59 0.048
25, 28
30, 32, 35
JSB3 224 25, 28 50 103 51 51 130 3.36 0.0544
30, 32, 35, 38
40, 42
JSB4 400 32, 35, 38 60 123 61 31 149 5.44 0.068
40, 42, 45, 48, 50
JSB5 630 40, 42, 45, 48, 50, 55,
56		 63 129 64 32 163 7.26 0.0862
JSB6 900 5500 48, 50, 55, 56 76 155 67 34 174 10.4 0.113
60, 63, 65
JSB7 1800 4750 55, 56 89 181 89 44 200 17.7 0.172
60, 63, 65, 70, 71, 75
80
JSB8 3150 4000 65, 70, 71, 75 96 199 96 147 233 25.4 0.254
80, 85, 90, 95
JSB型垂直方向安装罩壳蛇形弹簧联轴器
基本参数和主要尺寸(JB/T 8869-2000)
型号 公称转矩
Tn
N*m		 许用转速
[n]
rpm		 轴孔直径d L L0 L2 L3 D 间隙
t		 质量
m
(无孔)kg		 润滑油 kg
JSB9 5600 3250 75 120 245 121 60 268 6 42.2 0.425
80, 85, 90.95
100, 110
JSB10 8000 3000 80, 85, 90, 95 127 259 124 63 287 54.4 0.508
100, 110, 120
JSB11 12500 2700 90, 95 149 304 143 74 320 81.6 0.735
100, 110, 120, 125
130, 140
JSB12 18000 2400 110, 120, 125 162 330 146 75 379 122 0.907
130, 140, 150
160, 170
JSB13 25000 2200 120, 125 184 374 156 78 411 180 1.13
130, 140, 150
160, 170, 180
190, 200
JSB14 35500 2000 140, 150 183 372 204 107 475 230 1.95
160, 170, 180
190, 200
JSB15 50000 1750 160, 170, 180 216 438 216 115 533 321 2.81
190, 200, 220
240
JSB16 63000 1600 180 226 120 584 448 3.40
190, 200, 220
240, 250, 260
♦注：1.若轴孔形式按GB/T3852与制造厂协商。2.质量，转动惯量是无孔的计算值。

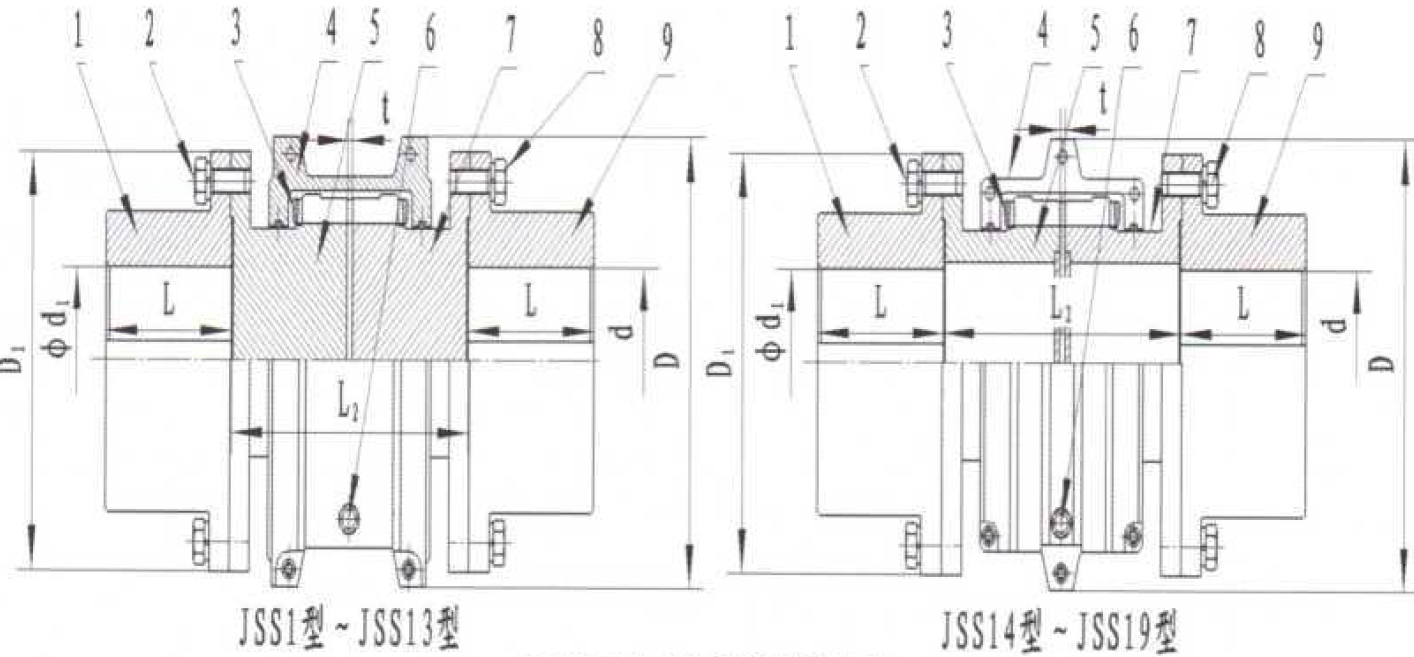

1、9-联接法兰2, 8-螺栓  3-蛇型弹簧 4-罩壳 5、7-半联轴节 6-润滑孔
JSS型蛇形弹簧联轴器(JB/T 8869-2000)
