JSJ带中间轴蛇形弹簧联轴器

PDF下载

产品描述

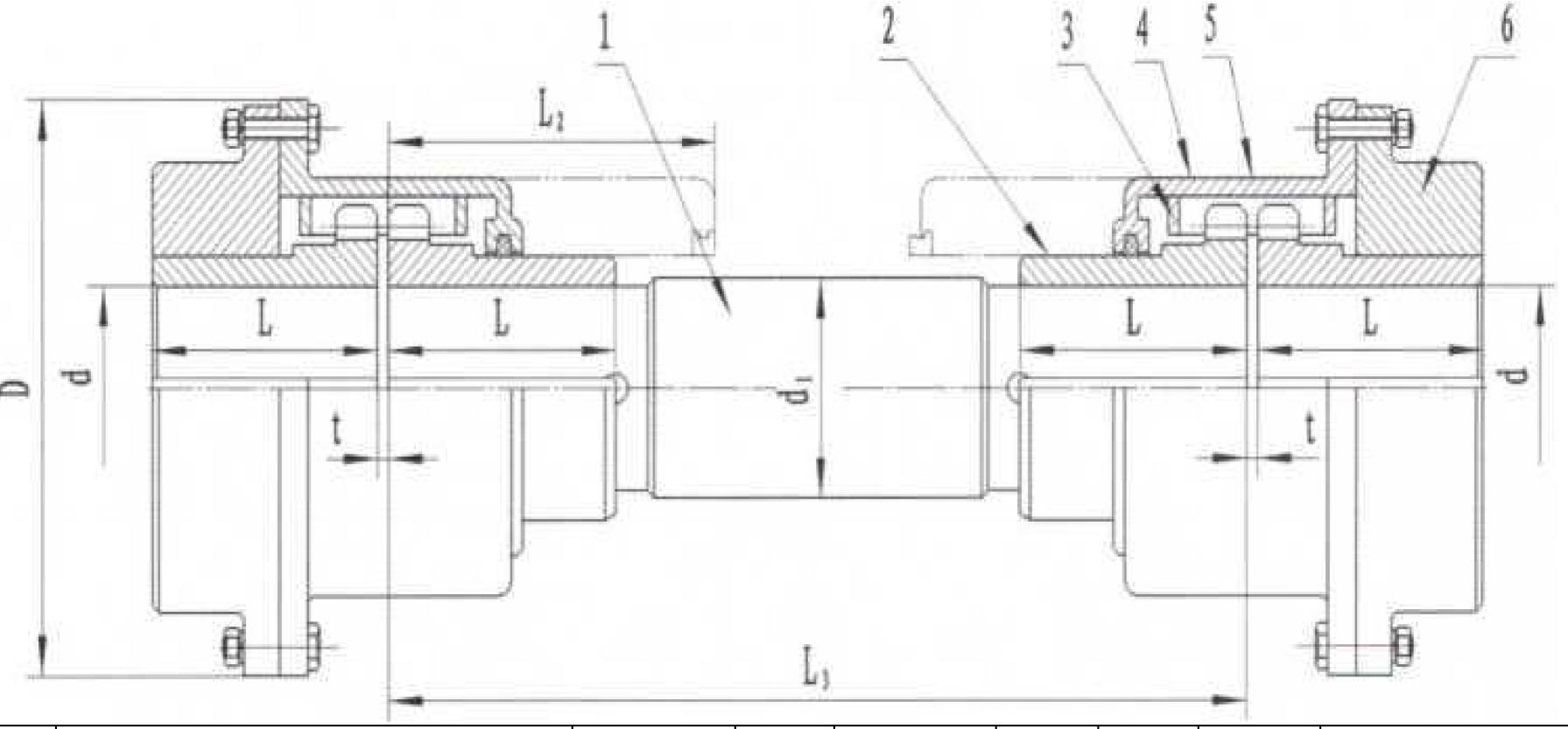

JSJ型接中间轴蛇形弹簧联轴器
基本参数和主要尺寸（JB/T 8869-2000） /mm



型号 公称 转矩
Tn
N*m		 轴孔直径
d		 中间轴
dl		 L 中间轴
L3
min		 D L2 间隙
t		 质最
m
（每端、无孔）
kg		 润滑油 （每端）
kg
JSJ1 140 22、24 28 48 162 H6 78 3 3.9 0. 0408
25、28
30、 32、 35
JSJ2 400 32、 35、 38 35 60 195 158 94 8.85 0. 068
40、 42、 45、 48、 50
JSJ3 900 48、 50、 55、 56 50 76 213 183 103 15.6 0. 113
60、 63、 65
JSJ4 1800 55、56 63 89 275 218 134 26.4 0. 172
60、 63、 65、 （70、 71、 75）
80
JSJ5 3150 65、 70、 71、 75 75 98 294 245 144 5 37.2 0. 254
80、85
JSJ6 5600 75 90 120 372 286 182 63 0. 426
80、 85、 90、 95
100、 110
JSJ7> 8000 80、 85、 90、 95 100 127 391 324 191 83.5 0. 508
100、 110、 120
♦注：1.若轴孔型式按GB/T3852与制造厂协商。2.质量是无孔的计算近似值。
JSJ型接中间轴蛇形弹簧联轴器
基本参数和主要尺寸（JB/T 8869-2000）
型号 公称 转矩
Tn
N・m		 轴孔直径d 中间轴
dl		 L 中间轴
L3
min		 D L2 间隙
t		 质量m （每 端、无孔）
kg		 润滑油
（每端）
kg
JSJ8 12500 90, 95 120 150 453 327 220 6 98 0. 735
100, 110, 120, 125
130, 140
JSJ9 18000 110, 120, 125 130 162 463 355 225 140.2 0. 907
130, 140, 150
160, 170
JSJ10 25000 120, 125 140 184 482 419 235 209.6 1. 13
130, 140, 150
160, 170, 180
190, 200
JSJ11 35500 140, 150 160 183 549 478 268 276.7 1.95
160, 170, 180
190, 200
JSJ12 50000 160, 170, 180 200 198 587 548 287 381 2.81
190, 200, 220
240
JSJ13 63000 180 216 622 604 305 519 3. 49
190, 200, 220
240, 250
JSJ14 90000 200, 220 220 239 673 665 270 718 3. 76
240, 250, 260
280
JSJ15 125000 240, 250, 260 250 259 711 708 350 898 4.4
280, 500, 320
JSJ16 160000 280, 300, 320 280 289 744 782 366 1205 5. 62
340, 360
♦注：1.若轴孔型式按GB/T3852与制造厂协商。2.质量是按无孔的计算近似值。
