JSP型带制盘轮蛇形弹簧联轴器

PDF下载

产品描述

JSP型带制动盘蛇形弹簧联轴器
基本参数和主要尺寸(JB/T 8869-2000)
型号 公称转 矩
Tn
N*m		 许用转 速
[n]
rpm		 制动盘 轴孔直径d L L1 D D1 间隙
t		 质量m
(无孔无 盘)kg		 润滑油
kg
直径
D0		 宽度
B
JSP1 200 3800 315 30 20, 22, 24 63 88 150 125 3 9. 579 0. 086
25, 28
30, 32, 35, 38
40, 42, 45, 48, 50
JSP2 315 3200 25, 28 76 162 133 12.349 0. 1135
30, 32, 35, 38
40, 42, 45, 48, 50, 55,
60, 63
JSP3 630 2800 30, 32, 35, 38 88 193 152 19. 794 0. 1725
40, 42, 45, 48, 50, 55,
60, 63, 65, 70, 71, 75
JSP4 1000 2700 400 35, 38 98 212 179 28. 42 0.254
40, 42, 45, 48, 50, 55,
60, 63, 65, 70, 71, 75
80, 85
JSP5 1800 2400 40, 42, 45, 48, 50, 55, 120 119 250 216 6 47. 76 0. 427
60, 63, 65, 70, 71, 75
80, 85, 90, 95
100
JSP6 2800 2200 450 50, 55, 56 127 146 270 241 64. 922 0. 5085
60, 63, 65, 70, 71, 75
80, 85, 90, 95
100, 110
JSP7 4500 2000 500 60, 63, 65, 70, 71, 75 150 149 308 276 91.35 0. 729
80, 85, 90, 95
100, 110, 120, 125
JSP8 6300 1800 560 70, 71, 75 162 152 346 295 131.65 0. 908
80, 85, 90, 95
130, 140, 150
JSP型带制动盘蛇形弹簧联軸器
基本参数和主要尺寸(JB/T 8869-2000)/mm
型号 公称转
矩
Tn
N・m		 许用转 速
[n]
rpm		 制动盘 轴孔直径d L L1 D D1 间隙
t		 质量m(无孔 无盘)kg 润滑油
kg
直径
D0		 宽度
B
JSP9 9000 1600 630 30 80, 85, 90, 95 184 158 384 330 6 184. 798 1. 135
100, 110, 120, 125
130, 140, 150
160, 170, 180
JSP10 12500 1500 800 90, 95 182 183 453 368 253. 332 1. 9068
100, 110, 120, 125
130, 140, 150
160, 170, 180
190, 200
JSP11 16000 1300 900 100, 110, 120, 125 198 198 500 400 336.414 2.815
130, 140, 150
160, 170, 180
190, 200, 220
♦注：1.若轴孔型式按GB/T3852与制造厂协商。2.质量是无孔无盘的计算近似值。

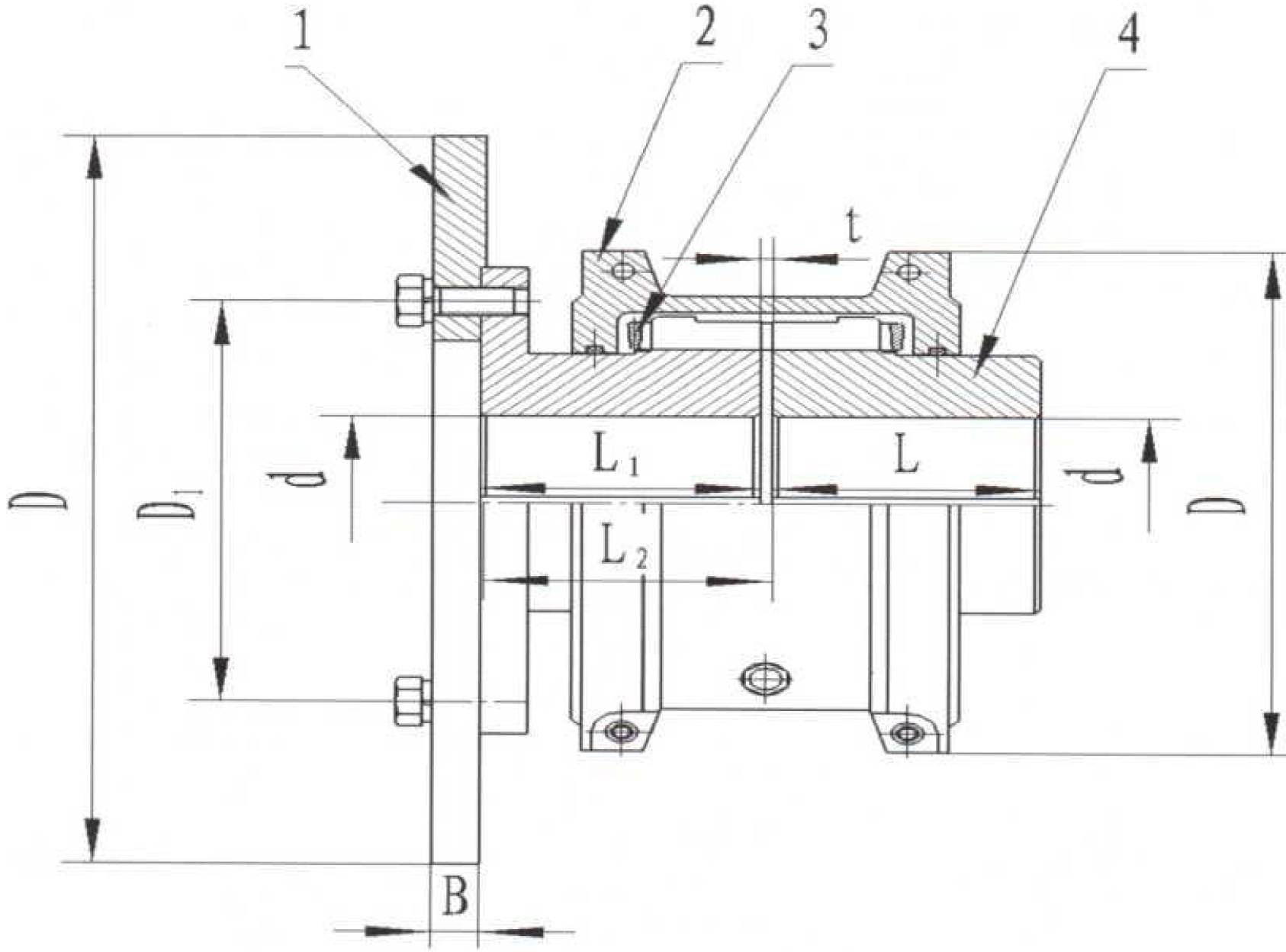

JSP型带制动盘型蛇形弹簧联轴器(JB/T 8869-2000)

1-制动盘2-罩壳3-蛇型弹簧4-半联轴节
