JSZ型带制动轮蛇形弹簧联轴器

PDF下载

产品描述

JSZ型带制动轮蛇形弹簧联轴器
基本参数和主要尺寸(JB/T 8869-2000)
型号 公称 转矩
Tn
N*m		 许用 转速
[n]
rpm		 制动轮 轴孔直径 L L0 间隙
t		 质量m (无 孔)kg 润滑油kg
直径
DO		 宽度
B		 di d2
JSZ1 125 3820 160 65 - 12, 14 54 111 3 10. 44 0. 085
- 16, 18, 19
20, 22, 24
25, 28
30, 32, 35, 38
40, 42, 45, 48, 50
JSZ2 250 2870 200 70 - 16, 18, 19 76 155 23.61 0. 142
20, 22, 24
25, 28
30, 32, 35, 38
40, 42, 45, 48, 50, 53, 56
- 60, 63, 65
JSZ3 355 2300 250 90 25, 28 - 82 167 28.6 0. 17
30, 32, 35, 38
40, 42, 45, 48, 50, 55, 56
60, 63 60, 63, 65, 70, 71
JSZ4 710 1730 315 110 25, 28 - 95 195 5 59.93 0. 284
30, 32, 35, 38
40, 42, 45, 48, 50, 55, 56
60, 63, 65, 70, 71, 75
80, 85 80, 85, 90, 95
JSZ5 1400 1350 400 140 25, 28
30, 32, 35, 38		 一 98 201 85. 801 0. 34
40, 42, 45, 48, 50, 55,
56		 50, 55, 56
60, 63, 65, 70, 71, 75
80, 85, 90, 95
100
JSZ6 2800 1145 500 180 40, 42, 45, 48, 50, 55,
56		 - 124 253 144. 372 0. 681
60, 63, 65, 70, 71, 75
80, 85, 90, 95
100, 110, 120 100, 110, 120, 125
JSZ型带制动轮蛇形弹簧联轴器
基本参数和主要尺寸(JB/T 8869-2000)
型号 公称转
矩
Tn
N*m		 许用 转速
[n]
rpm		 制动轮 轴孔直径 L L0 间隙t 质量m (无
孔)kg		 润滑油
kg
直径
D0		 宽度
B		 di d2
JSZ7 5600 915 630 225 60, 63, 65, 70, 71,
75		 75 130 266 6 255.6 1.248
80, 85, 90, 95
100, 110, 120, 125
130, 140
150, 160 150
JSZ8 9000 820 710 255 75
80, 85, 90, 95		 一 190 386 495. 326 3. 632
100, 110, 120, 125
130, 140, 150
160, 170, 180
190 190, 200
♦注：1.若轴孔型式按GB/T3852与制造厂协商。2.质量是无孔的计算近似值。

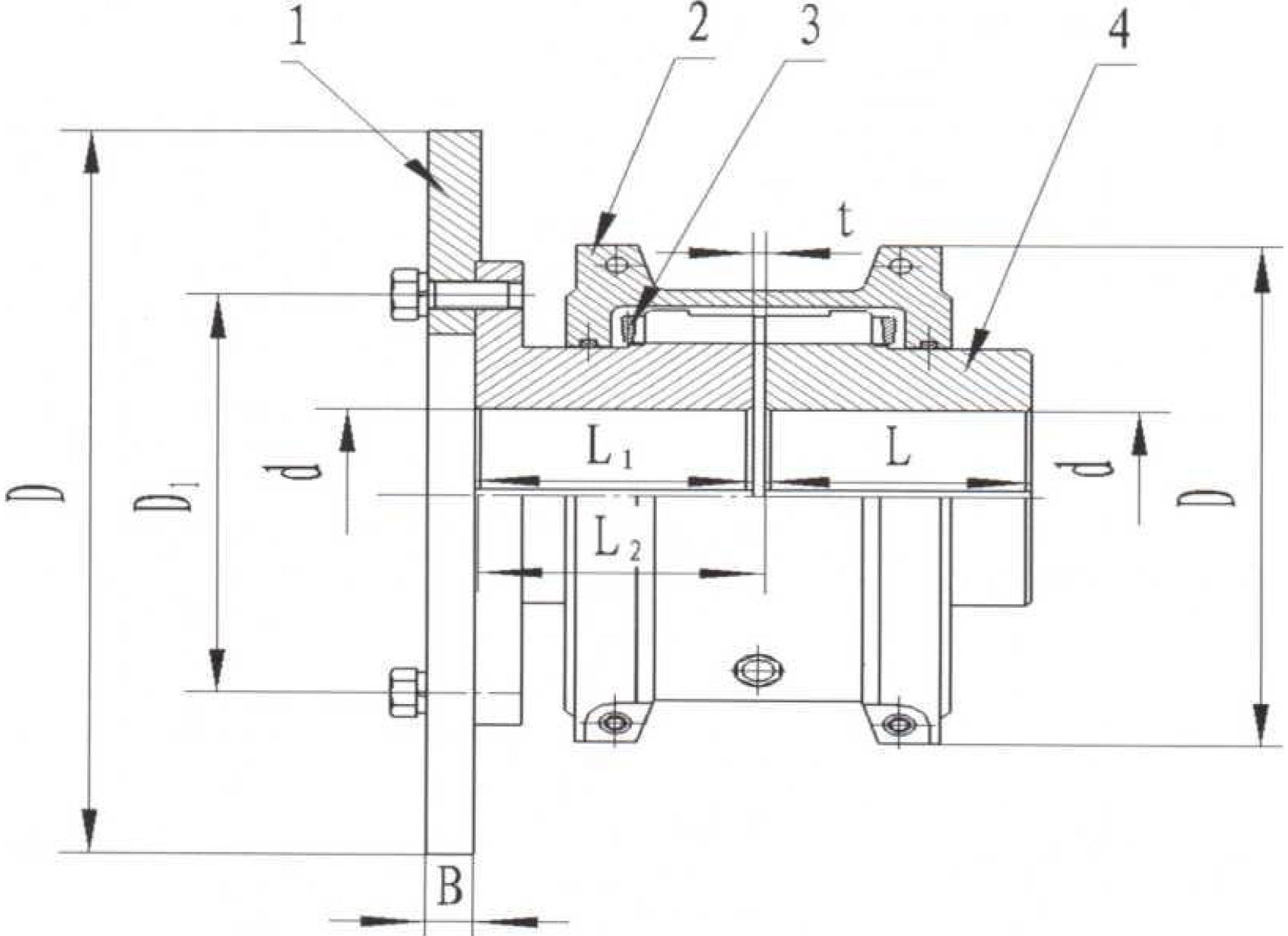

JSZ型带制动盘型蛇形弹簧联轴器(JB/T 8869-2000)
