LMS 型双法兰梅花形弹性联轴器（GB/T 5272-2002）

♦标记说明：
对于 Z 型，J 型带沉孔的轴孔长度是指轴孔的配合长度（即左图中 L1 尺寸）
♦标记示例：
LMS4 型梅花形弹性联轴器
MT4 弹性件硬度为 a
主动端：Z 型轴孔，C 型键槽，轴孔直径 dz=40，轴孔长度 L1=84
（不含沉孔长度）
从动端：Y 型轴孔，B 型键槽，轴孔直径 d2=35，轴孔长度 L=82 LMS4 联轴器 ZC40×84MT4a GB/T 5272-2002

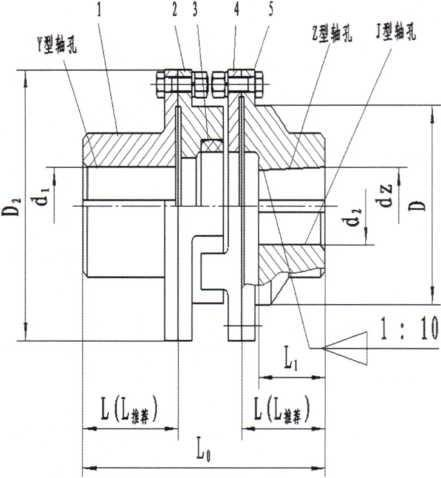

1、5—法兰半联轴器
2、4 一法兰联轴件
3—梅花形弾性元件

LMS 型双法兰型梅花型弹性

联轴器基本参数和主要尺寸（GB/T 5272-2002）

型号	公称转矩 N-m		许用转速rpm	轴孔直径d1.d2.dzmm	轴孔长度 mm		L 推荐mm	Lo mm	D mm	D mm	弹性件型号	质量 m kg	转动惯量I kg•m2
	弹性件硬度				Y 型	J1、J、Z 型
	a/Ha	b/HD			L	L1
	80±5	60±5
LMS1	25	45	8500	12，14	32	27	35	98	50	90		1.33	0.0013
				16，18，19	42	30
				20，22，24	52	38
				25	62	44
LMS2	50	100	7600	16，18，19	42	30	38	108	60	100		1.74	0.0021
				20，22，24	52	38
				25，28	62	44
				30	82	60
LMS3	100	200	6900	20，22，24	52	38	40	117	70	110		2.33	0.0034
				25，28	62	44
				30，32	82	60
LMS4	140	280	6200	22，24	52	38	45	130	85	125		3.38	0.0064
				25，28	62	44
				30，32，35，38	82	60
				40	112	84

LMS型双法兰型梅花型弹性联轴器
基本参数和主要尺寸（GB/T 5272-2002）

型号	公称转矩 N•m		许用转速rpm	轴孔直径d1.d2.dz mm	轴孔长度 mm		L 推荐mm	LO mm	D mm	D1 mm	弹性件型号	质量m kg	转动惯量 I /kg•m2
	弹性件硬度				Y 型	Ji、J、z 型
	a/HA	b/HD			L	L1
	80±5	60±5
LMS5	350	400	5000	25，28	62	44	50	150	105	150		6.07	0.0175
				30，32，35，38	82	60
				40，42，45	112	84
LMS6	400	710	4100	30，32，35，38	82	60	55	167	125	185		10.47	0.0444
				40，42，45，48	112	84
LMS7	630	1120	3700	35，38	82	60	60	185	145	205		14.22	0.0739
				40，42，45， 48，50，55	112	84
LMS8	1120	2240	3100	45，48，50 ，55，56			70	209	170	240		21.16	0.1493
				60，63，65	142	107
LMS9	1800	3550	2800	50，55，56*	112	84	80	240	200	270		30.70	0.2767
				60，63，65， 70，71，75	142	107
				80	172	132
LMS10	2800	5600	2500	60，63，65*， 70，71，75	142	107	90	268	230	305

♦注： 1.质量，转动惯量按 L 推荐最小轴孔计算近似值。
2.带*号轴孔直径可用于 Z 型，J 型轴孔。
3.a， b 为二种材料的硬度代号。
4.L0 是两端轴孔长度均为 L 推荐时联轴器的全长。
5.Y 型为长圆柱形轴孔，丄型为无沉孔短圆柱形轴孔，J 型为有沉孔短圆柱形轴孔，Z 型为有沉孔的圆锥形轴孔。
