产品描述

梅花型联轴器
LM型梅花形弹性联轴器（GB/T 5272-2002）

结构性能：
■结构简单，拆装方便

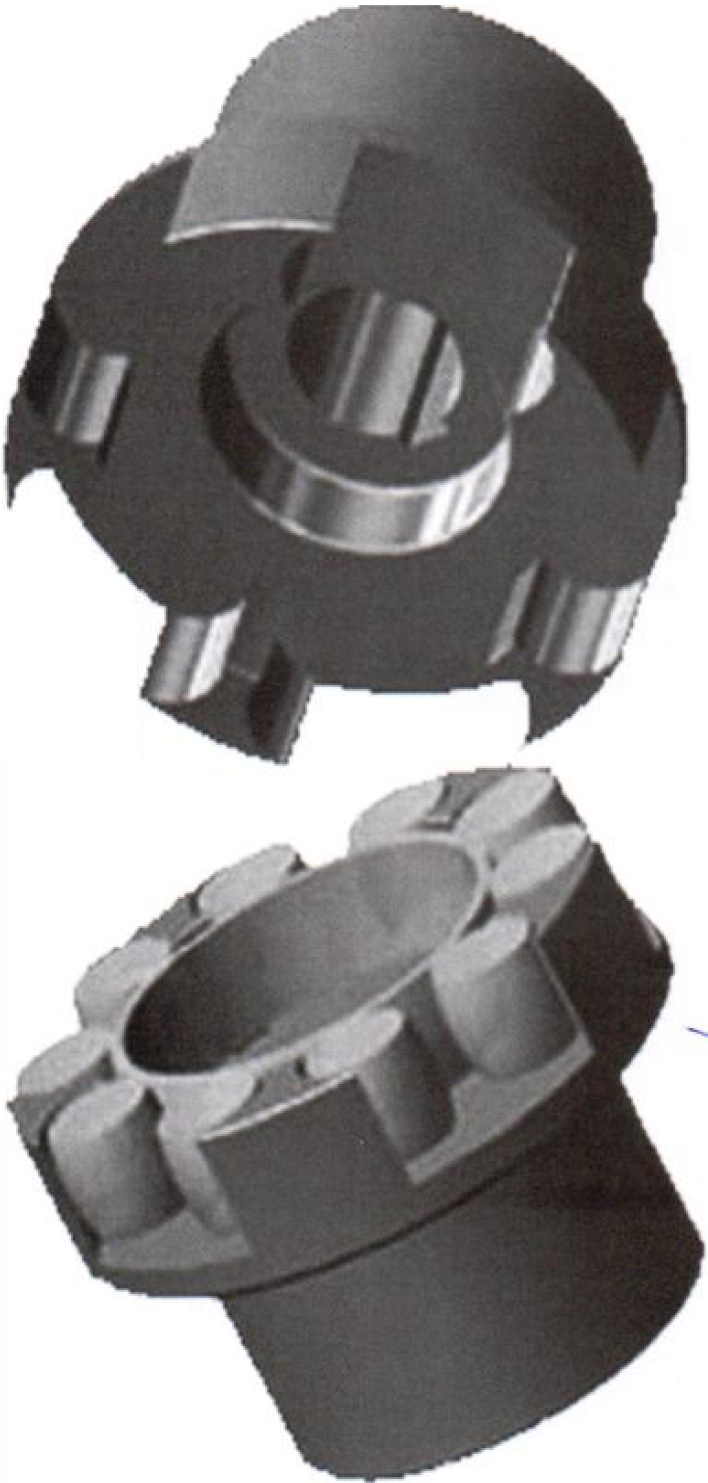

■弹性元件嵌入两半联轴器端面外缘上的凸齿间的空隙中。
■具有减振、耐磨、缓冲性能。
■工作温度-3O'C-+8O°C
本结构为基本型。梅花型弹性元件为一体多瓣形。
■轴孔键槽符合GB/T 3852-1997规定。
♦标记说明：
Y型为长圆柱形轴孔，J1型为无沉孔短圆柱形轴孔，
J型为有沉孔短圆柱形轴孔，Z型为有沉孔短圆锥形轴孔，

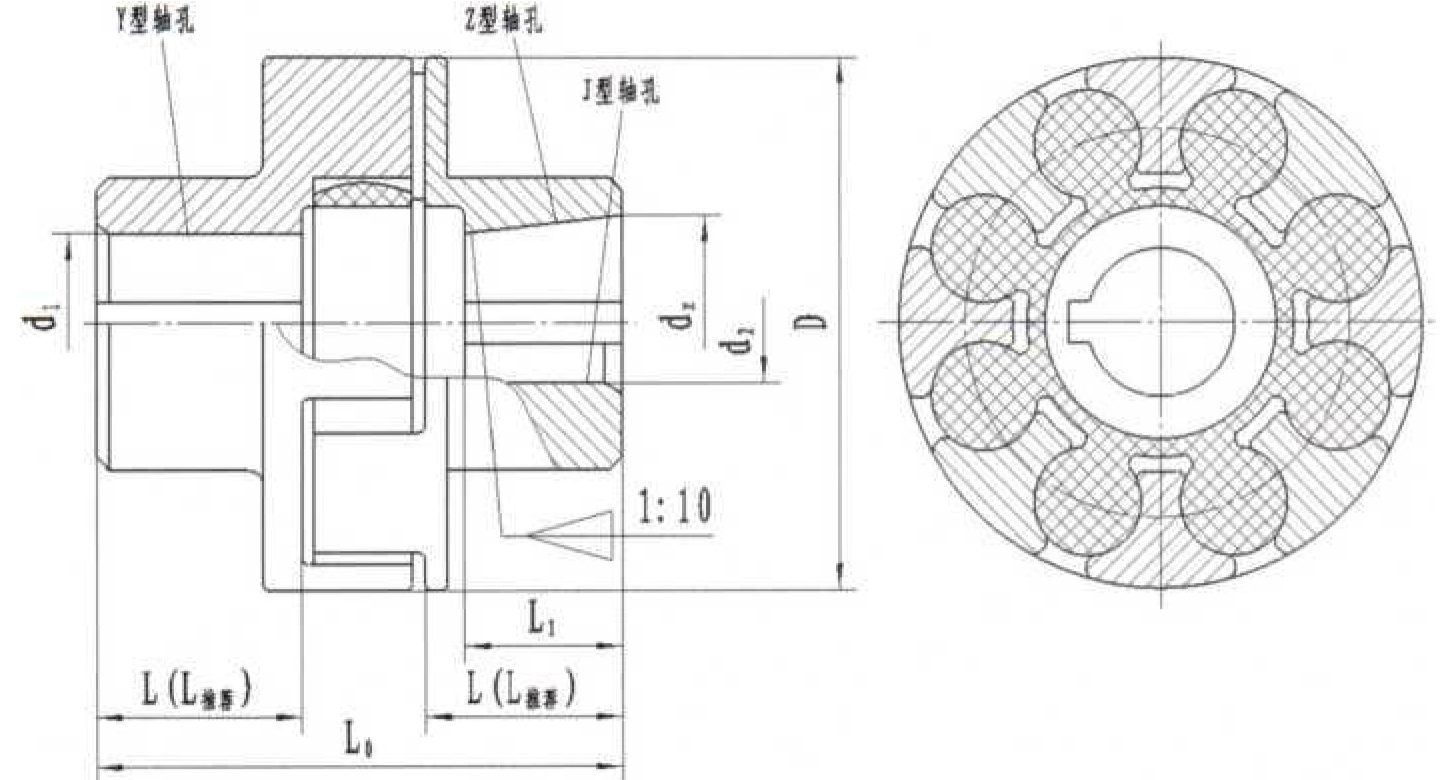

对于J型、Z型的标记，轴孔长度是指轴孔的配合长度（简图中L1尺寸），不含沉孔长度。
♦标记示例：
LM5型梅花形弹性联轴器，MT5型弹性件（硬度80土5）。
主动端；Z型轴孔，C型键槽，轴孔直径dl=40mm,轴孔长度L=84mm。
从动端：Y型轴孔，B型键槽，轴孔直径d2=38mm,轴孔长度L=60mm
♦标记方法：
联轴器：LM5 zc40*84/YB38*60MT5a GB/T 5272-2002
本公司也生产LMD型单法兰、LMZ-1型分体式制动轮, LMZ-II整体式制动轮梅花形联轴器

LM型梅花形弹性联轴器
基本参数和主要尺寸(GB/T 5272-2002)

型号	公称转矩N・m		许用转速rpm	轴孔直径 dl、d2、dZ mm	轴孔长度mm		L推荐 mm	L0 mm	D mm	弹性件型号	质量 m kg	转动惯量 Ikg^em²
	弹性件硬度				Y型	Jl、 J、 z 型
	a/HA	b/HD			L	LI
	80±5	60±5
LM1	25	45	15300	12, 14	32	27	35	86	50	MTIZg	0.66	0.0002
				16, 18, 19	42	30
				20, 22, 24	52	38
				25	62	44
LM2	50	100	12000	16, 18, 19	42	30	38	95	60	MT2~f	0.93	0.0004
				20, 22, 24	52	38
				25, 28	62	44
				30	82	60
LM3	100	200	10900	20, 22, 24	52	38	40	103	70	MT3~f	1.41	0.0009
				25, 28	62	44
				30, 32	82	60
LM4	140	280	9000	22, 24	52	38	45	114	85	MT4~f	2.18	0.0020
				25, 28	62	44
				30, 32, 35, 38	82	60
				40	112	84
LM5	350	400	7300	25.28	62	44	50	127	105	"5#	3.60	0.0050
				30, 32, 35, 38	82	60
				40, 42, 45	112	84
LM6	400	710	6100	30, 32, 35, 38	82	60	55	143	125	"6#	6.07	0.0114
				40, 42, 45, 48	112	84
LM7	630	1120	5300	35, 38	82	60	60	159	145	MT7~^	9.09	0.0232
				40, 42.45, 48, 50, 55	112	84
LM8	1120	2240	4500	45, 48, 50, 55, 56			70	181	170	MT8~l	13, 56	0.0468
				60, 63, 5*	142	107
LM9	1800	3550	3800	50, 55.56*	112	84	80	208	200	MT9#	21.40	0.1041
				60, 63, 65, 70, 71, 75	142	107
				80	172	132
LM10	2800	5600	3300	60, 63, 65*.7O, 71, 75	142	107	90	230	230		32.03	0.2105
				80, 85, 90, 95	172	132
				100	212	167

LM型梅花形弹性联轴器
基本参数和主要尺寸(GB/T 5272-2002)

型号	公称转矩N • m		许用转速 rpm	轴孔直径 dl、d2、dZ mm	轴孔长度mm		L推荐 mm	L0 mm	D mm	弹性件型号	质量 m kg	转动惯量 I kg ■ m²
	弹性件硬度				Y型	Jl、 J、 z 型
	a/HA	b/HD			L	LI
	80±5	60±5
LM11	4500	9000	2900	70, 71, 75*,	142	107	100	260	105	MTllZg	49.52	0.4338
				80, 85, 90, 95	172	132
				100, 110, 120	212	167
LM12	6300	12500	2500	80, 85, 90, 95	172	132	115	397	300		73.45	0.8205
				100, 110, 120, 125	212	167
				130	252	202
LM13	11200	20000	2100	90, 95	172	132	125	323	360		103.86	1.6718
				100, 110, 120, 125	212	167
				130, 140, 150	252	202
LM14	12500	25000	1900	100, 110, 120, 125	212	167	135	333	400		127.59	2.4990
				130, 140, 150	252	202
				160	302	242

注： 1.质量，转动惯量按L推荐最小轴孔计算近似值。
2. 带*号轴孔直径可用于Z型，J型轴孔。
3. a, b为二种材料的硬度代号。
4. L0是两端轴孔长度均为L推荐时联轴器的全长。
