LTZ型带制动轮弹性套柱销联轴器

♦结构性能：
制动轮与半联轴器制成整体式结构。
■制动轮半联轴器使用铸钢或锻钢加工，
且外圆表面淬火处理。
■轴孔键槽的型式和尺寸，标记方法同LT型。

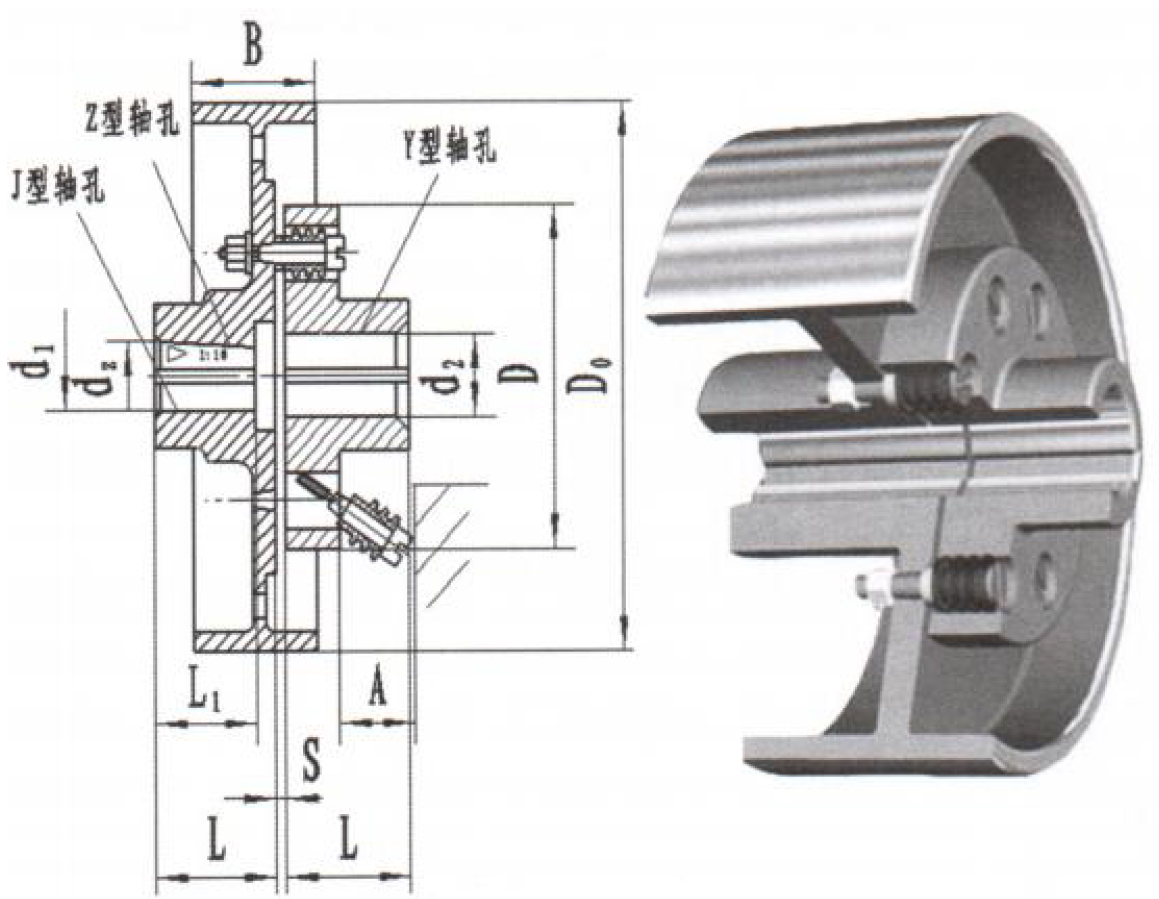

♦标记说明：对于Z型、J型带沉孔的轴孔长
度是指轴孔的配合长度(不含沉孔)即右图中L1 尺寸。
♦标记示例：
LTZ10带制动轮弹性套柱销联轴器
主动端：J型轴孔、B型键槽，轴孔直径
dl=65mm,轴孑L长度 Ll=107mm
从动端：Y型轴孔、B型键槽，
轴孔直径d2=70mm,轴孔长度L=172mm
联轴器：LTZ10JB65*107/YB70*17 GB/T 4323-2002

联轴器：LTZ10JB65*107/YB70*17 GB/T4323-2002
LTZ型带制动轮弹性套柱销联轴器基本参数和主要尺寸(GB/T 4323-2002)

型号	公称转矩 N*m	许用转速 rpm	轴孔直径mm dl、 d2、 d3、	轴孔长度mm			DO	D	B	Bl	A		许用补偿量		*转动惯量 Kgm²**	重量 kg
				Y型	J、 JI、 z 型
													径向	角向
				L	LI	L	mm
LTZ5	125	3800	25、28	62	44	62	20 0	13 0	85	42	45	5	0.3	1°30^,	0.0416	1338
			30、 32、 35	82	60	82
LTZ6	250	3000	32、 35、 38	82	60	82	25 6	16 0	10 5	62	45	5	0.3	1W	0.1053	21.25
			40、42	112	84	112
LTZ7	500	2400	40、 42、 45、 48	112	84	氏2	31 5	19 0	13 2	89	45	5	0.3	IW	0.2522	35
LTZ8	710	2400	45、 48、 50、 55、56	112	84	112	31 5	22 4	13 2	78	65	5	0.4	IW	0.3470	45.14
			60、63	142	107	142
LTZ9	1000	2400	50、 55、 56	112	84	112	31 5	25 0	16 8	78	65	6	0.4	IW	0.4070	58.61
			60、 63、 65、 70	142	107	142
LTZ10	2000	1900	63、 65、 70、 71、75	142	107	142	40 0	31 5	16 8	10 2	80	8	0.4	1。00'	1.3050	100.3
			80、 85、 90、 95	172	132	172
LTZ11	4000	1500	80、 85、 90、 95	172	132	172	50 0	40 0	21 0	12 7	10 0	1 0	0.5	0°30^,	4.330	198.73
			100、 110	212	167	212
LTZ12	8000	1200	100、110、120、 125	212	167	212	63 0	47 5	26 5	16 3	13 0	1 2	0.5	0°30^,	12.49	370.6
			130	252	202	252
LTZ13	16000	1000	120、 125	212	167	212	71 0	60 0	29 8	17 4	18 0	1 4	0.6	0°30^,	30.48	641.13
			130、 140、 150	252	202	252
			160、 170	302	242	302

♦注：1.短时过载不得超过公称转矩值的2倍。2.表中联轴器转动惯量，重量是近似值。
