产品描述

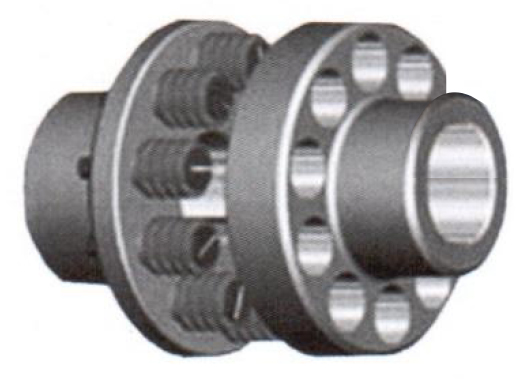

LT型弹性套柱销联轴器(GB/T 4323-2002)

♦结构性能：
■由于弹性套与半联轴器凸缘上圆孔间的间隙以及弹性套的变形，联轴器具有一定的补偿两相对偏移和减震性能.
■工作温度-20-5+70 °C
■轴孔、键槽的型式和尺寸、标记方法符合GB/T 3852-1997《联轴器轴孔和联结型式及尺寸》的规定

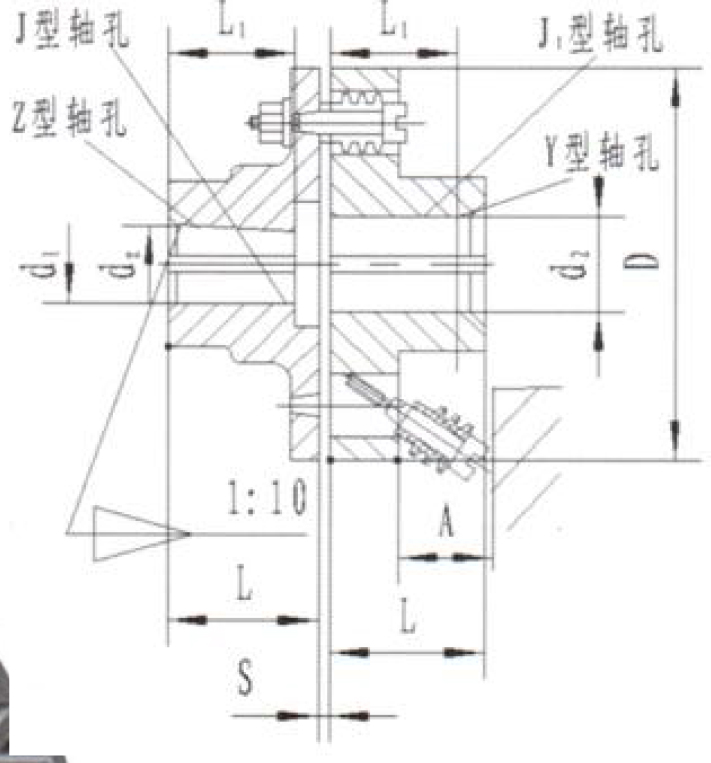

♦标记说明：对于Z型、J型带沉孔的轴孔长度指轴孔的配合长度(不含沉孔)即右图中L1尺寸
♦标记示例：
LT5型弹性套柱销联轴器
主动端：Z型轴孔、C型键槽，
轴孔直径dz=30tnm,轴孔长度LI=60mm
从动端：Y型轴孔、B型键槽，

联轴器：LT5 ZC30X60/YB28X62 GB/T 4323-2002
轴孔直径d=28mm,轴孔长度L=62mm

LT型弹性套柱销联轴器基本参数和主要尺寸(GB/T 4323-2002)

型号	公称转矩 N - m	许用转速 rpm		轴孔直径mm dl、 d2、 d3		轴孔长度mm			D	A	s	许片	补偿量	重量kg	转动惯量 kg. m²
						Y型	J、 J、 Z 型					径向	角向
		铁	钢	铁	钢	L	L1	L		mm
LT1	6.3	6600	8800	9	9	20	14		71	18	3	0.2	1° 30'	0. 82	0. 0005
				10、11	10、11	25	17
				12	12、14	32	20
LT2	16	5500	7600	12、14	12、14	32	20		80	18	3	0.2	1° 30'	1.20	0. 0008
				16	16、 18、 19	42	30	42
LT3	31.5	4700	6300	16、 18、 19	16、 18、 19	42	30	42	95	35	4	0.2	1° 30'	2. 20	0. 0023
				20	20、22	52	38	52
LT4	63	4200	5700	20、 22、 24	20、 22、 20	52	38	52	106	35	4	0.2	1° 30'	2. 84	0. 0037
					25、28	62	44	62
LT5	125	3600	4600	25、28	25、28	62	44	62	130	45	5	0.3	1° 30'	6. 05	0.012
				30、32	30、 32、 35	82	60	82
LT6	250	3300	3800	30、 35、 38	32、 35、 38	82	60	82	160	45	5	0.3	1° 00'	9. 57	0. 028
				40	40、42	112	84	112
LT7	500	2800	3600	40、 42、 45 ⁹	40、 42、 45、48	112	84	112	190	45	5	0.3	1° 00'	14.01	0.055
LT8	710	2400	3000	45、 48、 50、 55	45、 48、 50、 55、 56	112	84	112	224	65	6	0.4	1° 00'	23. 12	0. 1340
					60、63	142	107	142
LT9	1000	2100	2850	50、 55、 56	50、 55、 56	112	84	112	250	65	6	04	1° 00'	30. 69	0. 2130
				60、63	60、 63、 65、 70、 71	142	107	142
LT10	2000	1700	2300	63、 65、 70、 71、 75	63、 65、 70、 71、 75	142	107	142	315	80	8	0.4	1° 00'	61. 40	0. 660
				80、85	80、 85、 90、 95	172	132	172
LT11	4000	1350	1800	80、 85、 90、95	80、 85、 90、 95	172	132	172	400	100	10	0.5	0° 00'	120. 70	2. 122
				100、 110	100、 110	212	167	212
LT12	8000	1100	1450	100、 110、 120、 125	100、 110、 120、 125、 130	212	167	212	475	130	12	0.5	0° 00'	210. 34	5. 39
						252	202	252
LT13	16000	800	1150	120、 125	120、 125	212	167	212	600	180	14	0.6	0° 00'	419. 36	11. 58
				130、 140、 150	130、 140、 150	252	202	252
				160	160、 170	302	242	302
