产品描述

LX型弹性柱销联轴器

♦结构性能：

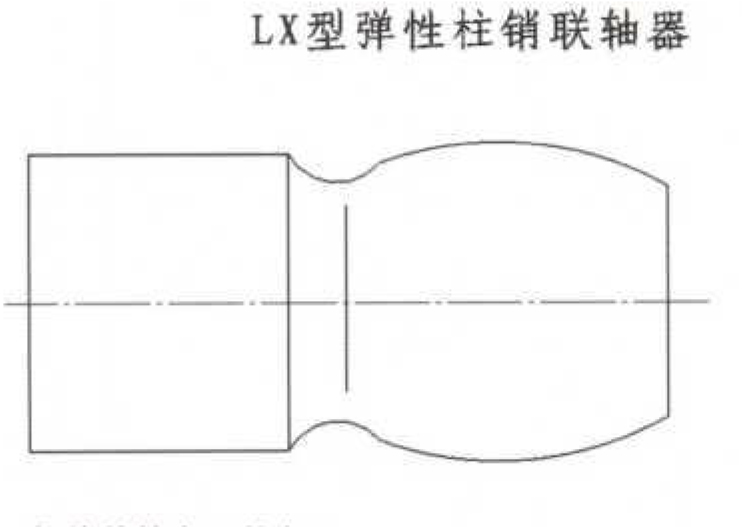

■弹性元件用尼龙，其强度和耐磨性较高，且适用于有腐蚀的环境。
■钢制制动轮外圆表面经淬火处理。
■半联轴器孔和键槽形式及尺寸，标记方法均按 GB/T 3852-1997《联轴器轴孔和联结型式及尺寸》的规定，两个半联轴器轴孔型式可任意组合。
■使用温度-20°C~+70°C
♦标记说明：
对于Z型、J型带沉孔的轴孔长度是指轴孔的配合长度，（不含沉孔）即下图中L1尺寸。

标记示例
■ 主动端：Y型轴孔、A型键槽。dl=65mm, L=142mm 从动端：Y型轴孔、A型键槽。d2=75mm, L=142mm
联轴器：LX6 65*142/75*142 GB/T5014-2003
■ LXZ5带制动轮弹性柱销联轴器
主动端：J型轴孔、B型键槽,dl=70mm, Ll=107mm 从动端：Y型轴孔、B型键槽,d2=75mm, L=142mm
联轴器：LX6 JB70*107/YB75*142 GB/T5014-2003

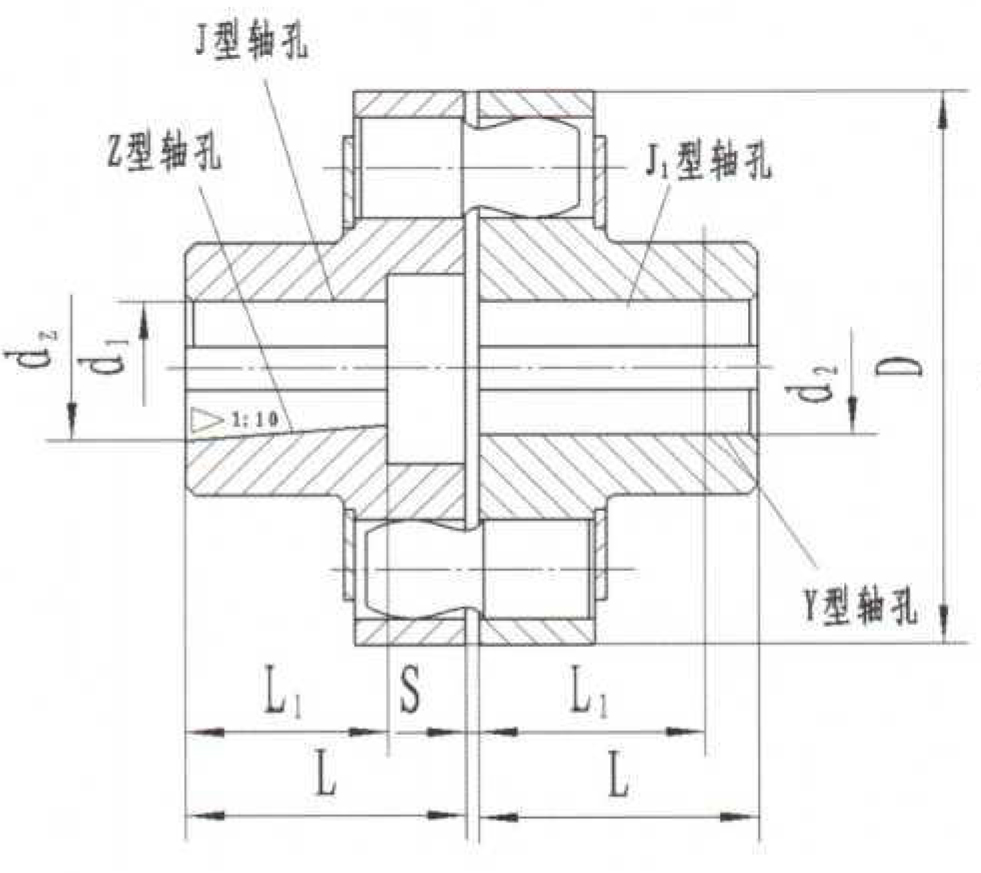

LX型弹性柱销联轴器	LXZ型带制动轮弹性柱销联轴器

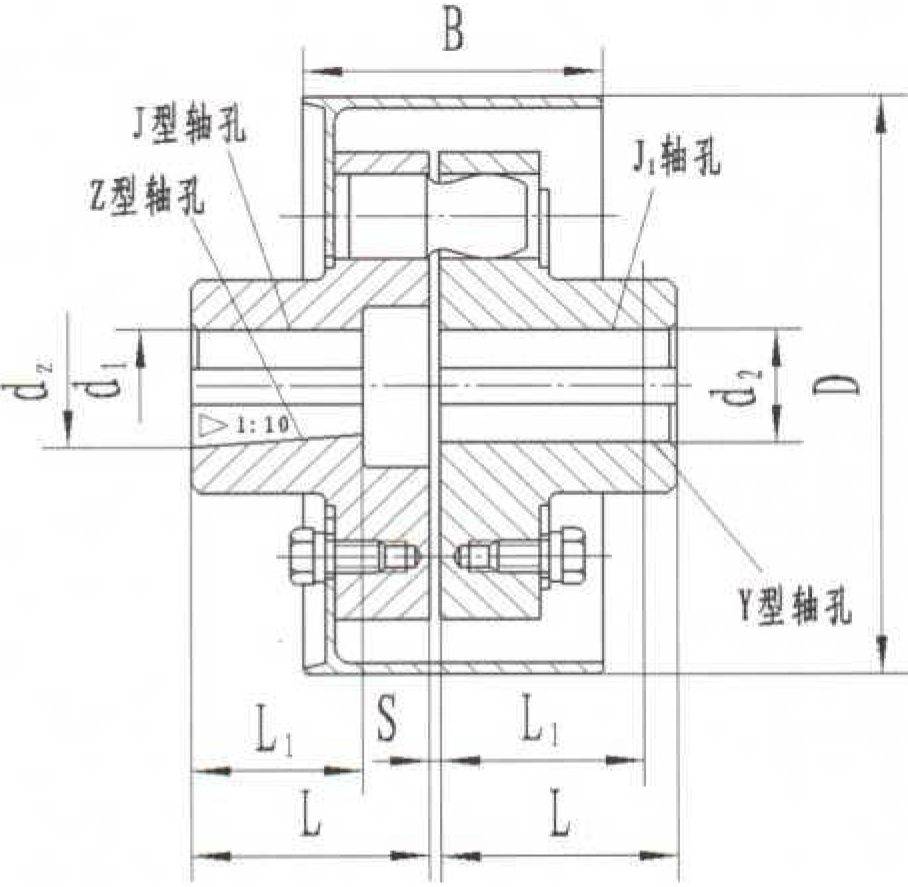

LXZ型带制动轮弹性柱销联轴器
基本参数和主要尺寸(GB/T 5014-2003)

型号	公称扭矩N・m	许用转速 rpm	轴孔直径mm d］、 d2、 dz、	轴孔长度mm			DO	D	B	Bl	S	许用补偿量				重kg
				Y型	J、 JI、 z 型							轴向	径向	角向	转动惯量 kg*m²
				L	LI	L	mm
LXZ1	560	5600	20、 22、 24	52	38	52	200	120	85	42	2.5	±1	0.15	W0° 30'	0. 055	11
			25、28	62	44	62
			30、 32、 35	82	60	82
LXZ2	1250	3750	30、 32、 35、38	82	60	82	200	160	85	47	2.5	±1	0.15	WO。	0. 072	14
			40、 42、 45、48	112	84	112
LXZ3	1250	2430	30、 32、 35、38	82	60	82	315	160	132	66	2.5	±1	0.15	\千0。30'	0.313	25
			40、 42、 45、48	112	84	112
LXZ4	2500	2430	40、 42、 45、 48、 50、56	112	84	112	315	195	132	66	3	±1.5	0.15	W0° 30'	0. 504	40
			60、63	1142	107	142
LXZ5	2500	1900	40、 42、 45、 48、 50、 55、 56	112	84	112	400	195	168	84	3	+1.5	0.15	W0° 30'	1. 192	59
			60、63	142	107	142
LXZ6	3150	1900	50、 55、 56	112	84	112	400	220	168	84	3	±1.5	0.15	W0° 30'	1.402	69
			60、 63、 65、 70、 71、75	142	107	142
LXZ7	3150	1500	50、 55、 56	112	84	112^	500	220	210	105	3	±1.5	0.15	W0° 30'	2. 872	91
			60、 63、 65、 70、 71、 75	142	107	142
LXZ8	6300	1900	60、 63、 65、 70、 71>75	142	107	142	400	280	168	84	4	±2	0.2	W0° 30'	1.800	88
			80、85	172	132	172
LXZ9	6300	1500	60、 63、 65、 70、 71、 75	142	)107	142	500	280	210	105	4	±2	0.2	W0° 30'	3. 582	113
			80、85	172	132	172
LXZI0	11200	1500	70、 71、 75	142	107	142	500	320	210	105	4	±2	0.2	W0° 30'	4. 970	156
			80、 85、 90、95	172	132	172
			100、 110	212	167	212
LXZ11	11200	1220	70、 71、 75	142	1107	142	630	320	265	132	4	±2	0.2	W0° 30'	9. 392	187
			80、 85、 90、 95	172	132	172
			100、 110	212	167	212
LXZI2	16000	1220	80、 85、 90、 95	172	132	172	630	360	265	132	5	±2	0.2	W0° 30'	16. 43	326
			100、 110、 120、 125	212	167	212

♦注：1.半联轴器釆用锻钢或铸钢件。2.轴孔形式及长度L与L1可根据需要选取。
3.联轴器转动惯量、重量是近似值。4.制动轮可选用整体式。

LXZ型带制动轮弹性柱销
联轴器基本参数和主要尺寸(GB/T 5014-2003)

型号	公称扭矩 N*m	许用转速 rpm	轴孔直径mm dl>d2、 dz>	轴孔长度mm			DO	D	B	Bl	S	许用补偿量			转动惯量 kg^em²	重量 kg
				Y型	J、 JI、 z 型							轴向	径向	角向
				L	LI	L	mm
LXZ13	22400	1080	100、110、120、125	212	167	212	710	410	298	149	5	±2.0	0.20	<0°30^,	21.66	337
			130、 140	252	202	252
LXZ14	35500	1080	110、 120、 125	212	167	212	710	480	298	149	6	±2.5	0.25	<0°30^,	29.55	458
			130、 140、 150	252	202	252
			160、 170、 180	302	242	302
LXZ15	35500	950	110、 120、 125	212	167	212	800	480	335	168	6	±2.5	0.25	<0°30*	41.08	504
			130、 140、 150	252	202	252
			160、 170、 180	302	242	302

♦注：1.半联轴器釆用锻钢或铸钢件。2.轴孔形式及长度L与L1可根据需要选取。
3.联轴器转动惯量、重量是近似值。4.制动轮可选用整体式。
