产品描述

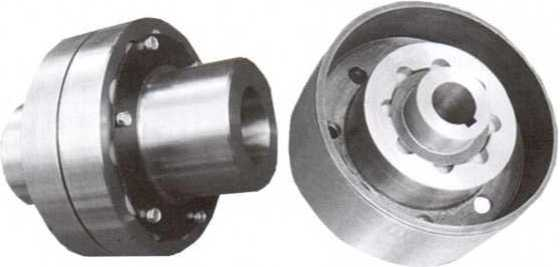

LX型弹性柱销联轴器
LXZ型带制动轮弹性柱销联轴器

♦结构性能：

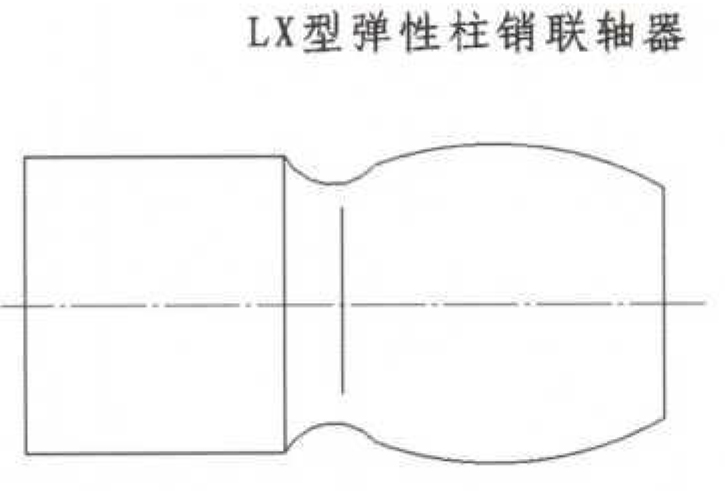

■弹性元件用尼龙，其强度和耐磨性较高，且适用于有腐蚀的环境。
■钢制制动轮外圆表面经淬火处理。
■半联轴器孔和键槽形式及尺寸，标记方法均按 GB/T 3852-1997《联轴器轴孔和联结型式及尺寸》的规定，两个半联轴器轴孔型式可任意组合。
■使用温度-20°C~+70°C
♦标记说明：
对于Z型、J型带沉孔的轴孔长度是指轴孔的配合长度，（不含沉孔）即下图中L1尺寸。

.标记示例
■ 主动端：Y型轴孔、A型键槽。dl=65mm, L=142mm 从动端：Y型轴孔、A型键槽。d2=75mm, L=142mm 联轴器：LX6 65*142/75*142 GB/T5014-2003
75x142

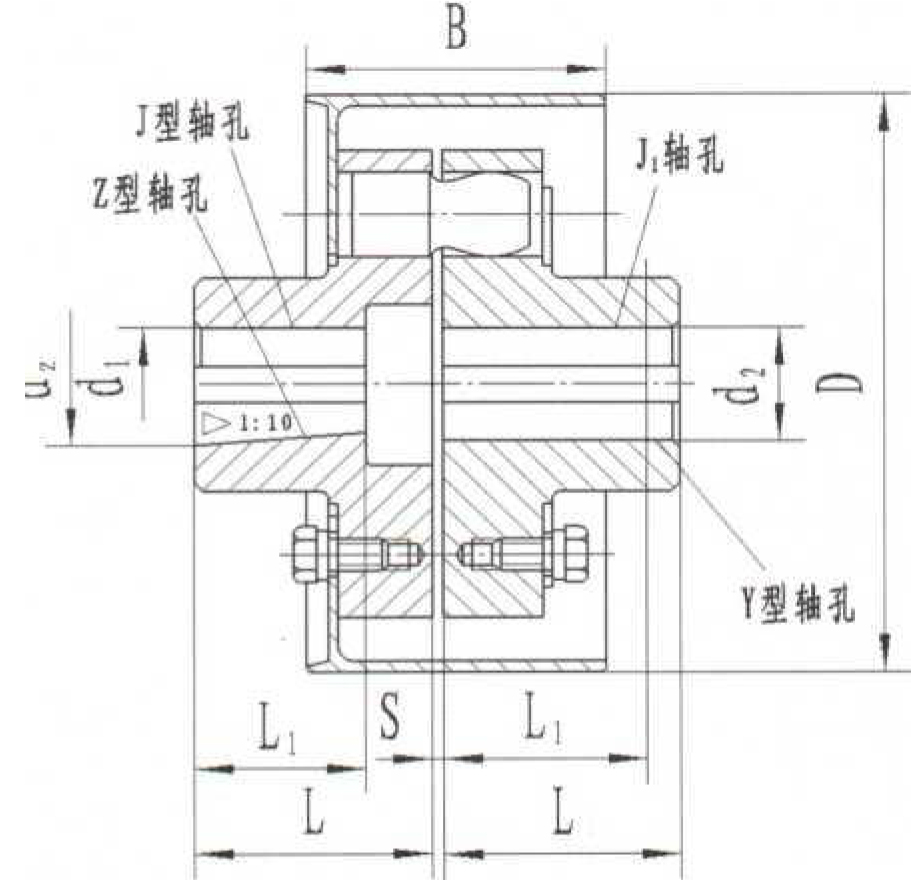

■ LXZ5带制动轮弹性柱销联轴器
主动端：J型轴孔、B型键槽,dl=70mm, Ll=107mm 从动端：Y型轴孔、B型键槽,d2=75mm, L=142mm 联轴器：LX6 JB70*107/YB75*142 GB/T5014-2003


LX型弹性柱销联轴器	LXZ型带制动轮弹性柱销联轴器

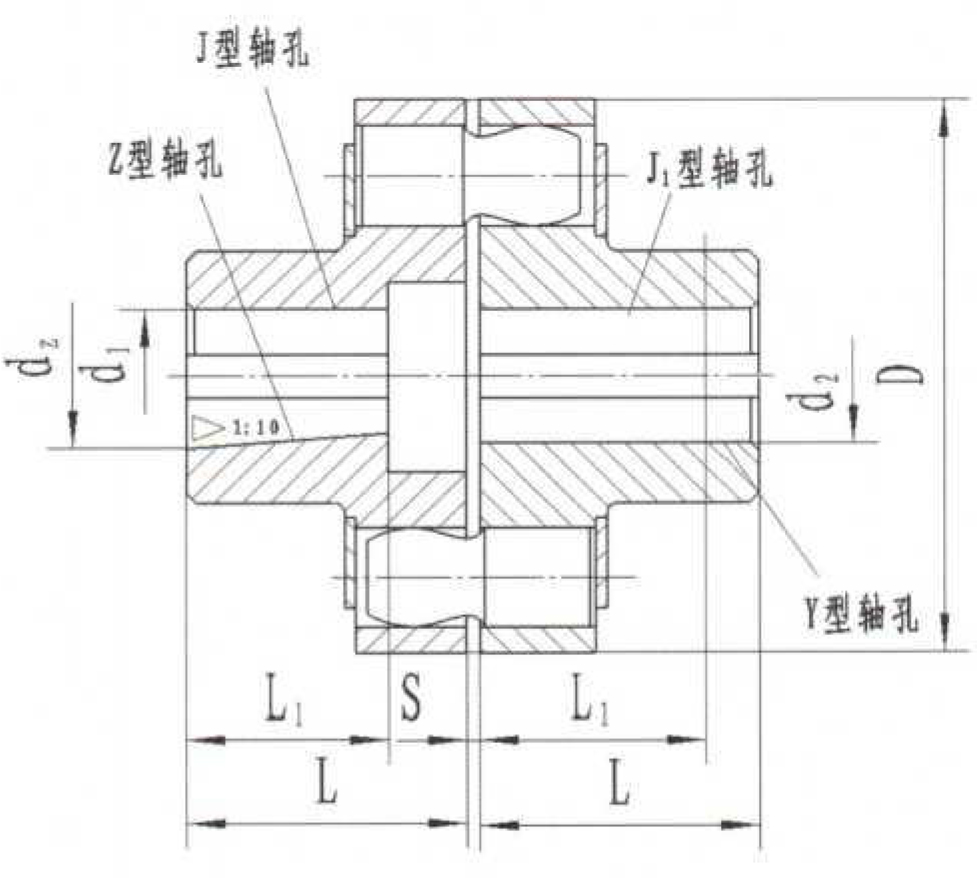

LX型弹性柱销联轴器
基本参数和主要尺寸(GB/T 5014-2003)

型号	公称扭矩 N,m	许用转速 rpm	轴孔直径mm dl、 d2、 dZ	轴孔长度mm			D	S	许用补偿量			*转动惯量 kgm²**	重量 kg
				Y型	J、 JI、 Z 型				轴向	径向	角向
				L	LI	L	mm
LX1	250	8500	12、14	32	27	32	90	2.5	±2.5	0. 15	W0° 30'	0. 002	2
			16、 18、 19	42	30	42
			20、 22、 24	52	38	52
LX2	560	6300	20、 22、 24	52	38	52	120	2.5	±1	0. 15	W0° 30'	0. 009	5
			25、28	62	44	62
			30、 32、 35	82	60	82
LX3	1250	4750	30、 32、 35、 38	82	60	82	160	2.5	±1	0. 15	W0° 30'	0. 026	8
			40、 42、 45、 48	112	84	112
LX4	2500	3870	40、 42、 45、 48、 50、 55、 56	112	84	112	195	3	±1.5	0. 15	W0° 30*	0. 109	22
			60、63	142	107	142
LX5	3150	3450	50、 55、 56	142	107	142	220	3	±1.5	0. 15	W0° 30*	0. 191	30
			60、 63> 65、 70、 71、 75	142	107	142
LX6	6300	2720	60、 63、 65、 70、 71、 75、 80	142	107	142	280	4	±2	0. 20	W0° 30'	0. 543	53
			85	172	132	172
LX7	11200	2360	70、 71、 75	142	107	142	320	4	±2	0. 20	W0° 30*	1.314	98
			80、 85、 90、 95	172	132	172
			100、 110	212	167	212
LX8	16000	2120	80、 85、 90、 95	212	167	212	360	5	±2	0. 20	W0° 30'	2. 023	119
			100、 110、 120、 125	212	167	212
LX9	22400	1850	100、 110、 12、 125	212	167	212	410	5	±2	0. 20	W0° 30'	4. 386	197
			130、 140	252	202	252
LX10	35500	1600	110、 120、 125	212	167	212	480	6	±2.5	0. 25	W0° 30'	9. 760	322
			130、 140、 150	252	202	252
			160、 170、 180	302	242	302

♦注：联轴器转动惯量、重量度按J/Y轴孔组合形式和最小轴孔计算的近似值。

LX型弹性柱销联轴器基本参数和主要尺寸(GB/T 5014-2003)

型号	公称扭矩 N*m	许用转速 rpm	轴孔直径mm dl、 d2、 dZ	轴孔长度mm			D	S	许用补偿量			*转动惯量 kgm²**	重量 kg
				Y型	J、 JI、 Z 型				轴向	径向	角向
				L	LI	L	mm
LX11	50000	1400	130、 140、 150	252	202	252	540	6	±2.5	0. 25	W0° 30*	20. 05	520
			160、 170、 180	302	242	302
			190、 200、 220	352	282	352
LX12	80000	1220	160、 170、 180	302	242	302	630	7	±2.5	0. 25	W0° 30'	37.71	714
			190、 200、 220	352	282	352
			240、 250、 260	410	330	—
LX13	125000	1080	190、 200、 220	352	282	352	710	8	±3	0. 25	W0° 30'	71.37	1057
			240、 250、 260	410	330	一
			280、 300	470	380	一
LX14	180000	950	240、 250、 260	410	330	一	800	8	土况	0. 25	W0° 30*	170.6	1956
			280、 300、 320	470	380	—
			340	550	450	—

♦注：联轴器转动惯量、重量度按J/Y轴孔组合形式和最小轴孔计算的近似值。
