产品描述

LZZ型弹性柱销齿式联轴器(GB/T 5015-2003)

♦结构性能：
■具有LZ型弹性柱销齿式联轴器的所有优点。
■工作温度-20-C~+70-C,联轴器的轴孔和键槽型式及尺寸，标记方法符合GB/T 3852-1997《联轴器轴孔和联接型式及尺寸》的规定。
■不适于噪声要求从严控制部位。
■可以使用胀紧联接套(锁紧盘)联接。
♦标记示例:LZZ4带制动轮弹性柱销齿式联轴器
联轴器：LZZ4—80x132
YB90X172

主动端：L型轴孔，A型键槽，dl=80, L=132从动端：Y型轴孔，B型键槽，d2=90,
L=172
联轴器：LZZ4—80x132 GB/T 5015-2003

YB90X172

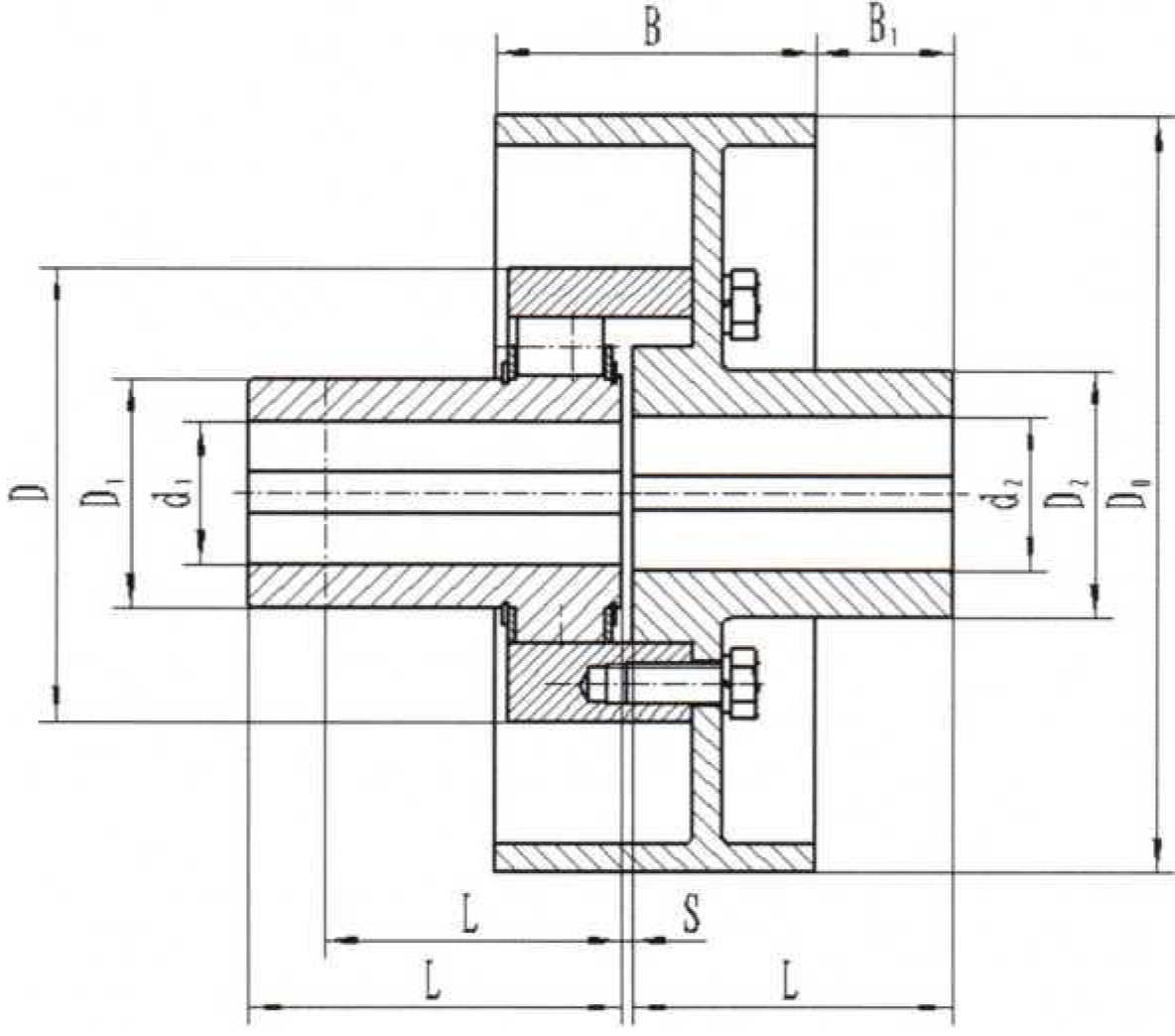

LZZ型弹性柱销齿式
联轴器基本参数和主要尺寸(GB/T 5015-2003)

型号	公称转矩 N*m	许用转速 rpm	轴孔直径mm		轴孔长度mm		Do	D	DI	D2	B	Bl	S	*转动惯量 Kgm²**	重量 kg
			di	d2	Y型	J1型
					L		mm
LZZ1	250	4000	16、 18、 19		42	一	160	102	50	56	70	9	2	0.018	5.8
			20、 22、 24		52	38						19			6.0
			25、28		62	44						29			6.2
			30、32	30、 32、 35、38	82	60						49			6.6

LZZ型弹性柱销齿式联轴器
基本参数和主要尺寸(GB/T 5015-2003)

型	公称转矩 N*m	许用转速 rpm	轴孔直径nun		轴孔长度 mm		Do	D	Di	D2	B	Bl	S	转动惯量 Kg*m²	重量 kg
			D1	d2	Y型	J1型
					L		mm
LZZ2	630	3800	25、28		62	—	200	128	60	70	85	30	2	0. 053 y	11.2
			30、 32、 35、 38		82	60						50			11.8
			40、42	40、 42、 45、 48	112	84						80		0. 054 '	12.0
LZZ3	1600	3000	40、 42、 45、 48、 50、 55、56		112	84	250	178	90	105	105	48.5	3	0. 181	28. 1
			60	60、 63、 65、 70	142	107						78.5		0. 183	27.5
LZZ4	4000	2400	50、 55、 56		112	84	315	225	120	130	135	40	3	0. 534	48.8
			60、 63、 65、 70、 71、 75		142	107						k70		0. 543	51.7
			80	80、 85、 90	172	132						100		0. 547	50.2
LZZ5	6300	1900	60、 63、 65、 70、 71、 75		142	107	400	245	130	145	170	44	3	1.404	76.5
			80、 85、 90	80、 85、 90、 95	172	132						74		1.413	76.3
LZZ6	10000	1500	70、 71、 75		142	107	500	290	160	170	210	40	4	3.812	124.6
			80、 85、 90、 95		172	132						70		3. 841	129.7
			100、 110	100、110、120	212	*167						110		3. 865	130.6
LZZ7	16000	1200	80、 85、 90、 95		172	132	630	345	190	200	265	42	4	10. 674	216.4
			100、 110、 120、 125		212	167						82		10. 742	222.6
			130		252	202						122		10. 753	215.0
LZZ8	25000	1050	90、95		172	132	710	380	220	220	300	45	4	18. 960	293.0
			100、 110、 120、 125		212	167						45		19.089	307.9
			130、 140、 150		252	202						85		19.156	305.4
LZZ9	31500	950	100、 110、 120、 125		212	167	800	400	240	240	340	40	5	33. 258	403.8
			130、 140、 150		252	202						80		33. 385	405.9
			160、 170		302	242						130		33. 446	398.6

♦注：1.转动惯量及质量是按最小轴孔计算的。
2.联轴器轴孔和联接形式与尺寸应符合GB/T 3852-1997的规定。

3.制动轮应装在从动端。
