NGCLZ型带制动轮鼓形齿式联轴器

PDF下载

产品描述

NGCLZ型带制动轮鼓形齿式联轴器(JB/ZQ4645-1997)

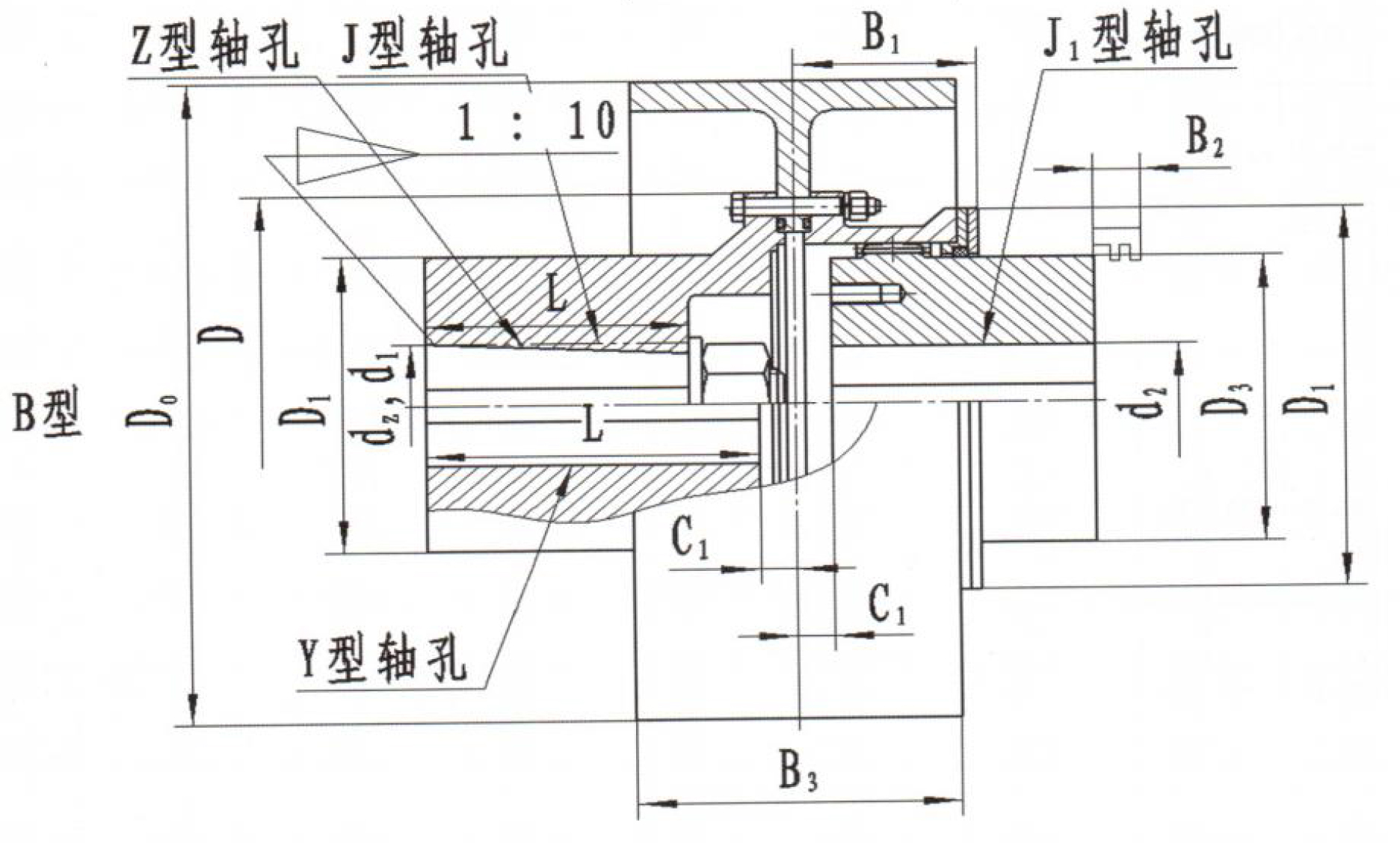

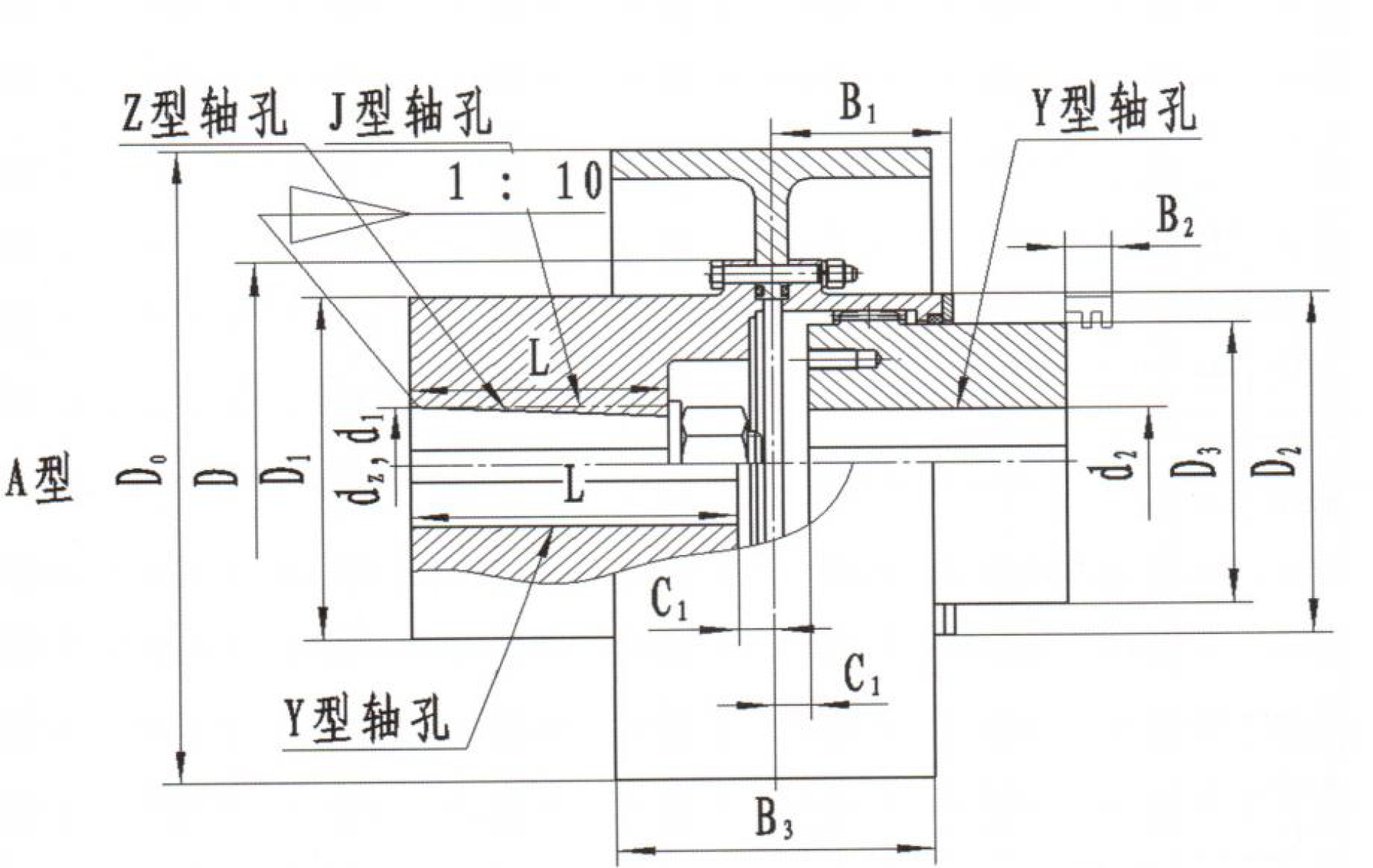

A型适用于NGCLZ1-NGCLZ13型，B型适用于NGCLZ14型
NGCLZ型带制动轮鼓形齿式联轴器
基本参数和主要尺寸(JB/ZQ4645-1997)
型号 公称 转矩
Tn
N • m		 许用 转速
[n]
rpm		 轴孔直径 轴 长 孔 .度 D0 D D1 D2 D3 C Cl H Bl B2 B3 润 滑脂 用量
mL		 质量 m kg 转动 惯量
I
kg. m2
dZ dl, d2 Y JI.Z
NGCLZ1 355 4000 20-35 20, 22, 24 52 38 160 103 71 71 50 30 8 2 42 38 68 31 7.3 0. 071
25, 28 62 44 7.4 0. 072
30, 32, 35 82 60 8.4 0. 076
NGCLZ2 630 4000 25-42 25, 28 62 44 160 115 83 83 60 39 8 2 48 42 68 42 9.2 0. 081
30, 32, 35, 38 82 60 10.3 0. 084
40, 42, 45 112 84 10.5 0. 088
NGCLZ3 1000 3800 30-42 28 62 44 200 127 95 95 75 39 8 2 49 42 85 65 15. 1 0. 181
30, 32, 35, 38 82 60 16.3 0. 184
40, 42, 45, 48,
50, 55		 112 84 18.8 0. 193
NGCLZ4 1600 3800 40-55 38 82 60 200 149 116 116 90 46 8 2 53 42 85 83 19.8 0. 225
40, 42, 45, 48,
50, 55, 56		 112 84 23.3 0. 242
60, 63, 65 142 107 26.8 0. 296
NGCLZ5 2800 3000 45-75 40, 42, 45, 48,
50, 55, 56		 112 84 250 167 134 134 105 47 9 2.5 58 42 105 143 33.3 0. 596
60, 63, 65, 70,
71, 75		 142 107 39 0. 627
NGCLZ6 4500 3000 50-75 45, 48, 50, 55,
56		 112 84 250 187 153 153 125 52 9 2.5 59 42 105 143 40 0. 72
60, 63, 65, 70,
71, 75		 142 107 46.4 0. 776
80, 85, 90 172 132 53.2 0. 837
NGCLZ7 6300 2400 60-80 50, 55, 56 112 84 315
(300)		 204 170 140 40 52 9 2.5 63 42 132 179 51.8 1. 178
60, 63, 65,
70. 71. 75		 142 107 59.8 L254
80, 85, 90, 95 172 132 68.2 1.348
100 212 167 79.6 1.479
NGCLZ8 9000 1900 70-95 55, 56 112 84 400 230 186 186 155 57 12 3 77 47 168 274 84 3. 734
60, 63, 65, 70,
71, 75		 142 107 93, 1 3. 86
80, 85, 90, 95 172 132 104 3. 996
100, 110 212 167 117 4. 187
NGCLZ9 14000 1500 75-110 60, 63, 65, 70,
71, 75		 142 107                         133 9. 43
80, 85, 90, 95 172 132 146 9. 663
100, 110, 120,
125		 212 167 164 9. 997
130 252 202 182 10.3
NGCLZ型带制动轮鼓形齿式联轴器
基本参数和主要尺寸(JB/ZQ4645-1997)
型号 公称转
矩
Tn
N*m		 许用 转速
：[n]
rpm		 轴孔直径 轴孔长度
L		 D0 D D1 D2 D3 C Cl H Bl B2 B3 润滑 脂用 量mL 质 量
m kg		 转动 慣*
I
kg. m
dz dl.d2 Y J1.Z
NGCLZ10 20000 1200 80~
150		 65、 70,
71、75		 142 107 630 (600) 287 239 200 120 65 15 3.5 90 47 265 734 176 28. 238
80、 85、
90、95		 172 132 190 28. 509
100、110、
120、 125		 212 167 209 28.879
130、140、
150		 252 202 237 29.248
NGCLZ11 31500 1050 100-
170		 70、 71、
75		 142 107 710
(700)		 325 276 235 134 77 16 3.5 94 47 298 956 257 44.309
80、 85、
90、95		 172 132 275 44. 825
100、110、
120、 125		 212 167 300 45. 53
130、140、
150		 252 202 326 46. 235
160、 170 302 242 357 47. 08
NGCLZ12 45000 1050 100-
200		 75 142 107 710
(700)		 362 313 270 164 94 17 4 104 49 298 1320 306 47. 88
80、 85、
90、95		 172 132 317 48. 29
100、110、
120、 125		 212 167 351 49. 52
130、140、
150		 252 202 384 50. 25
160、170、
180		 302 242 425 52. 22
190、 200 352 282 464 53. 69
NGCLZ13 63000 950 150〜
220		 150 252 202 800 412 350 300 165 88 18 4.5 113 49 335 1600 490 82.7
160、170、
180		 302 242 544 84.7
190、200、
220		 352 282 596 85. 67
NGCLZ14 100000 950 1’70~
220		 170、 180 302 242 800 462 420 335 209 92 20 5.5 157 63 335 3500 670 99. 1
190、200、
220		 352 282 736 102.2
240、 250 410 330 785 105.9
♦注：1 .联轴器轴孔组合有Z1/J1,Y/Y,J1/J1,Y/J1
2.B2为更换密封所需尺寸。
3.带括号的轴孔直径在新设计中不得选用。
